1.一种直接甲醇燃料电池硫掺杂碳纳米管载Pt催化剂的制备方法，其特征是，包括如下步骤：

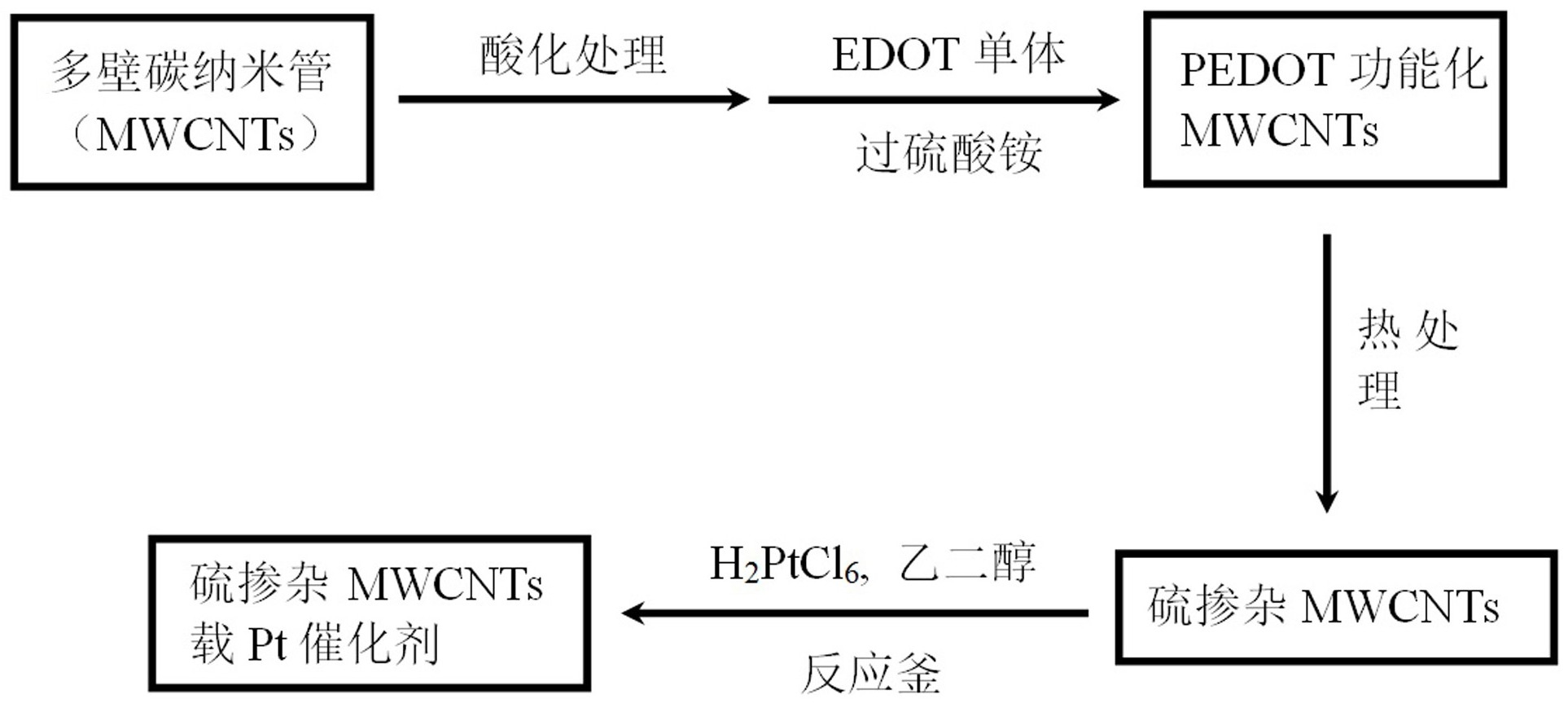

1）在装有三次蒸馏水的容器中加入20 mg酸化的多壁碳纳米管（MWCNTs）、十二烷基硫酸钠（SDS）和20～300 µL 3,4-乙烯二氧噻吩（EDOT）单体，室温下搅拌2小时后逐滴加入5 mg mL−1的(NH4)2S2O8水溶液，再连续搅拌24小时，所得产物经离心、洗涤和真空干燥后，得到PEDOT功能化MWCNTs复合材料，所述PEDOT为聚3,4-乙烯二氧噻吩；

2）将PEDOT功能化MWCNTs样品，置于管式炉中在氮气保护下热处理3小时，得到硫掺杂MWCNTs复合材料；

3）在20 mL乙二醇中加入质量比为Pt/硫掺杂MWCNTs = 1/4的硫掺杂MWCNTs和19.3 mM的H2PtCl6溶液，超声处理2小时后移入25 mL反应釜中，90℃反应24小时，反应产物经离心、洗涤和真空干燥后，得到硫掺杂MWCNTs载Pt催化剂。

2.根据权利要求1所述的直接甲醇燃料电池硫掺杂碳纳米管载Pt催化剂的制备方法，其特征是，步骤2）中的热处理的温度为300℃～1000℃。

3.根据权利要求1所述的直接甲醇燃料电池硫掺杂碳纳米管载Pt催化剂的制备方法，其特征是，步骤2）中的热处理的温度为800℃。

4.一种直接甲醇燃料电池硫掺杂碳纳米管载Pt催化剂，其特征是，其由权利要求1-3任一项所述制备方法制得。
