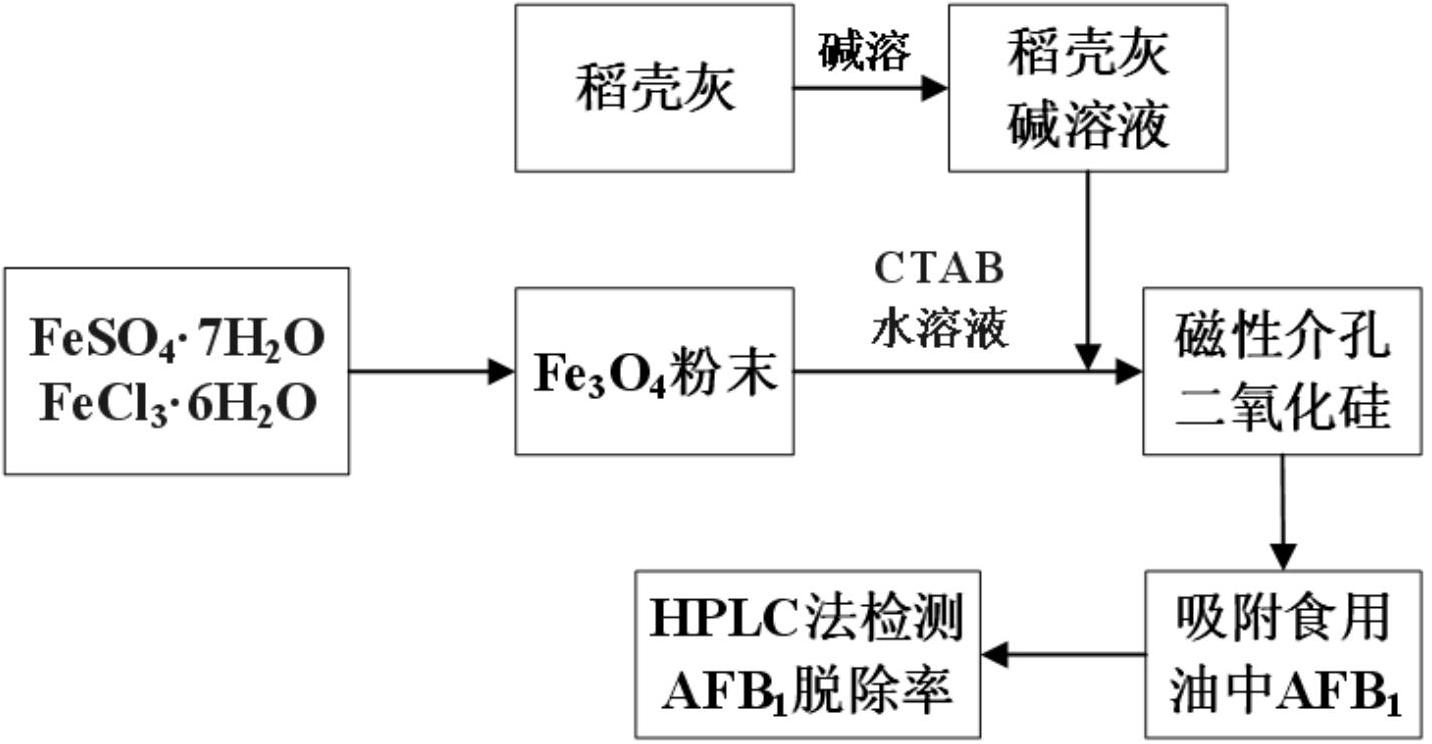

1.一种脱除食用油中黄曲霉毒素的磁性介孔二氧化硅吸附剂的制备方法，其特征在于具体步骤如下：(1)按稻壳灰与碱固体的质量比为0.8～2.4:1分别称取稻壳灰6.4～19.2g，碱固体

8.0g，用去离子水加热溶解、抽滤，滤液定容到250mL，即得稻壳灰碱溶液；

(2)150mL去离子水和2ml还原剂放入250mL三口烧瓶中，机械搅拌30min去除氧气，

3+ 2+

按Fe :Fe ＝1.75:1向烧瓶中加入铁盐后迅速加入8mL浓氨水，加热至80℃，继续搅拌

30min；沉淀过滤分离，用去离子水和无水乙醇洗涤，真空干燥、研磨，即得磁性微粒；

(3)称取0.1～0.3g磁性微粒及0.75～3.0g阳离子表面活性剂置于500mL烧杯中，滴加2mL辅助剂，超声分散30min，80℃机械搅拌，加入50～100mL稻壳灰碱溶液，调节pH值为3.0～11.0，维持温度继续搅拌2h；

(4)反应2h后，在80℃条件下陈化2～24h，离心分离沉淀，去离子水洗涤数次，沉淀经干燥、炭化后于马弗炉中550℃煅烧6h，去除阳离子表面活性剂，产品即为磁性介孔二氧化硅吸附剂。

2.根据权利要求1所述的制备方法，其特征在于步骤(1)所述碱固体为氢氧化钠固体。

3.根据权利要求1所述的制备方法，其特征在于步骤(2)所述还原剂为水合肼，铁盐为六水合氯化铁及九水合硫酸亚铁。

4.根据权利要求1所述的制备方法，其特征在于步骤(3)所述阳离子表面活性剂为十六烷基三甲基溴化铵即CTAB，辅助剂为无水乙醇。
