1.一种金属玻璃的焊接方法，其特征在于包括以下步骤：

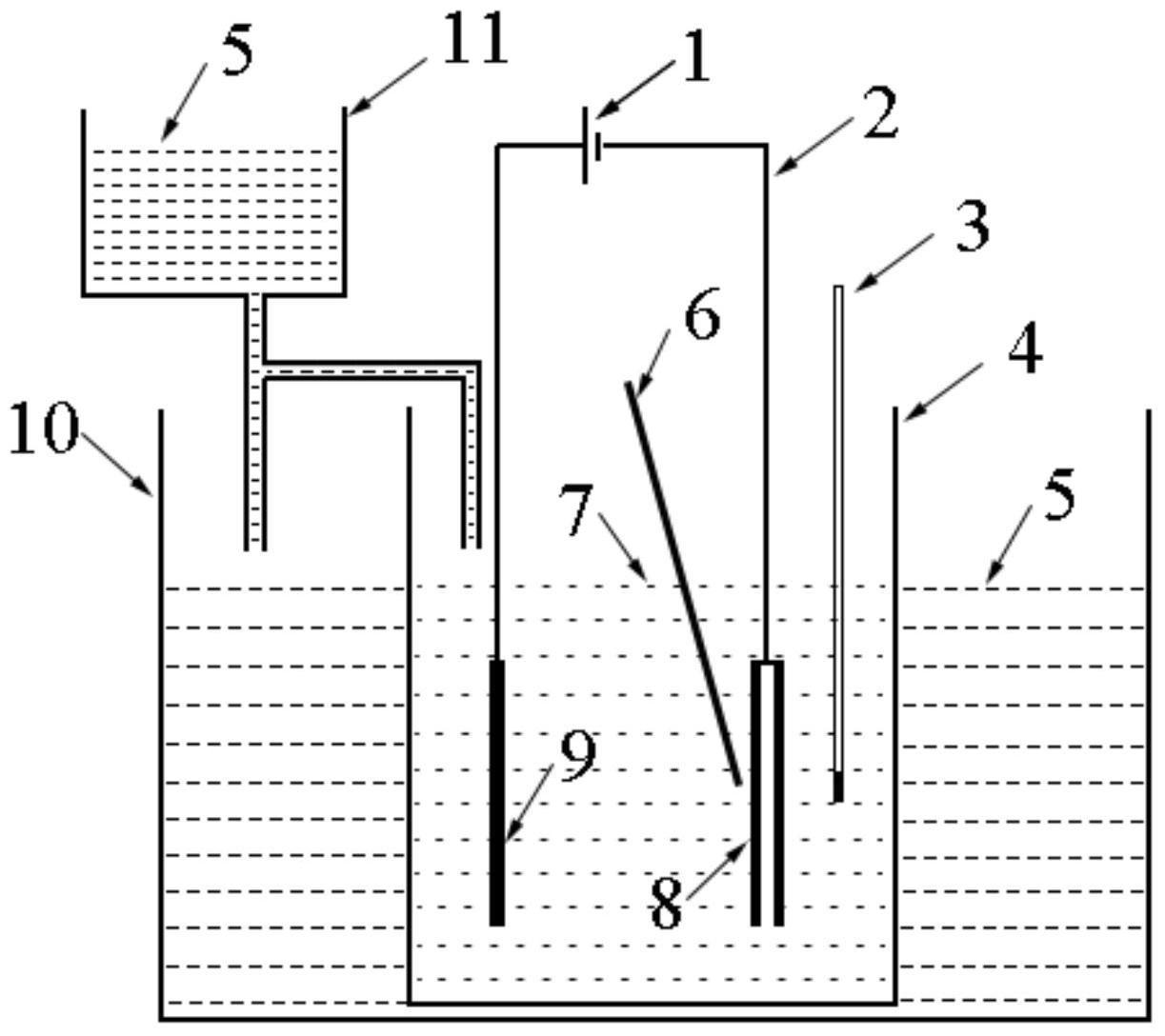

1)以待焊工件(8)为阴极，金属板(9)为阳极，先将它们表面进行清洁活化处理；

2)将电解液(7)配制好倒入电镀槽(4)，将电镀槽(4)放入水浴坩埚(10)中，在水浴坩埚(10)加入适量水，并确保坩埚(10)中的水面与电镀槽(4)内电镀液液面齐平，一方面确保电镀液(7)被均匀加热，另一方面防止电镀槽(4)被浮起；

3)打开水浴坩埚(10)的电源开关，调节温控旋钮将温度控制在25～65℃之间；

4)待电镀液(7)的温度升到预定值后，打开直流电源(1)开关，调节输出电压使其略大于0；

5)将金属板(9)和待焊工件(8)同时缓慢浸入电镀液(7)，并确保工件待焊接部分在镀液液面以下；

6)调节直流电源(1)的输出电流和电压，使其达到预定值，电流密度取为0.1～1mA/2

mm；

7)开启低频机械振荡器(6)，每隔5～10min敲振一次待焊工件(8)，以驱离待焊工件表面的气泡；

8)打开水补充系统(11)开关，使单位时间内流入水浴坩埚(10)和电镀槽(4)的水量与各自的挥发量相等，确保电镀液(7)被持续、均匀加热，并能够保持电镀液(7)浓度的恒定；

9)在电镀焊接完成后，将直流电源(1)关闭，然后取出工件用清水冲洗，整个工艺过程完毕。
