专利号: 2014107999346
申请人: 南京信息工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

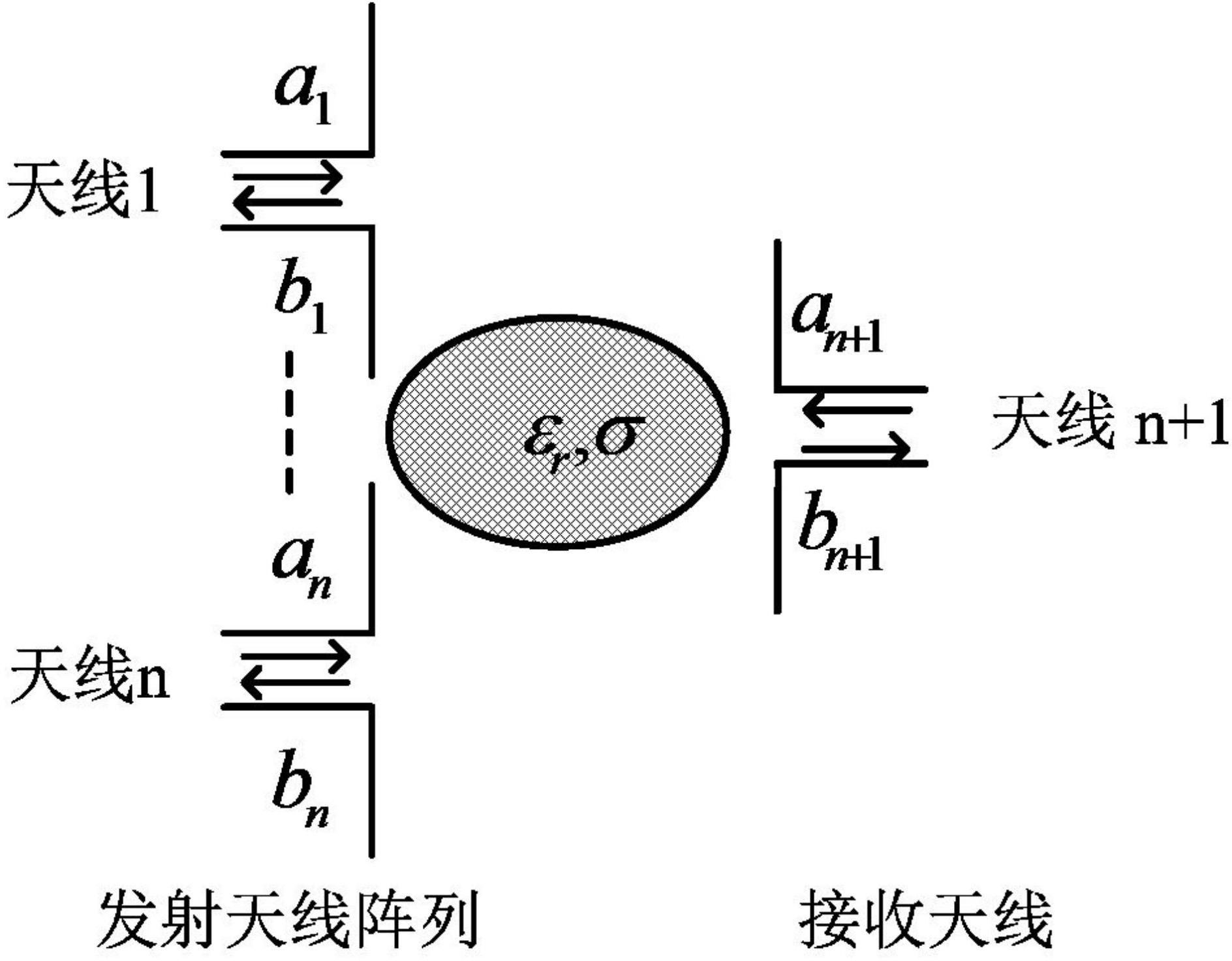

1.一种适用于微波热疗的平面阵列聚焦天线,该平面阵列聚焦天线包括设于同一平面内的若干个发射天线单元,其特征是:每个发射天线单元采用工作频率为433MHz,特性阻抗为50欧姆的微带贴片天线,天线尺寸为90mm×134mm,采用同轴馈电的方式,馈电位置在天线中心正下方6mm,天线两侧有开槽,开槽的尺寸为36.8mm×3mm,各发射天线单元之间横向间距为0.22λ,纵向间距为0.28λ;将所述发射天线阵列放在最下方,装有人体模型εr=57,σ=0.94的玻璃缸放在发射天线阵列上方40mm处,人体模型的厚度为70mm,在人体模型与空气之间加两层匹配介质,即第一匹配介质εr=7.54,σ=0和第二匹配介质εr=57,σ=0,采用两层匹配介质层的厚度分别为63mm和23mm,在人体模型上表面放一个接收天线;其中,“λ”表示电磁波的波长,“εr”表示相对介电常数,“σ”表示电导率。2.根据权利要求1所述的平面阵列聚焦天线,其特征是:该平面阵列聚焦天线由8~36个天线发射单元组成。3.根据权利要求1所述的平面阵列聚焦天线,其特征是:该平面阵列聚焦天线优选包括12个天线发射单元,排列组成4*3的阵列。4.根据权利要求1所述的平面阵列聚焦天线,其特征是:该平面阵列聚焦天线的控制单元采用功分器、移相器或馈电网络。
