专利号: 2014108099674
申请人: 重庆花金王科技开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

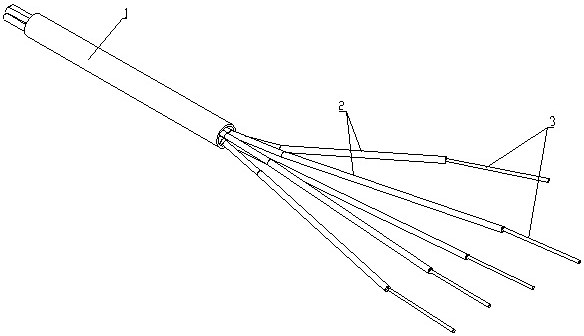

1.一种传动组件,其特征在于:包括一根空心的第一传动软轴(1)和多根空心的第二传动软轴(2),所述第一传动软轴(1)的内径大于所述第二传动软轴(2)的外径,所述多根第二传动软轴(2)同时穿设在所述第一传动软轴(1)中;所述第二传动软轴(2)的内部设置有拉索(3),所述拉索(3)、第二传动软轴(2)、第一传动软轴(1)的长度依次降低。

2.根据权利要求1所述的传动组件,其特征在于:还包括两个分别驱动第一传动软轴(1)和第二传动软轴(2)旋转的电机(9),所述第二传动软轴(2)的两端从第一传动软轴(1)的两端伸出,所述第一传动软轴(1)和第二传动软轴(2)各自的端部分别同轴设置有一个齿轮(8),所述电机(9)通过在输出轴上设置另外一个齿轮与第一传动软轴(1)或第二传动软轴(2)上的齿轮(8)啮合。

3.根据权利要求2所述的传动组件,其特征在于:还包括拨动所述第一传动软轴(1)或第二传动软轴(2)轴向上运动的控制部件;当所述第一传动软轴(1)和第二传动软轴(2)轴向上运动时,所述第一传动软轴(1)和第二传动软轴(2)上的齿轮(8)与所述电机(9)输出轴上的齿轮滑动配合,且始终保持啮合状态。

4.根据权利要求3所述的传动组件,其特征在于:所述第一传动软轴(1)和第二传动软轴(2)上的齿轮(8)各同轴设置有一个轴杆(10),所述第一传动软轴(1)和第二传动软轴(2)各自的端部与所述轴杆(10)固定连接;还包括套设在所述轴杆(10)上面的固定套筒(11),所述固定套筒(11)与所述轴杆(10)轴向上滑动配合。

5.一种安装有如权利要求1至4中任一项中所述传动组件的仿人机械手,其特征在于: 包括手腕(4)、手掌(5)和若干具有多个关节的手指(6),所述传动组件设置有两套,所述两套传动组件的第一传动软轴(1)的端部分别由手腕(4)的下部和上部经过手腕(4)后,相应地与所述手掌(5)的下部和上部固定连接,所述多根第二传动软轴(2)分别从各自的第一传动软轴(1)中伸入与对应侧的手指根部固定连接,所述拉索(3)从多根第二传动软轴(2)中伸入与手指下一关节的根部固定连接。
