专利号: 201410811353X
申请人: 华为技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

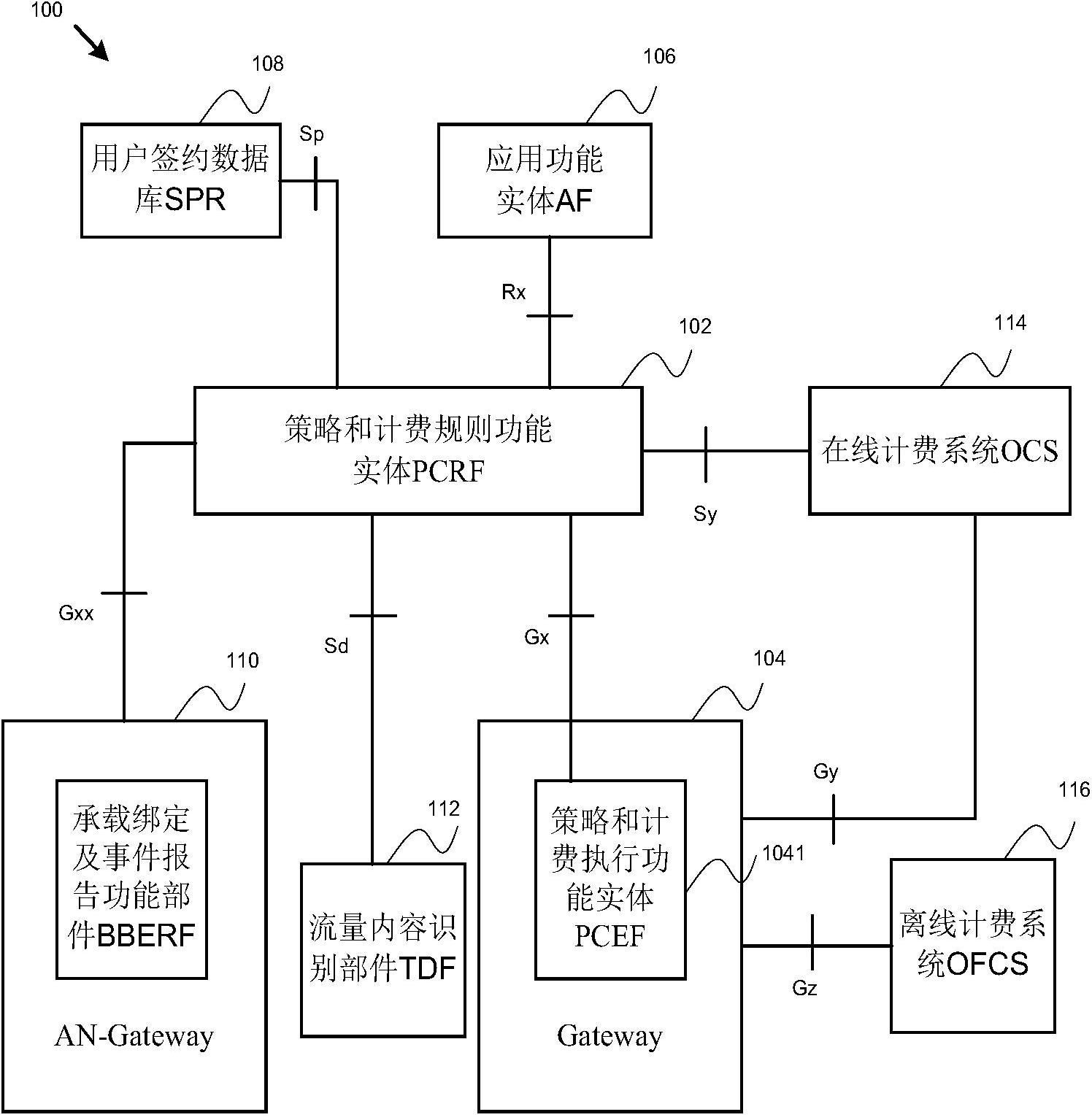

1.一种策略控制方法,适用于策略控制与计费PCC架构下PCEF和OCS之间的交互,所述PCEF功能实体位于GGSN中,其特征在于,所述方法包括:GGSN接收用户的业务访问请求;

所述GGSN根据所述业务访问请求,向OCS发送请求使用量授权的CCR-I消息;

所述GGSN接收所述OCS返回的包含使用量授权的CCA-I消息,所述CCA-I消息包含所述OCS向所述GGSN返回的第一控制策略;

所述GGSN根据所述OCS下发的所述第一控制策略,执行所述第一控制策略的控制动作。

2.如权利要求1中所述的方法,其特征在于,所述方法进一步包括,所述GGSN向所述OCS发送CCR-U消息,并接收所述OCS通过CCA-U消息返回的第二控制策略;

所述GGSN根据所述OCS下发的所述第二控制策略,执行所述第二控制策略的控制动作。

3.如权利要求1或2中所述的方法,其特征在于,所述第一控制策略通过所述CCA-I消息中的AVP携带,所述第二控制策略通过所述CCA-U消息中的AVP携带。

4.如权利要求1-3中所述的方法,其特征在于,所述控制动作包括:发送余额提醒或者流量赠送提醒。

5.一种策略控制方法,适用于PCC架构下GGSN和OCS之间的交互,所述PCEF功能实体位于GGSN中,其特征在于,所述方法包括:OCS接收GGSN发送的CCR-I消息,所述CCR-I消息包含用户信息;

所述OCS根据所述用户信息以及用户账户信息,确定所述用户当前适用的第一控制策略;

所述OCS通过CCA-I消息,向所述GGSN返回使用量授权以及需要执行的所述第一控制策略。

6.如权利要求5中所述的方法,其特征在于,所述方法进一步包括,接收所述GGSN发送的CCR-U消息,执行新的使用量授权,根据所述用户信息以及更新后的用户账户信息,判断当前用户匹配策略需要变更时,通过CCA-U消息向所述GGSN下发第二控制策略。

7.如权利要求6中所述的方法,其特征在于,所述第一控制策略通过所述CCA-I消息中的AVP携带,所述第二控制策略通过所述CCA-U消息中的AVP携带。

8.一种通用分组无线业务的网关支撑节点GGSN,适用于PCC架构下PCEF和OCS之间的交互,所述PCEF功能实体位于GGSN中,其特征在于:所述GGSN包含请求模块,接收模块和执行模块,所述请求模块用于接收用户的业务访问请求,根据所述业务访问请求,向OCS发送请求使用量授权的CCR-I消息;

所述接收模块用于接收所述OCS返回的包含使用量授权的CCA-I消息,所述CCA-I消息包含所述OCS向所述GGSN返回的第一控制策略;

所述执行模块用于根据所述OCS下发的所述第一控制策略,执行所述第一控制策略的控制动作。

9.如权利要求8中所述的GGSN,其特征在于,所述请求模块还进一步用于向所述OCS发送CCR-U消息,所述接收模块进一步用于接收所述OCS通过CCA-U消息返回的第二控制策略,所述执行模块进一步用于根据所述OCS下发的所述第二控制策略,执行所述第二控制策略的控制动作。

10.如权利要求9中所述的GGSN,其特征在于,所述所述第一控制策略通过所述CCA-I消息中的AVP携带,所述第二控制策略通过所述CCA-U消息中的AVP携带。

11.如权利要求8-9所述的GGSN,其特征在于,所述控制动作包括:发送余额提醒或者流量赠送提醒。

12.一种在线计费系统OCS,适用于PCC架构下与PCEF之间的交互,所述PCEF功能实体位于GGSN中,其特征在于,所述OCS包括:确定模块和下发模块,所述确定模块用于接收GGSN发送的包含用户信息的CCR-I消息,根据所述用户信息以及用户账户信息,确定所述用户当前适用的第一控制策略;

所述下发模块用于通过CCA-I消息,向所述GGSN返回使用量授权以及需要执行的所述第一控制策略。

13.如权利要求12中所述的OCS,其特征在于,所述确定模块还用于接收所述GGSN发送的CCR-U消息,执行新的使用量授权,根据所述用户信息以及更新后的用户账户信息,判断当前用户匹配策略是否需要变更;所述下发模块还用于当所述确定模块判断当前用户匹配策略需要变更时,通过CCA-U消息向所述GGSN下发第二控制策略。

14.如权利要求13中所述的OCS,其特征在于,所述所述第一控制策略通过所述CCA-I消息中的AVP携带,所述第二控制策略通过所述CCA-U消息中的AVP携带。

15.一种策略控制方法,适用于PCC架构下PCEF和OCS之间的交互,所述PCEF功能实体位于GGSN中,其特征在于,所述方法包括:GGSN接收用户的业务访问请求;

所述GGSN根据所述业务访问请求,向OCS发送请求使用量授权的CCR-U消息;

所述GGSN接收所述OCS返回的包含使用量授权的CCA-U消息,所述CCA-U消息包含所述OCS向所述GGSN返回的控制策略;

所述GGSN根据所述OCS下发的所述控制策略,执行所述控制策略的控制动作。

16.一种策略控制方法,适用于PCC架构下GGSN和OCS之间的交互,所述PCEF功能实体位于GGSN中,其特征在于,所述方法包括:OCS接收GGSN发送的CCR-U消息,所述CCR-U消息包含用户信息;

所述OCS根据所述CCR-U消息,确定使用量授权,根据所述用户信息以及更新后的用户账户信息,确定用户适用的控制策略;

所述OCS通过CCA-U消息,向所述GGSN返回使用量授权以及需要执行的所述控制策略。
