专利号: 2014108123813
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种独柱墩梁桥抗倾覆加固方法,其特征在于,包括如下步骤:(1)针对预设的荷载情况确定抗倾覆侧和倾覆侧,并设定倾覆荷载目标值;

(2)根据所述的倾覆荷载目标值构建倾覆临界状态的力矩状态方程;

倾覆临界状态时独柱墩梁桥的箱梁的转动轴线与支座近边缘的距离等于支座的厚度;

(3)根据所述的力矩状态方程调节独柱墩梁桥的支座的尺寸或抗扭支座之间的距离以加固独柱墩梁桥。

2.如权利要求1所述的独柱墩梁桥抗倾覆加固方法,其特征在于,所述的倾覆荷载目标值为预设的荷载情况下倾覆侧荷载的1.3~2倍。

3.如权利要求1~2中任意一项所述的独柱墩梁桥抗倾覆加固方法,其特征在于,所述倾覆临界状态的力矩状态方程如下:LR=LO,

其中,LR为倾覆临界状态下的抗倾覆力矩:

LO为倾覆力矩目标值,根据倾覆荷载目标值计算得到。

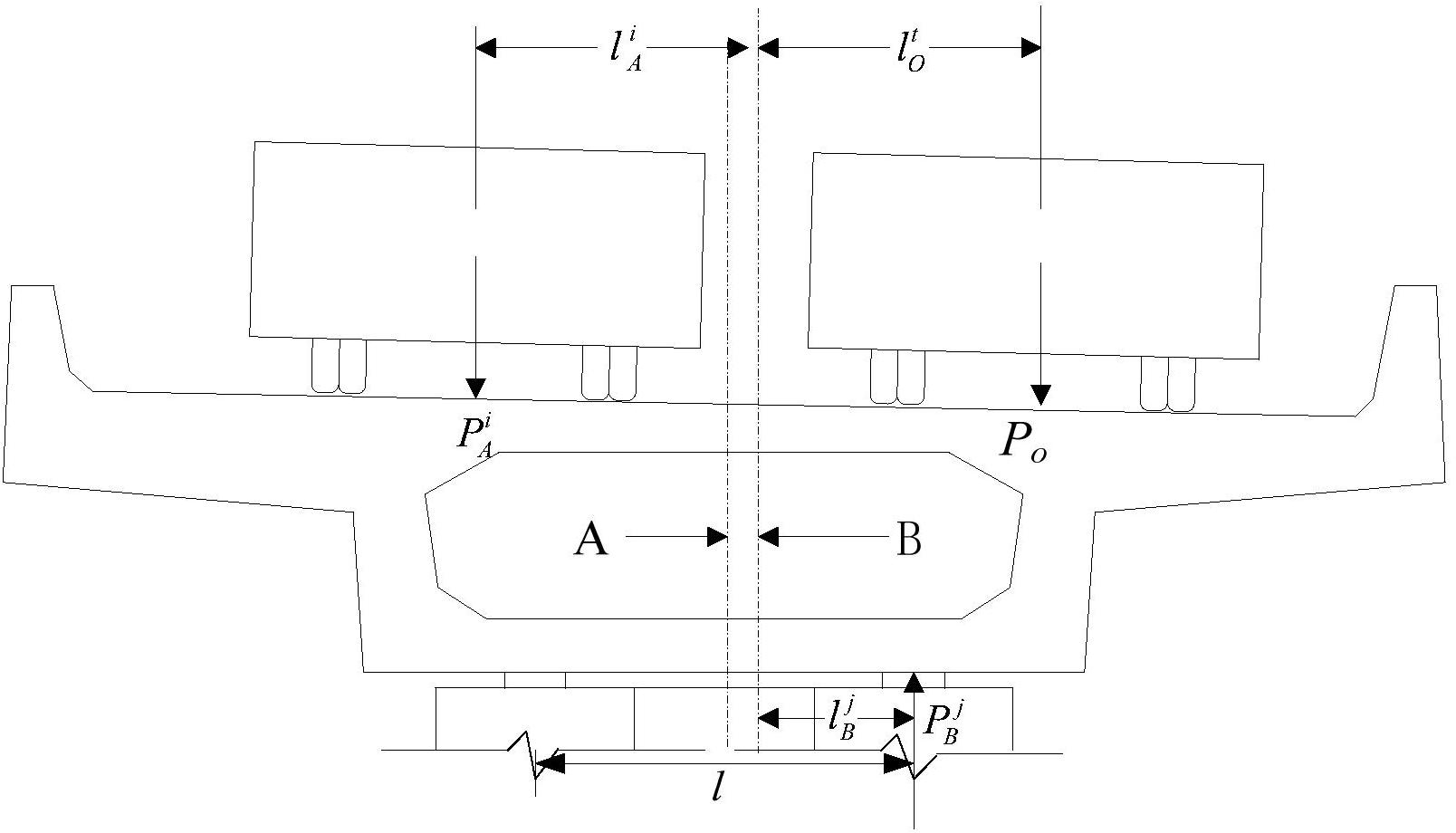

4.如权利要求3所述的独柱墩梁桥抗倾覆加固方法,其特征在于,所述的倾覆临界状态下的抗倾覆力矩LR根据公式:计算得到,其中, 为预设的荷载情况下抗倾覆侧的第i个荷载,为预设的荷载情况下抗倾覆侧第i个荷载中心到转动轴线的距离,n为预设的荷载情况下抗倾覆侧的荷载个数;

为预设的荷载情况下倾覆侧第j个抗扭支座的反力,为预设的荷载情况下倾覆侧第j个抗扭支座中心到转动轴线的距离,m为预设的荷载情况下倾覆侧的抗扭支座的个数;

qG为箱梁的线重度,l0为箱梁的跨径,lq为箱梁中心线与所述转动轴线在水平方向上的距离。

5.如权利要求3所述的独柱墩梁桥抗倾覆加固方法,其特征在于,所述的倾覆力矩目标值LO根据公式:计算得到,其中PO为倾覆荷载目标值,为倾覆荷载中心与所述转动轴线在水平方向上的距离,T为倾覆侧的荷载的个数。

6.如权利要求3所述的独柱墩梁桥抗倾覆加固方法,其特征在于,所述步骤(3)中调节独柱墩梁桥的支座的尺寸包括增大支座半径、减小支座的厚度。
