专利号: 2014108154332
申请人: 大连交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测时学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

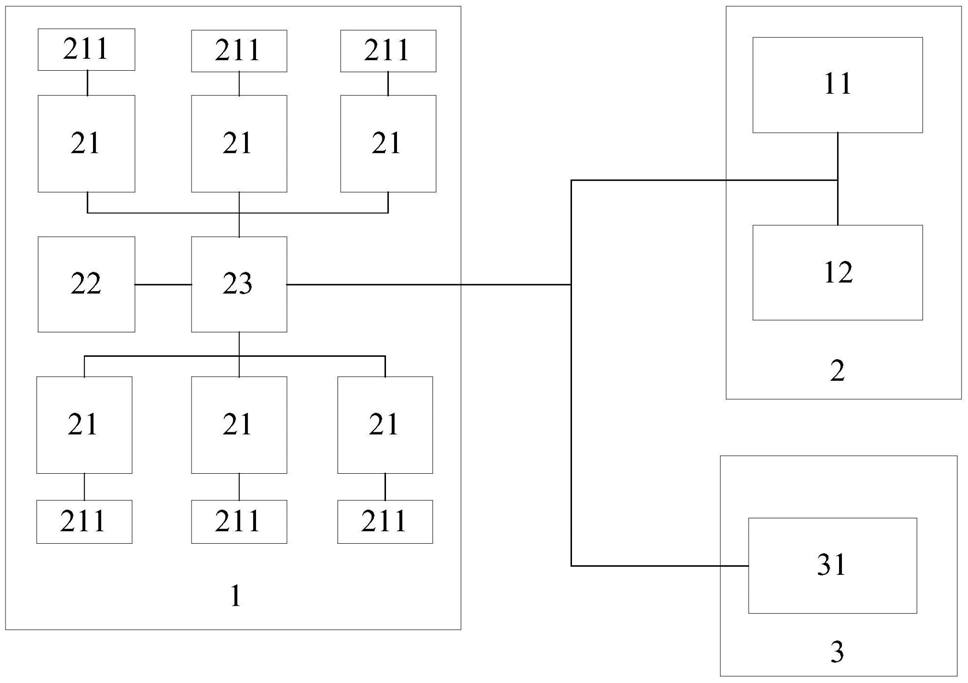

1.一种集成显示区的输入单元,具有:中央显示单元、边缘输入单元和处理单元;所述的边缘输入单元包括:输入模块,多个输入模块依次连接,环绕所述的中央显示单元;

存储模块,存储每个输入模块对应的输入内容;

所述的输入模块包括:监测该模块平面区域内物理和/或电气参数变化的监测部;

工作时,所述的监测部开启监测所在输入模块平面区域内物理和/或电气参数的变化;

当触摸输入模块表面区域时,输入模块物理和/或电气参数发生变化,监测部向所述的处理单元发出信号;处理单元接收所述信号,调取存储模块中该信号对应的含义,完成所述信号的识别;

所述的多个输入模块外围设有实体和/或虚拟边框;该边框内部设有提示模块;

所述的监测部监测到平面区域内物理和/或电气参数变化时,向所述的提示模块(31)发出信号;所述的提示模块接收该信号并发出提示;

当所述的监测部监测到输入模块平面区域内物理和/或电气参数变化时,向所述的中央显示单元发送信号,所述的中央显示单元发出提示;

所述的中央显示单元的控制单元调取存储模块中存储的输入模块输入含义的信息,显示在中央显示单元与输入模块相邻的区域;

所述的中央显示单元具有:滑动监测模块和与所述多个输入模块内部的监测部通信的控制模块;

滑动监测模块监测出现在中央显示单元表面区域的滑动动作,生成滑动动作信号传输至所述的控制模块;监测部检测到对应的控制模块区域动作时,向所述的控制模块发送动作信号;所述的控制模块计算滑动动作信号和动作信号发生的间隔,当间隔大于设定阈值时,所述的滑动监测模块记录中央显示单元表面区域的触摸和/或滑动动作。

2.根据权利要求1所述的集成显示区的输入单元,其特征还在于

所述的输入模块的上表面设有一显示所述的输入模块代表输入意义的标记显示单元,该标记显示单元与所述的存储模块通信,显示该存储模块中记录的当前输入模块表示的输入意义。

3.根据权利要求2所述的集成显示区的输入单元,其特征还在于所述的中央显示单元还具有振动模块。

4.根据权利要求1-3任一项所述的集成显示区的输入单元,其特征还在于所述的中央显示单元具有至少包含圆形、矩形、正方形、椭圆形、菱形或具有圆角的矩形、正方形或菱形的上表面形状。

5.一种智能穿戴设备,其特征具有如权利要求4所述的输入单元和固定部。

6.一种智能穿戴设备的输入方法,其特征在于具有如下步骤:

—触摸中央显示单元,选定存储模块中存储的输入模块划分方案;

—输入模块的标识显示部或中央显示单元靠近输入模块的显示所选定的模块划分方案中该输入模块代表的含义;

—监测部感知输入模块区域内的触摸操作,向处理单元发出信号;处理单元接收所述的信号,调取存储模块的对应含义,完成输入信息的识别;

所述的中央显示单元的滑动监测模块监测出现在中央显示单元表面区域的滑动动作,生成滑动动作信号传输至控制模块;监测部检测到控制模块区域动作时,向控制模块发送动作信号;控制模块计算滑动动作信号和动作信号发生的间隔,当间隔大于设定阈值时,所述的滑动监测模块记录中央显示单元表面区域的触摸和/或滑动动作。

7.根据权利要求6所述的智能穿戴设备的输入方法,其特征还在于所述的处理单元调取存储模块中含义时,处理单元控制所述的中央显示单元显示当前的输入模块的输入信息;

所述的控制模块计算滑动动作信号和动作信号发生的间隔,当间隔大于设定阈值时,所述的滑动监测模块记录中央显示单元表面区域的触摸和/或滑动动作。

8.根据权利要求用7所述的智能穿戴设备的输入方法,其特征在于所述的输入模块划分方案至少包含:九键输入法按键排列方案、26键输入法按键排列方案、笔画输入法按键排列方案、符号输入法按键排列方案、输入法切换按键排列方案、包含空格、确认键和取消键的选择按键排列方案;

处理单元根据用户操作和/或当前应用场景,处理单元调取上述各输入模块划分方案,显示在所述的输入模块区域;

使用时,依次点按或划过各按键,完成文字输入、输入法切换、应答、确认和取消操作。
