专利号: 2014108178553
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

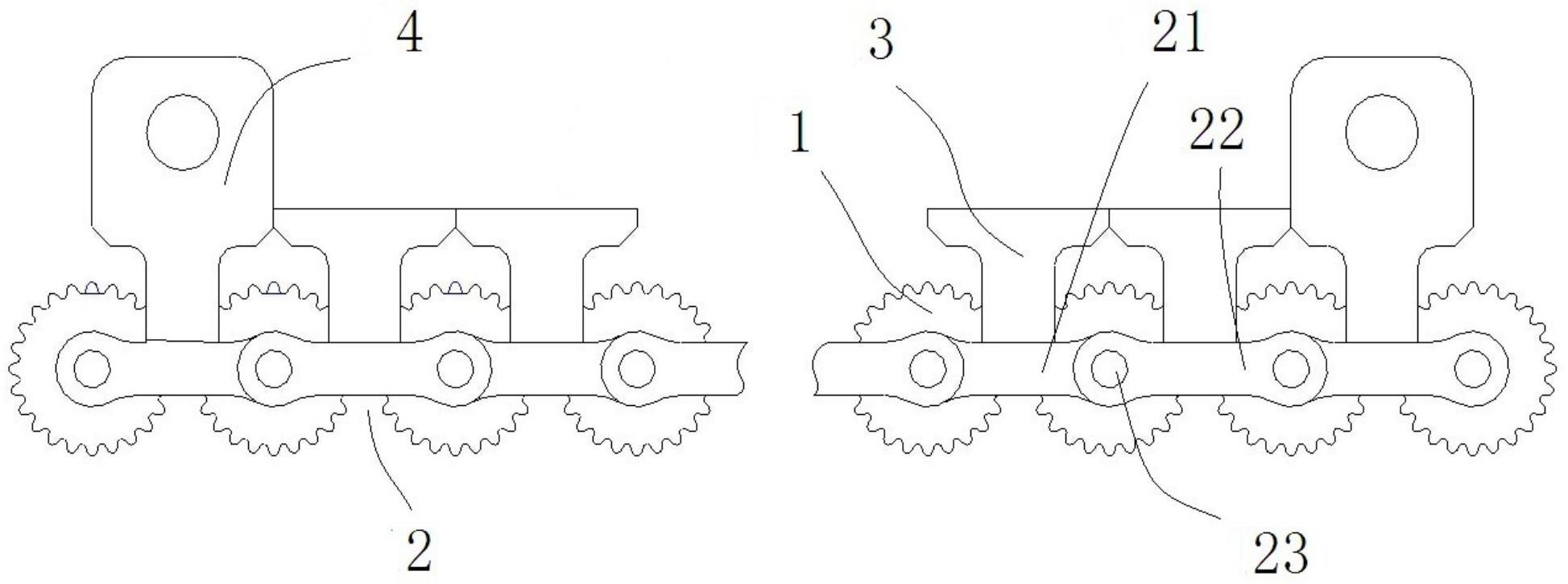

1.一种齿轮推力链条,其特征在于,所述链条由多个相互串联的链节组成,每个链节包括:齿轮;

连接板,其与所述齿轮连接,用于连接相邻的齿轮;

推力链板,呈“T”形结构,所述的推力链板包括推力传递板和连接架,所述连接架与连接板连接,所述传递板与所述连接架连接并设在所述齿轮上方,所述传递板两侧的下端设有倒角,倒角的角度为45~60度;以及驱动板,其与所述连接板连接,以驱动链条传动。

2.根据权利要求1所述的齿轮推力链条,其特征在于,所述连接板包括内连接板和外连接板,所述内连接板的首端和外连接板的尾端相互铰接。

3.根据权利要求1所述的齿轮推力链条,其特征在于,相邻两个所述链节中的齿轮相互啮合传动。

4.根据权利要求1所述的齿轮推力链条,其特征在于,当链条作为条形链使用时,所述驱动板为两块,分别位于所述链条的两端。

5.根据权利要求1所述的齿轮推力链条,其特征在于,当链条作为环形链使用时,所述驱动板至少为两块。

6.根据权利要求1所述的齿轮推力链条,其特征在于,所述推力链板的长度等于相邻两个齿轮的中心长度。
