1.一种利用赤泥及钡泥制备高铁阿利特-硫铝酸钡钙水泥的方法，其特征在于具体步骤为：

（1）高铁阿利特-硫铝酸钡钙水泥各矿物相的重量百分比为：C(4-x)BxA3

5%~8%、 C2S15%~19%、C3S30%~45%、C4AF25%~45% 和C3A4%~8%，其中硫铝酸钡钙的分子式为：(3-X)CaO·XBaO·3Al2O3·CaSO4，X=0.25～3；

（2）根据步骤（1）计算得出高铁阿利特-硫铝酸钡钙水泥其生料组成重量百分比为：CaO：40～64% 、SiO2：10～25% 、Al2O3：5～15% 、Fe2O3：6～18% 、SO3：0.5～1.5% 、BaO ：0.3～0.6% 和 CaF2：0.4～1% ；

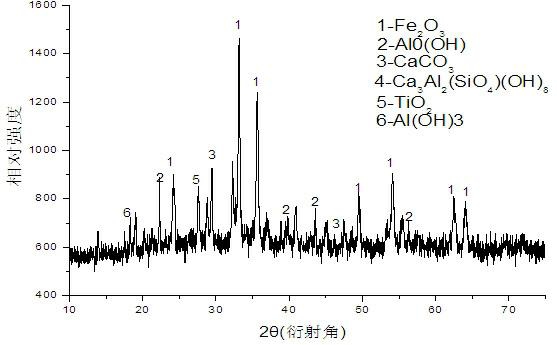

（3）根据步骤（1）的阿利特-硫铝酸钡钙水泥矿物相组成，采用Excel自带的数学计算软件mathematica5.0，求解非齐次线性方程组，完成赤泥、钡泥、石灰石、铝矾土、粘土、石膏、和萤石掺入量的计算过程，各原料的重量百分比为：粘土10～20%、赤泥8～30% 、石灰石55～65% 、石膏3～5%、钡泥0.3～0.5%、铝矾土0～2%、萤石 0.4～1%；

（4）将步骤（3）计算得出的各原料破碎均化，分别烘干至含水率小于1%；球磨机粉磨过

200目筛筛余小于5%，使其成分均匀，粉磨至生料混匀为止；

（5）将步骤（4）混匀的生料制成半径5cm,厚度为2 cm的圆饼状的试样,在煅烧温度为1270 ~1350 下条件烧结1~2小时,冷却方式采用急冷方式；

（6）将步骤（5）所得料破碎，粒径控制在1mm~3mm，掺入所得料总质量8-12%的石膏或

2 2

二水石膏，再放入振动磨中粉磨细度为350m/kg～450m/kg或过200目筛筛余5%，制备成阿利特-硫铝酸钡钙水泥。
