专利号: 2014108307770
申请人: 东莞品派实业投资有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

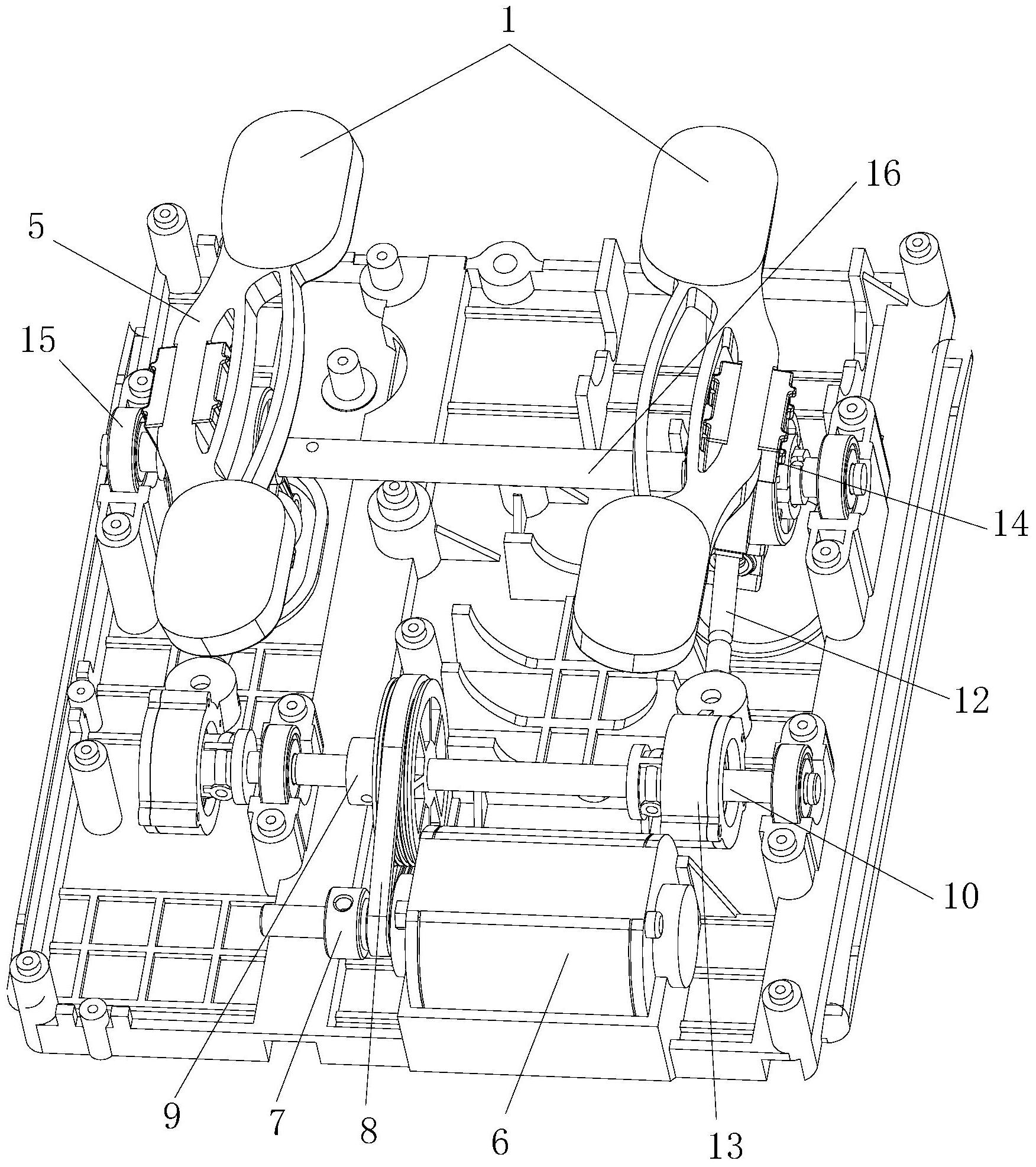

1.一种按摩靠垫,内部结构分为敲打机构、揉捏机构及行走机构,具体还包括按摩头、大壳、机芯、电机、PCB板及相关齿轮,机芯设于大壳上,按摩头设于机芯上,电机设于机芯内,PCB板作为整个按摩靠垫的供电控制装置,其特征在于:所述敲打机构设于机芯内,其结构为,小皮带轮固定在所述电机上,小皮带轮由皮带连接大皮带轮,大皮带轮与偏心轮都固定在旋转轴上,轴承轴套与所述偏心轮连接,回复杆一端连接所述轴承轴套,另一端连接摆臂,摇摆杆固定在所述摆臂上,所述按摩头固定在所述摇摆杆上;

所述揉捏机构的结构为,涡杆连接所述电机,涡轮与涡杆啮合,涡轮与大伞齿轮啮合,大伞齿轮与小伞齿轮啮合,小伞齿轮固定在转轴上,转轴上固定有所述偏心轮,转轴安装在轴承上,轴承固定在所述机芯上,所述摆臂固定在所述偏心轮上;

所述行走机构的结构为,齿轮和所述涡杆啮合,中间齿轮啮合连接齿轮,行走齿轮啮合连接所述中间齿轮,所述行走齿轮与设在大壳上的齿条啮合。

2.根据权利要求1所述的按摩靠垫,其特征在于:所述按摩头包括依次连接的按摩头体、加热PTC、导电片、按摩头PCB板。

3.根据权利要求1所述的按摩靠垫,其特征在于:所述机芯上设有开关正片,大壳上设有开关负片,开关正片和开关负片构成机芯的开关装置。

4.根据权利要求1所述的按摩靠垫,其特征在于:所述大壳和机芯均采用塑胶制成。
