专利号: 2014108410964
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

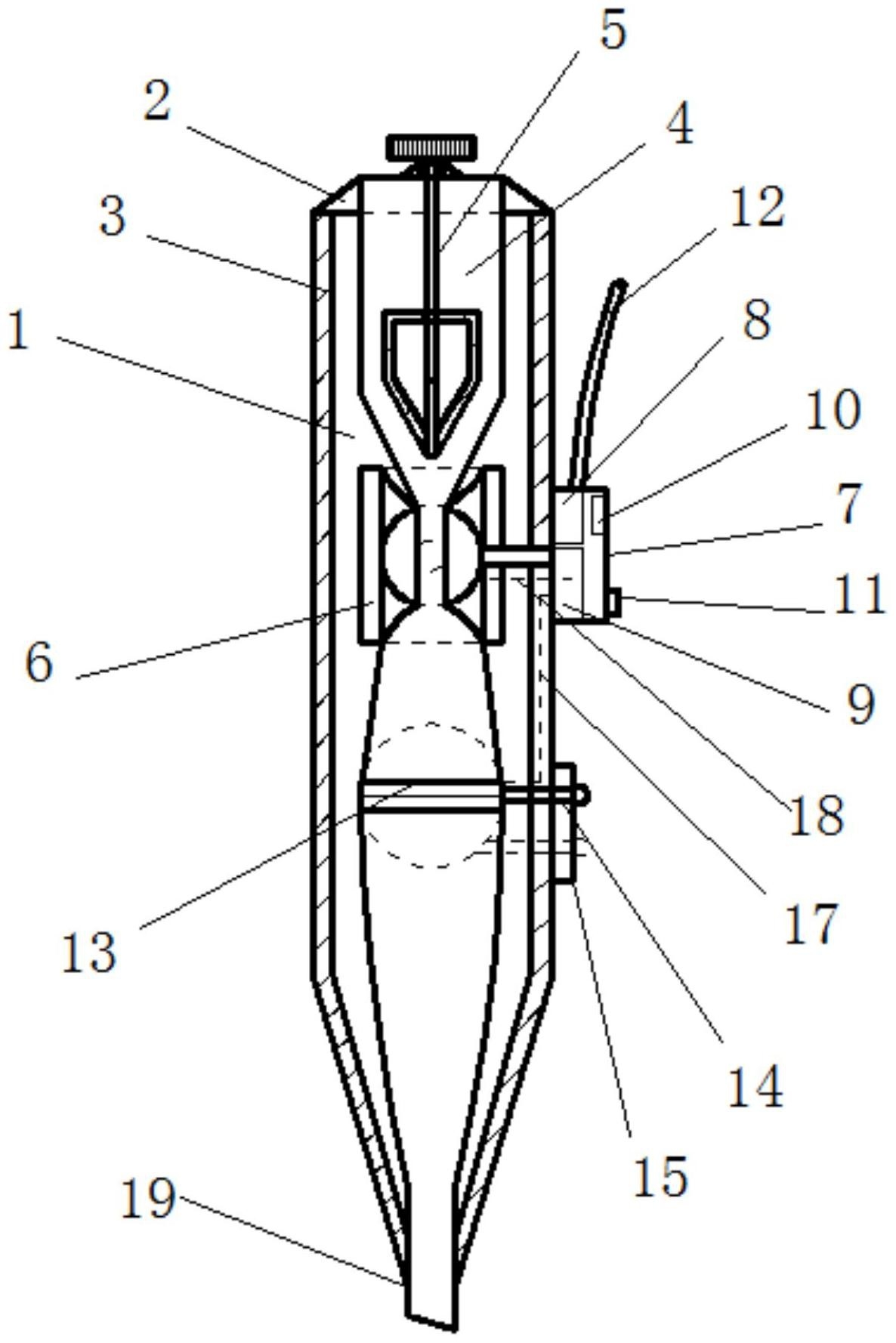

1.一种粉末状固体定量投加仪,其特征在于,包括本体(1),本体(1)的上部设置有上盖(2),本体(1)的内部顶端设置有储样盒(4),储样盒(4)的下端出口处连接电磁阀(6)的入口,电磁阀(6)的下方设置有重量传感器(13),所述重量传感器(13)及电磁阀(6)分别通过电线a(17)及电线b(18)与位于本体(1)外部的执行机构相连,所述重量传感器(13)还与控制其运动的拨动机构相连,本体(1)的下端固连出料口(19)。

2.根据权利要求1所述的一种粉末状固体定量投加仪,其特征在于,所述位于本体(1)外部的执行机构的具体结构为:包括与所述重量传感器(13)及电磁阀(6)相连的执行器(9),执行器(9)安装于元件整理盒(7)的内部,元件整理盒(7)的内部还安装有蓄电池(8),元件整理盒(7)的外部设置有LED显示屏(10)及操作按钮(11),元件整理盒(7)还与外接电源接头(12)相连。

3.根据权利要求2所述的一种粉末状固体定量投加仪,其特征在于,所述的执行器(9)为电动开关型执行器。

4.根据权利要求1所述的一种粉末状固体定量投加仪,其特征在于,所述拨动机构的具体结构为:包括用于带动所述重量传感器(13)运动的滑动拨杆(14)和位于本体(1)外部的操作平台(15),操作平台(15)内部设置有弧形的滑动轨道(16),滑动拨杆(14)的一端与所述重量传感器(13)连接,滑动拨杆(14)的另一端位于滑动轨道(16)内并且伸出所述操作平台(15)。

5.根据权利要求1所述的一种粉末状固体定量投加仪,其特征在于,所述上盖(2)的中部安装有破拱器(5),所述破拱器(5)的具体结构为:包括位于所述上盖(2)外侧的旋转手柄(5-1)和位于所述上盖(2)内侧的中空扇叶(5-4),旋转手柄(5-1)和中空扇叶(5-4)之间依次连接有轴承(5-2)和驱动主轴(5-3)。

6.根据权利要求1-5中任一项所述的一种粉末状固体定量投加仪,其特征在于,所述重量传感器(13)为圆盘状。

7.根据权利要求1-5中任一项所述的一种粉末状固体定量投加仪,其特征在于,所述本体(1)的内壁设置有材质为聚四氟乙烯的防腐蚀防粘结隔套(3)。
