专利号: 2014108568179
申请人: 戚敬虎
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

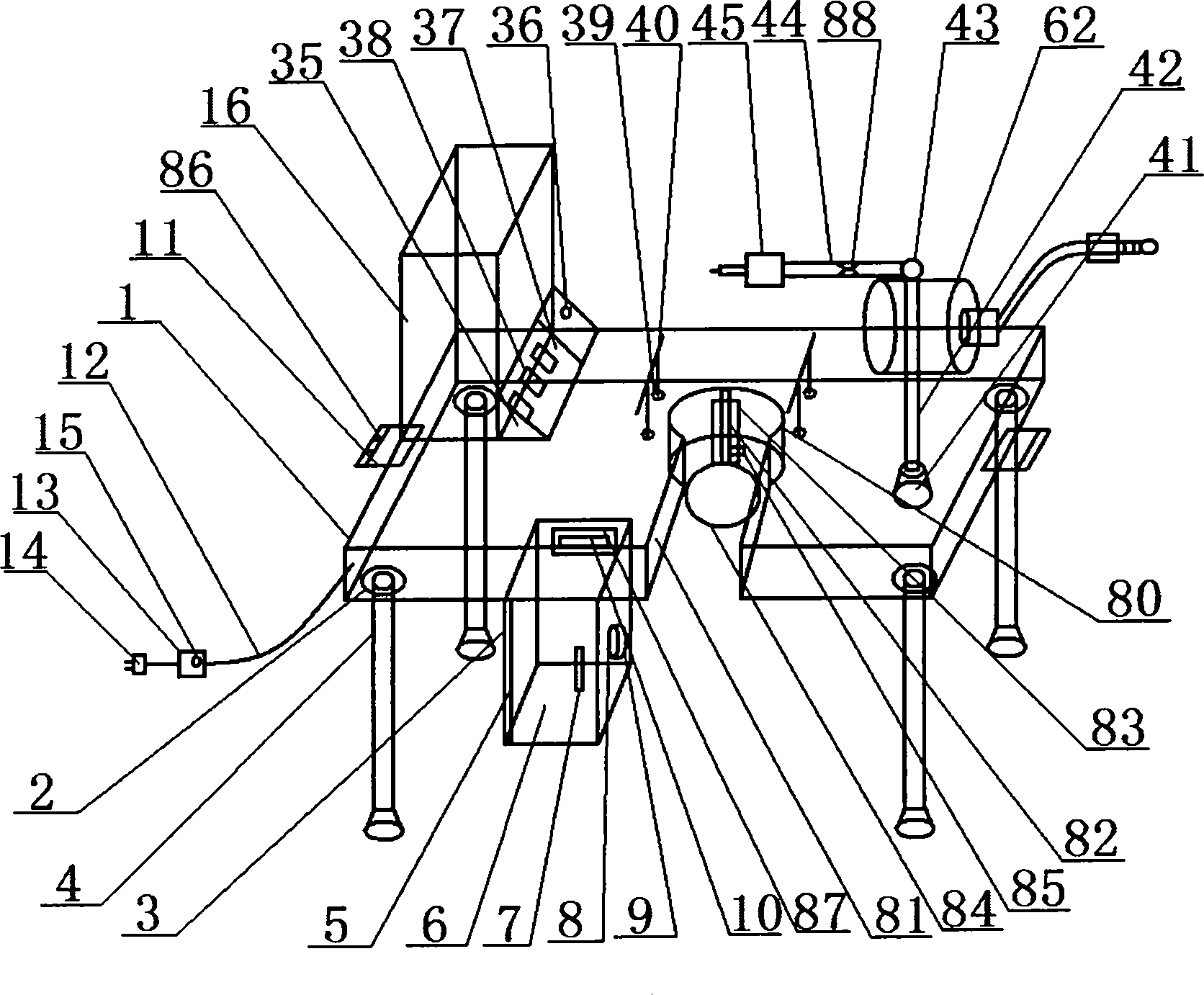

1.肝病患者专用检查桌,包括专用检查桌主体(1),其特征在于:在专用检查桌主体(1)下侧设有支撑腿固定片(2)和医用物品消毒箱(3),支撑腿固定片(2)上设有检查桌支撑腿(4),医用物品消毒箱(3)上设有箱门转轴(5),箱门转轴(5)上设有消毒箱门(6),消毒箱门(6)上设有开门把手(7),医用物品消毒箱(3)右侧设有消毒箱通风口(8),消毒箱通风口(8)上设有防尘罩(9),医用物品消毒箱(3)内部设有紫外线消毒灯(10);

专用检查桌主体(1)左侧设有检查桌移动把手(11)和通电导线(12),通电导线(12)上设有检查桌工作稳压器(13)和电源插头(14),检查桌工作稳压器(13)上设有稳压器工作指示灯(15);

专用检查桌主体(1)上侧设有病理反应箱(16),病理反应箱(16)上设有反应结果显示屏(17)、检查结果一键打印按钮(18)、检查单出口(19)和病理放入口(20),病理放入口(20)上设有密封盖连接合页(21)和无菌病理传送带(22),密封盖连接合页(21)上设有防感染密封盖(23),无菌病理传送带(22)上设有病理混合粉碎盒(24),病理混合粉碎盒(24)上设有反应液加入管(25)和混合液导管(26),反应液加入管(25)上设有防腐蚀塞(27),混合液导管(26)上设有混合液反应箱(28),混合液反应箱(28)内部设有反应分析筒(29)和数据处理芯片(30),反应分析筒(29)上设有废液排放管(31),废液排放管(31)上设有医用废液处理密封袋(32),数据处理芯片(30)上设有数据传输线(33),数据传输线(33)上设有处理数据成像盒(34);

病理反应箱(16)右侧设有反应箱操作台(35),反应箱操作台(35)上设有反应箱工作按钮(36)和操作面板(37),操作面板(37)上设有设置按键(38),反应箱操作台(35)右侧设有扶手固定口(39),扶手固定口(39)上设有患者安全扶手(40);患者安全扶手(40)右侧设有支撑轴底座(41),支撑轴底座(41)上设有支撑轴(42),支撑轴(42)上设有可旋转铰接(43),可旋转铰接(43)上设有连接横杆(44),连接横杆(44)上设有病理取出盒(45);

病理取出盒(45)上设有取出盒内窥口(46)、抽血按钮(47)和微创探头伸缩开关(48),病理取出盒(45)右侧设有病理暂存筒(49),病理暂存筒(49)内部设有伸缩层(50),伸缩层(50)内部设有探头伸缩管(51),探头伸缩管(51)上设有微创探头(52),微创探头(52)上设有微型病理吸盘(53),微创探头(52)内部设有微创切割刀(54),病理取出盒(45)内部设有低压抽血盒(55),低压抽血盒(55)上设有抽血软管(56)和低压传输管(57),抽血软管(56)上设有抽血刺针(58),低压传输管(57)上设有低压产生球(59),低压产生球(59)上设有低压产生球固定放置架(60),低压抽血盒(55)内部设有医用存血试管(61),支撑轴底座(41)上侧设有检查环境消毒桶(62);

检查环境消毒桶(62)上侧设有消毒液注入管(63),检查环境消毒桶(62)左侧设有动力传输硬管(64),动力传输硬管(64)上设有动力气压盒(65),动力气压盒(65)上设有电动机散热扇(66),动力气压盒(65)内部设有小型电动机(67);检查环境消毒桶(62)右侧设有软管保护罩连接口(68),软管保护罩连接口(68)上设有软管保护罩(69),软管保护罩(69)上设有消毒喷头连接软管(70),消毒喷头连接软管(70)上设有喷头控制盒(71),喷头控制盒(71)上设有可变形手柄(72),可变形手柄(72)上设有消毒喷头(73),喷头控制盒(71)内部设有阻隔片弹簧(74),阻隔片弹簧(74)上设有消毒液阻隔片(75),检查环境消毒桶(62)内部设有均匀搅拌圆盘(76),均匀搅拌圆盘(76)上设有搅拌传动细杆(77),搅拌传动细杆(77)上设有细杆润滑块(78)和搅拌把手(79);

专用检查桌主体(1)内侧设有患者承载弧面(80),患者承载弧面(80)上设有患者约束槽(81)和坐垫连接轴(82),坐垫连接轴(82)上设有漏油保护板(83)和患者棉质坐垫(84),漏油保护板(83)上设有坐垫调节把手(85)。

2.根据权利要求1所述的肝病患者专用检查桌,其特征在于:所述检查桌移动把手(11)上设有扣指槽(86)。

3.根据权利要求1所述的肝病患者专用检查桌,其特征在于:所述紫外线消毒灯(10)上设有消毒灯保护罩(87)。

4.根据权利要求1所述的肝病患者专用检查桌,其特征在于:所述连接横杆(44)上设有横杆调节槽(88)。

5.根据权利要求1所述的肝病患者专用检查桌,其特征在于:所述防感染密封盖(23)上设有密封扣(89)。

6.根据权利要求1所述的肝病患者专用检查桌,其特征在于:所述消毒液注入管(63)内部设有防逆流塞(90)。

7.根据权利要求1所述的肝病患者专用检查桌,其特征在于:所述消毒喷头(73)上设有消毒液雾化网(91)。

8.根据权利要求1所述的肝病患者专用检查桌,其特征在于:所述搅拌把手(79)上设有防滑螺纹(92)。
