专利号: 2014201902094
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

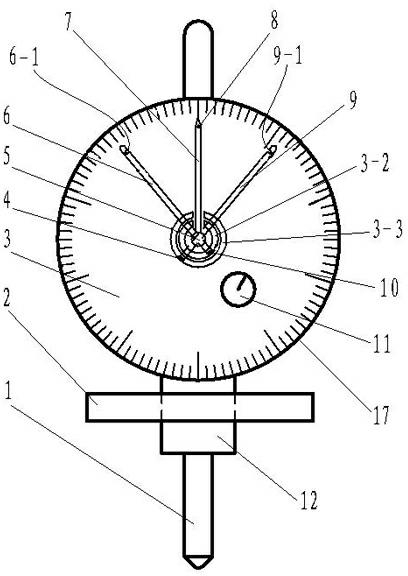

1. 一种百分表的读数指示结构,包括刻度盘、玻罩盖、大指针、指针转轴,所述刻度盘中心有孔,所述指针转轴位于该孔内,所述大指针装在指针转轴上,所述玻罩盖位于刻度盘的前方,将刻度盘及指针罩住,透过玻罩盖,可观察到指针所指示的刻度读数;其特征在于:在所述指针转轴上还装有两枚记忆指针,分列大指针的左、右,用于指示大指针左/右转动极限位置所对应的读数值;所述指针转轴是分段结构,具有一个安装记忆指针的前段和一个安装大指针的后段,前、后段之间采用碰扣连接结构,当指针转轴后段转动时,不向前段传递扭矩;所述指针转轴前段是阶梯轴,具有前、后两个台阶,两枚记忆指针分别装在这两个台阶上,在所述大指针的正面,设有一根拨杆,当用本百分表测量工件几何量误差时,读数指针发生左/右转动,该拨杆拨动两侧的记忆指针分别至读数指针左/右转动极限位置,并停留在该位置,记忆指针指示的刻度值即读数指针左/右转动的极限值,当大指针停止转动,其指示的刻度值即工件尺寸误差实测值。

2.如权利要求1所述的百分表的读数指示结构,其特征在于:在所述阶梯轴上套有弹簧,该弹簧的一端顶住前台阶上的记忆指针,另一端顶住玻罩盖的背面,该阶梯轴的前端伸出玻罩盖,端头配有压帽,按压压帽,可使碰扣碰合,提拔压帽,可使碰扣分离;所述大指针正面上的拨杆长度满足如下关系:当碰扣碰合时,拨杆可拨动记忆指针,百分表具有记忆功能;

当碰扣分离时,拨杆不能拨动记忆指针,百分表没有记忆功能。

3.如权利要求1所述的百分表的读数指示结构,其特征在于:所述记忆指针的尾端具有拨片,用于手动拨动记忆指针,调整记忆指针的初始位置,该拨片是记忆指针的尾端向前o弯折90,并伸出玻罩盖,在玻罩盖上开有与拨片运动轨迹相适配的弧形槽,两记忆指针与其旋转中心的距离不同,即两记忆指针拨片所对应的弧形槽的圆弧半径不同。
