专利号: 2014203024075
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

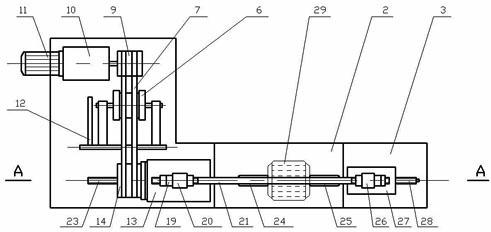

1. 一种电动机轴承、端盖的冷压装配装置,所述轴承对称设置在电动机转子铁芯的两侧转轴轴颈上,端盖套装在轴承外侧;其特征在于:所述冷压装配装置包括从左至右设置在一根直线上的左支架、工作台和右支架,待装配工件放置在工作台上表面,工作台高度可调,所述左支架和右支架上对称设置有一对压套、分别为左侧压套和右侧压套,压套前端与轴承内圈外侧接触、沿轴向设置有供待装配工件转轴两端插入的轴孔,压套末端连接有沿轴向的直线进给机构。

2. 根据权利要求1所述电动机轴承、端盖的冷压装配装置,其特征在于:所述右侧压套右端联接右丝杠,对应的右支架上设置有装配该右丝杠的螺纹孔。

3. 根据权利要求1所述电动机轴承、端盖的冷压装配装置,其特征在于:所述左侧压套的直线进给机构是左丝杠,对应的左支架上设置有该左丝杆的传动装置和驱动装置,驱动装置是电动机,传动装置将电动机主轴的转动变速传递给左丝杠。

4. 根据权利要求3所述电动机轴承、端盖的冷压装配装置,其特征在于:所述传动装置包括依次连接的变速箱、皮带、变速箱皮带轮、丝杆套皮带轮和丝杆套,丝杆套套装在左侧丝杆上、内部设置有与左侧丝杠相互啮合的螺纹,左支架上设置有该丝杆套的安装孔,安装孔两端设置有丝杆套的限位装置,使得丝杆套轴向固定、可在安装孔内旋转,丝杆套皮带轮固定安装在丝杆套的末端、变速箱皮带轮固定安装在变速箱的输出轴上,2个皮带轮之间连接有皮带,变速箱的输入轴与电动机主轴联接;所述左丝杆表面沿轴向设置有一根直线滑槽、安装孔端部对应该滑槽固定安装一个挡块,挡块的末端伸入该滑槽内、使左丝杆周向位置限定。

5. 根据权利要求4所述电动机轴承、端盖的冷压装配装置,其特征在于:所述安装孔内、对应丝杆套表面设置有一对推力球轴承。

6. 根据权利要求4所述电动机轴承、端盖的冷压装配装置,其特征在于:所述皮带上连接设置有张紧轮。

7. 根据权利要求1所述电动机轴承、端盖的冷压装配装置,其特征在于:在所述工作台待装配工件上方、沿轴向设计有拉杆,该拉杆两端、对应左支架和右支架上设置有该拉杆的安装孔,安装孔两端设置有拉杆螺母。

8. 根据权利要求1所述电动机轴承、端盖的冷压装配装置,其特征在于:所述工作台的高度通过等高垫块调节。
