专利号: 2014203488845
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

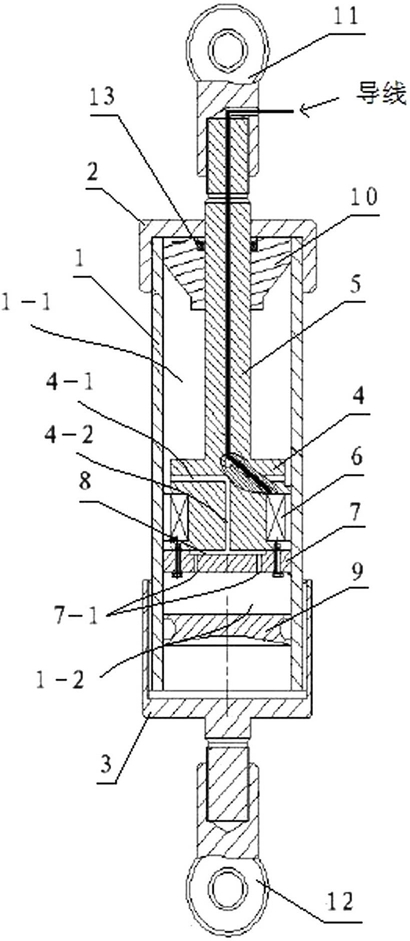

1.一种磁流变液减震器,包括缸筒、固定于所述缸筒上端的上端盖、固定于所述缸筒下端的下端盖、设置于所述筒体内并与该缸筒滑动配合的活塞、一端与所述活塞上端面固定且另一端伸出所述上端盖外的活塞杆以及沿所述活塞周向环绕的励磁线圈;所述活塞将缸筒分隔为上腔和下腔;所述下端盖与所述缸筒液密封配合;其特征在于,还包括固定于所述活塞下端面的挡板,该挡板与所述活塞的下端面之间具有周边密封的阻尼腔,该挡板具有连通该阻尼腔和所述下腔的第三通道;所述活塞的上部具有与所述上腔连通并横向贯通该活塞的第一通道,该活塞具有轴向延伸并连通所述第一通道和所述阻尼腔的第二通道。

2.根据权利要求1所述的磁流变液减震器,其特征在于,所述阻尼腔呈圆盘状,其圆心位于所述活塞的轴线上。

3.根据权利要求2所述的磁流变液减震器,其特征在于,所述阻尼腔由设在所述挡板上的圆形沉孔状凹槽与所述活塞相应下端面形成。

4.根据权利要求2所述的磁流变液减震器,其特征在于,所述阻尼腔由设在所述活塞下端面上的圆形沉孔状凹槽与所述挡板相应上表面形成。

5.根据权利要求1所述的磁流变液减震器,其特征在于,所述下腔内具有与所述缸筒滑动配合的浮动活塞。

6.根据权利要求1所述的磁流变液减震器,其特征在于,所述活塞外表面设有周向延伸的凹槽,所述励磁线圈设置于该凹槽内。

7.根据权利要求1至6任一项所述的磁流变液减震器,其特征在于,所述第三通道为通孔。

8.根据权利要求1至6任一项所述的磁流变液减震器,其特征在于,所述活塞杆为空心结构,所述励磁线圈的导线从该活塞杆内穿出。

9.根据权利要求1至6任一项所述的磁流变液减震器,其特征在于,所述上腔内具有套装在所述活塞杆上并与该活塞杆液密封滑动配合的导向套,该导向套的外壁与该上腔的相应内壁之间液密封配合。

10.根据权利要求1至6任一项所述的磁流变液减震器,其特征在于,所述活塞杆伸出所述上端盖的那端连接有第一吊环,所述下端盖的外端面上连接有第二吊环。
