专利号: 2014204896413
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

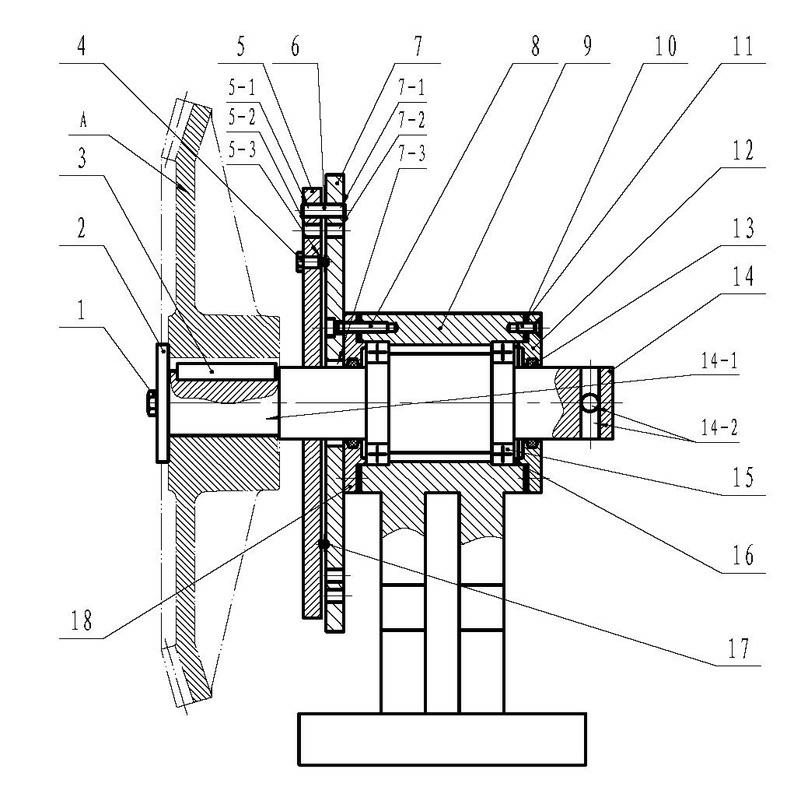

1. 一种齿轮加工工装,其特征在于,包括支承座、安装于该支承座上并能够绕自身轴线旋转的转轴、分度盘、指示件及定位销;所述转轴的一端具有套装在待加工齿轮内孔的安装部及将该待加工齿轮固定于该安装部的固定机构;所述分度盘具有安装通孔及至少一个分度单元,每个分度单元包括多个分度孔,同一分度单元的分度孔沿与所述安装通孔同心的一圆周周向均布;所述指示件与所述分度盘相邻布置,其具有至少一个指示单元,指示单元与所述分度盘的分度单元一一对应,每个指示单元包括至少一个指示通孔;所述分度盘固定于所述支承座且其安装通孔活动套装于所述转轴上,所述指示件与所述转轴固定,或者所述分度盘的安装通孔套装并固定于所述转轴上,所述指示件与所述支承座固定;所述定位销一端穿过所述指示通孔后插入该指示通孔所对准的分度孔内并横跨在该指示件与该分度盘之间。

2.根据权利要求1所述的齿轮加工工装,其特征在于,所述指示件为转盘。

3.根据权利要求1所述的齿轮加工工装,其特征在于,所述指示件为指针。

4.根据权利要求3所述的齿轮加工工装,其特征在于,所述指针为多根。

5.根据权利要求1至4任一项所述的齿轮加工工装,其特征在于,所述固定机构包括螺钉、挡圈以及键;所述转轴的安装部具有键槽,该安装部外径小于与其相邻部分外径并与待加工齿轮的内孔内径相适配,该安装部的长度小于等于待加工齿轮的内孔处轮毂的厚度,该安装部所在端的端面具有螺孔,所述螺钉穿过所述挡圈后与该螺孔旋合并紧固;所述键设置于所述安装部的键槽与待加工齿轮内孔的相应键槽之间。

6.根据权利要求2所述的齿轮加工工装,其特征在于,所述转盘、分度盘的相向面之间设有滚动副。

7.根据权利要求6所述的齿轮加工工装,其特征在于,所述滚动副包括设置于所述转盘、分度盘相向面上对应部位的凹槽及设置于该凹槽内的滚动体。

8.根据权利要求1至4任一项所述的齿轮加工工装,其特征在于,所述支承座安装有轴承,所述转轴穿过并固定于该轴承的内圈内。

9.根据权利要求8所述的齿轮加工工装,其特征在于,所述轴承为一对背向安装的圆锥滚子轴承。

10.根据权利要求1至4任一项所述的齿轮加工工装,其特征在于,所述转轴具有摇杆安装孔。
