专利号: 2014205305529
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

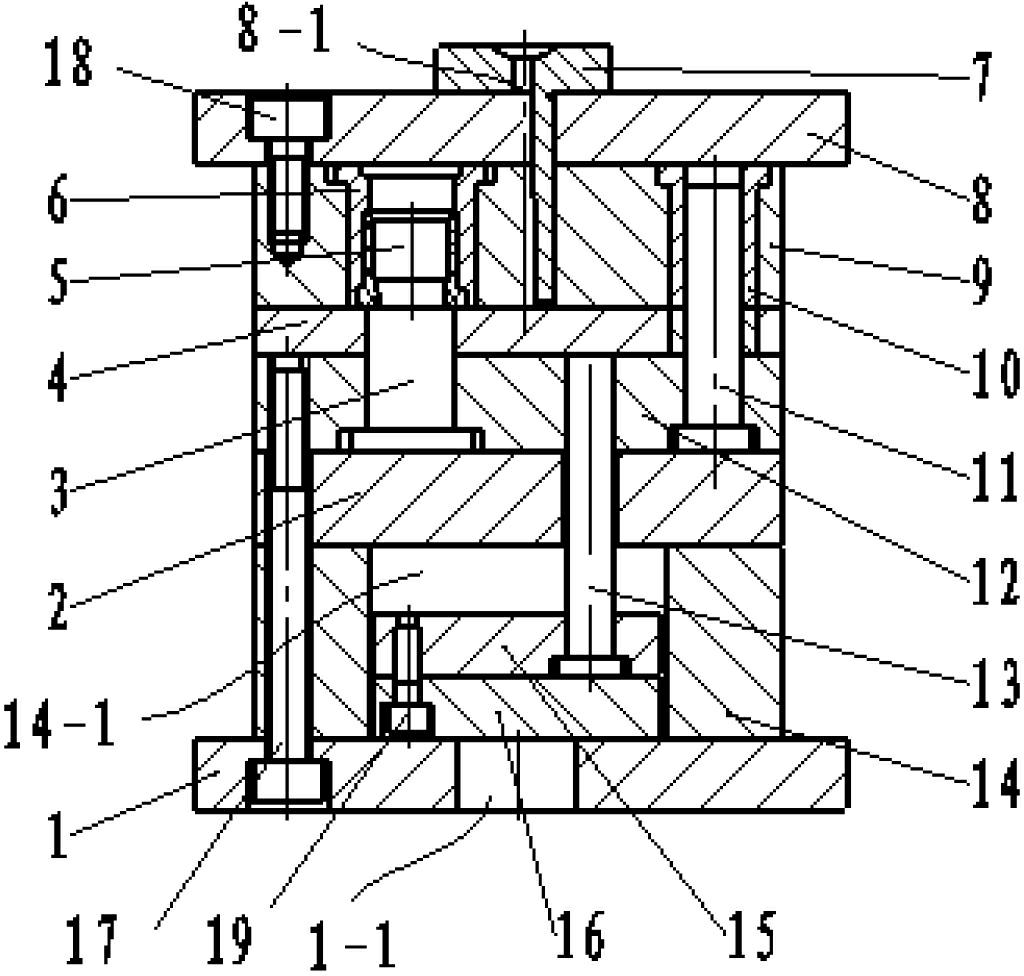

1. 一种塑料制品注塑模具,包括定模和动模,其特征在于,所述动模包括推杆座、型芯Ⅰ(3)、推件板(4)、导柱(11)、推杆(13)以及由下至上依次布置并相互固定的动模座板(1)、支块(14)、支承板(2)、动模板(12);所述型芯Ⅰ(3)的一端为型芯部,该型芯Ⅰ(3)的另一端为安装部;所述支块(14)与所述动模座板(1)、支承板(2)之间形成用于容纳所述推杆座的容纳空间,该动模座板(1)的与该容纳空间相对应的位置具有上下贯通的通孔;所述推件板(4)活动设置于所述动模板(12)上表面,该推件板(4)具有上下贯通的第一导向孔、多个穿装孔,所述型芯Ⅰ(3)的数量与所述穿装孔的数量相等,这些型芯Ⅰ(3)的安装部下端可拆卸固定于所述动模板(12)且其安装部上端一一对应活动套装于所述穿装孔内,该型芯Ⅰ(3)的型芯部伸出所述推件板(4)的上表面,所述导柱(11)的下端与所述动模板(12)固定,该导柱(11)的上端由下至上穿过所述第一导向孔并伸出,该第一导向孔与该导柱(11)活动配合;所述支承板(2)的与所述容纳空间相对应的位置具有由下至上并贯穿所述动模板(12)的第二导向孔,所述推杆(13)的一端穿装于该第二导向孔内并能够上下往复移动,该推杆(13)的另一端与所述推杆座固定,该推杆座活动设置于所述容纳空间内;

所述定模包括型腔(6)、可拆卸安装于所述型腔(6)内的型芯Ⅱ(5)及上下依次布置并相互固定的定模座板(8)、定模板(9);所述定模板(9)的下表面上具有与所述穿装孔一一对应的第二安装孔及与所述第一导向孔相对应的第三导向孔;所述导柱(11)的上端能够插入或抽出所述第三导向孔;所述第二安装孔的内壁均具有浇口,这些第二安装孔内均分别可拆卸套装一所述型腔(6),这些型腔(6)分别与相应第二安装孔的浇口连通;所述定模座板(8)、定模板(9)具有主流道(9-1)及多条分别与该主流道(9-1)连通的分流道(9-2),这些分流道(9-2)一一对应与所述第二安装孔的浇口连通,该主流道(9-1)的一端在所述定模座板(8)上形成入口(8-1)。

2.根据权利要求1所述的塑料制品注塑模具,其特征在于,所述分流道(9-2)采用平衡式布置。

3.根据权利要求1所述的塑料制品注塑模具,其特征在于,所述主流道(9-1)设有浇口套(7)。

4.根据权利要求1所述的塑料制品注塑模具,其特征在于,所述定模板(9)的第三导向孔内设有导套(10)。

5.根据权利要求1至4任一项所述的塑料制品注塑模具,其特征在于,所述推杆座包括推板(16)及固定于该推板(16)上表面的推杆固定板(15),所述推杆固定板(15)具有推杆安装孔,所述推杆(13)的相应端固定于该推杆安装孔内。
