专利号: 2014207767382
申请人: 四川工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

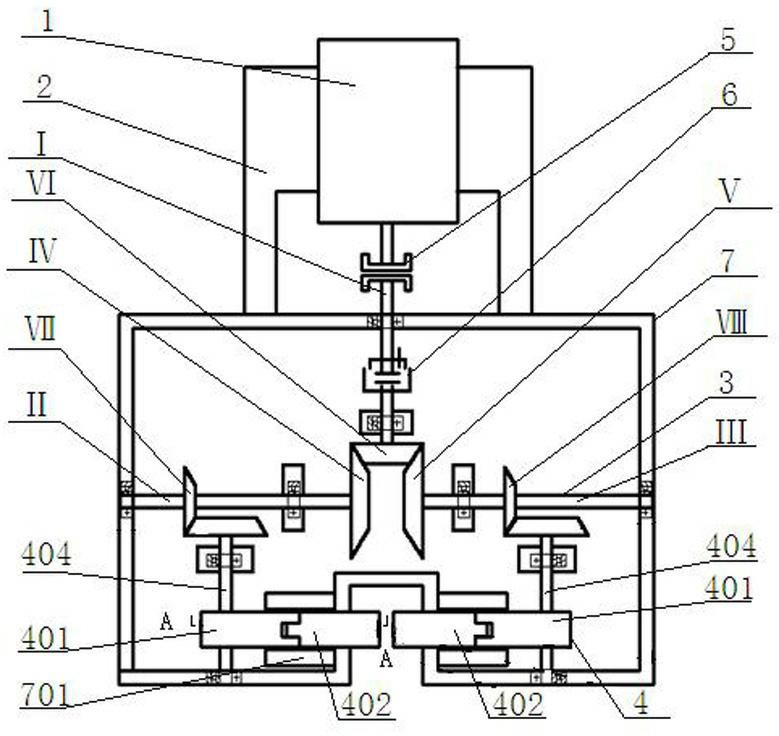

1. 一种钢筋切断机,包括壳体(7)、锥齿轮机构(3)、偏心机构(4)和电机(1),所述壳体(7)内部由上至下安装锥齿轮机构(3)和偏心机构(4),所述偏心机构(4)包括转轴(404)、偏心轮(403)、偏心套(401)和刀片(402),所述电机(1)为锥齿轮机构(3)提供动力源,使锥齿轮机构(3)驱动偏心机构(4)中的转轴(404)和偏心轮(403)的整体旋转,带动偏心套(401)和刀片(402)的整体沿切断方向作往复运动,其特征在于:所述锥齿轮机构(3)竖直穿出壳体(7)上端的轴(Ⅰ)、在壳体(7)外的一端接收动力源,该轴(Ⅰ)在壳体(7)内一端上的锥齿轮(Ⅵ)分别与轴(Ⅱ)上的从动锥齿轮(Ⅳ)和轴(Ⅲ)上从动锥齿轮(Ⅴ)啮合,该从动锥齿轮(Ⅳ)左侧所在轴(Ⅱ)上有锥齿轮(Ⅶ),该从动锥齿轮(Ⅴ)右侧所在轴(Ⅲ)上有锥齿轮(Ⅷ),该锥齿轮(Ⅶ)和锥齿轮(Ⅷ)分别对应与一个偏心机构(4)里转轴(404)锥齿轮端啮合;所述锥齿轮机构(3)中轴(Ⅰ)的轴线分别与该锥齿轮机构(3)中轴(Ⅱ)和轴(Ⅲ)的轴线垂直,与偏心机构(4)中的转轴(404)轴线平行;所述壳体(7)内布置一对左右对称的偏心机构(4),并且,这两个偏心机构(4)上各自对应的转轴(404),在壳体(7)从上至下的方向上,彼此沿相反的方向轴向旋转。

2.根据权利要求1所述的钢筋切断机,其特征在于:所述锥齿轮机构(3)中轴(Ⅰ)上设有单向离合器(6)。

3.根据权利要求1所述的钢筋切断机,其特征在于:所述偏心机构(4)的转轴(404)外固定套有偏心轮(403),构成固定连接,该偏心轮(403)外套有偏心套(401),构成活动连接,该偏心套(401)和刀片(402)固定连接。

4. 根据权利要求1所述的钢筋切断机,其特征在于:所述壳体(7)上有为偏心套(401)和刀片(402)的整体导向的滑槽(701)。
