专利号: 2015100017098
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

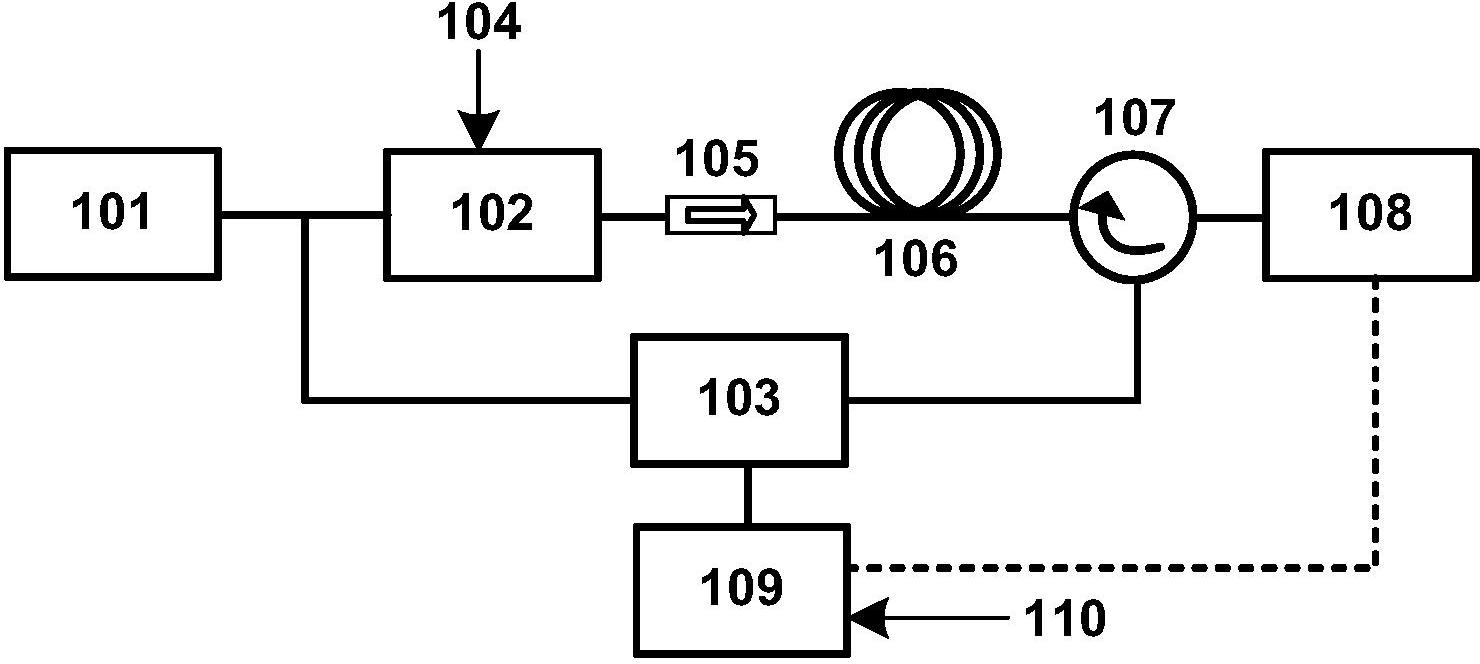

1.一种基于受激布里渊效应的多频率高精度微波光子测频方案,其特征在于:在包括单波长激光器(101)、双驱动马赫曾德尔调制器(102)、马赫曾德尔调制器(103)、光隔离器(105)、色散位移光纤(106)、光环形器(107)、光电探测器(108)、电处理单元(109)、参考微波源(104)的测频系统中,测频过程分为多频率瞬时粗度测量和单频率逐步精度测量两步骤,分别利用受激布里渊效应中的不同现象来实现动态的频率-功率映射和频率-相移映射,其具体过程为:步骤1)多频率瞬时粗度测量:将未知探测信号加载在马赫曾德尔调制器上进行抑制载波的双边带调制,并作为受激布里渊效应中的泵浦光;将从零频开始以固定频率步长(f=1/2△vB,△vB为受激布里渊增益谱全宽)移动的微波信号104(1)(nf,n=1,2,3…)加载在双驱动马赫曾德尔调制器上进行不平衡双边带的调制(受激布里渊效应中的信号光),形成移动的光频率梳来感应由受激布里渊效应产生的增益、损耗谱,通过检测输出信号光的功率变化情况,可同时测得多频率未知探测信号的频率值(f初次测量);

步骤2)单频率逐步精度测量:未知探测信号经电处理单元后产生双边带信号作为泵浦光,一个已知的固定低频微波信号104(2)产生的单边带信号作为信号光;电处理单元(109)包括电混频器和电滤波器两个部分,将未知探测信号分别与步骤一中测得的频率值减去νB的参考频率信号进行混频,然后通过电滤波器将频率位于νB-1/4ΔνB(fv1)~νB+1/4ΔνB(fv2)[Hz]的频率分量(f探测信号-f初次测量+νB)滤出,其中νB为受激布里渊频移;检测信号光的相移量来分步地测量出未知探测信号中每个频率分量的误差值;

通过以上步骤实现精度<1MHz的多频率微波信号测量。

2.根据权利要求1所述之基于受激布里渊效应的多频率高精度微波光子测频方案,其特征在于,所述多频率瞬时粗度测量和单频率逐步精度测量两步骤可独立或联合用于频率测量。

3.根据权利要求1所述之基于受激布里渊效应的多频率高精度微波光子测频方案,其特征在于色散位移光纤(106)可为任意可发生布里渊效应的媒介,如高非线性光纤、硫化玻璃的集成光子芯片。
