专利号: 201510002071X
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

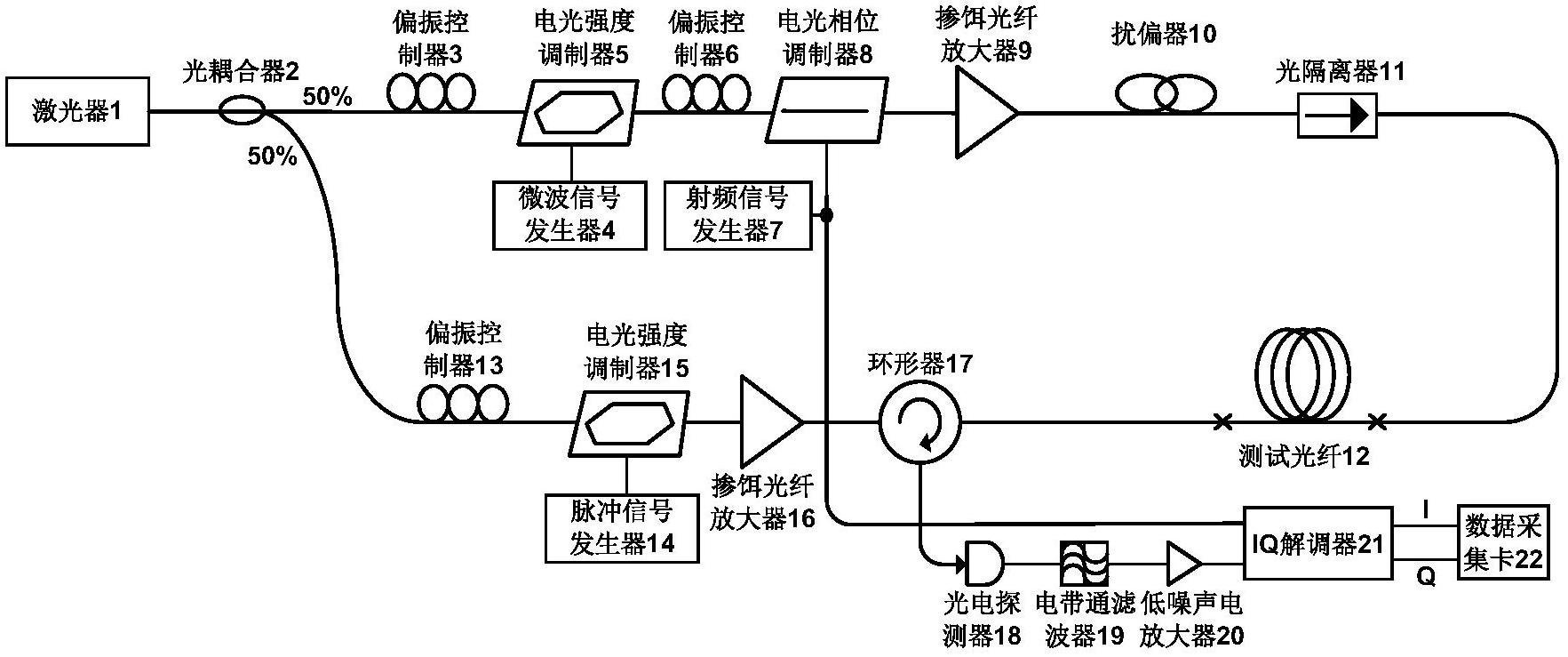

1.一种基于强度调制探测光的相干布里渊光时域分析传感系统,其特征在于,激光器(1)输出中心频率为f0的光载波通过50:50光耦合器(2)分为两路;一路经过第一偏振控制器(3)后被微波信号发生器(4)产生的微波信号通过工作在载波抑制点的第一电光强度调制器(5)外调制;微波信号发生器(4)的输出信号频率为fLO;电光强度调制器(5)的输出光为中心频率为f0±9.6GHz的两个一阶边带,经过第二偏振控制器(6)后被射频信号发生器(7)产生的射频信号通过电光相位调制器(8)外调制;射频信号发生器(7)的输出频率为fS;电光相位调制器(8)的输出光经过掺铒光纤放大器(9)的光信号放大和扰偏器(10)的偏正态快速扰动后,作为连续探测光通过光隔离器(11)送入测试光纤(12);另一路经过第三偏振控制器(13)后被脉冲信号发生器(14)产生的脉冲信号通过第二电光强度调制器(15)外调制后产生脉冲光,该脉冲光被掺铒光纤放大器(16)放大后作为脉冲泵浦光通过光环形器(17)进入测试光纤(12);连续探测光顺序经过光电探测器(18)和带通滤波器(19)得到载频为fS的分量,该分量经过低噪声放大器(20)的放大后,加载在该载频上的幅度信息被IQ解调器(21)解调,IQ解调器解调出的I路及Q路信号被数据采集卡(22)采集。

2.根据权利要求1所述之一种基于强度调制探测光的相干布里渊光时域分析传感系统,其特征在于,所述微波信号发生器(4)的输出信号频率fLO固定为9.6GHz。

3.根据权利要求1所述之一种基于强度调制探测光的相干布里渊光时域分析传感系统,其特征在于,射频信号发生器(7)的输出频率fS1.1~1.3GHz可调谐。

4.根据权利要求1所述之一种基于强度调制探测光的相干布里渊光时域分析传感系统,其特征在于,采用快速IQ解调器进行幅度和相位解调。
