1.一种纤维素基仿生催化纤维，其特征是：含咪唑或者巯基基团的改性纤维素纤维与与金属酞菁之间通过配位键方式结合，使用的金属酞菁特征具有式1结构，其中：M是铁、钴、镍、锰、铜、铷、锌、铂和钯过渡金属离子；R为-H、-NH2、-Cl、-F、-COOH、-NO2、-NHCOCH3、-NHSO3H、-SO3H中的任意一种；羧基硫醇(HOOC-R1-SH)的R1是-CH2-、-CH2CH2-、-CH(COOH)CH2-、-CH2CH2CH2-和-CH2CH2CH2CH2-中的任意一种；羧基咪唑(HOOC-R2-C3H3N2)的R2是-CH2-、-CH2CH2-、-CH(COOH)CH2-、-CH2CH2CH2-和-CH2CH2CH2CH2-中的任意一种，

2.根据权利要求1所述的纤维素基仿生催化纤维，其特征在于所述的纤维素纤维直径在0.2-20μm之间，纤维素纤维形态是长丝状、短纤维状以及短切纤维状，纤维素纤维是棉、粘胶、麻、醋酯纤维以及任何带有-OH基团的纤维。

3.根据权利要求1或2所述的纤维素基仿生催化纤维，其特征在于负载的金属酞菁质量百分数为0.08-8％，负载的羧基硫醇或者羧基咪唑的质量分数为0.2-15％。

4.一种如权利要求1或2或3所述的纤维素基仿生催化纤维的制备方法，其特征在于：

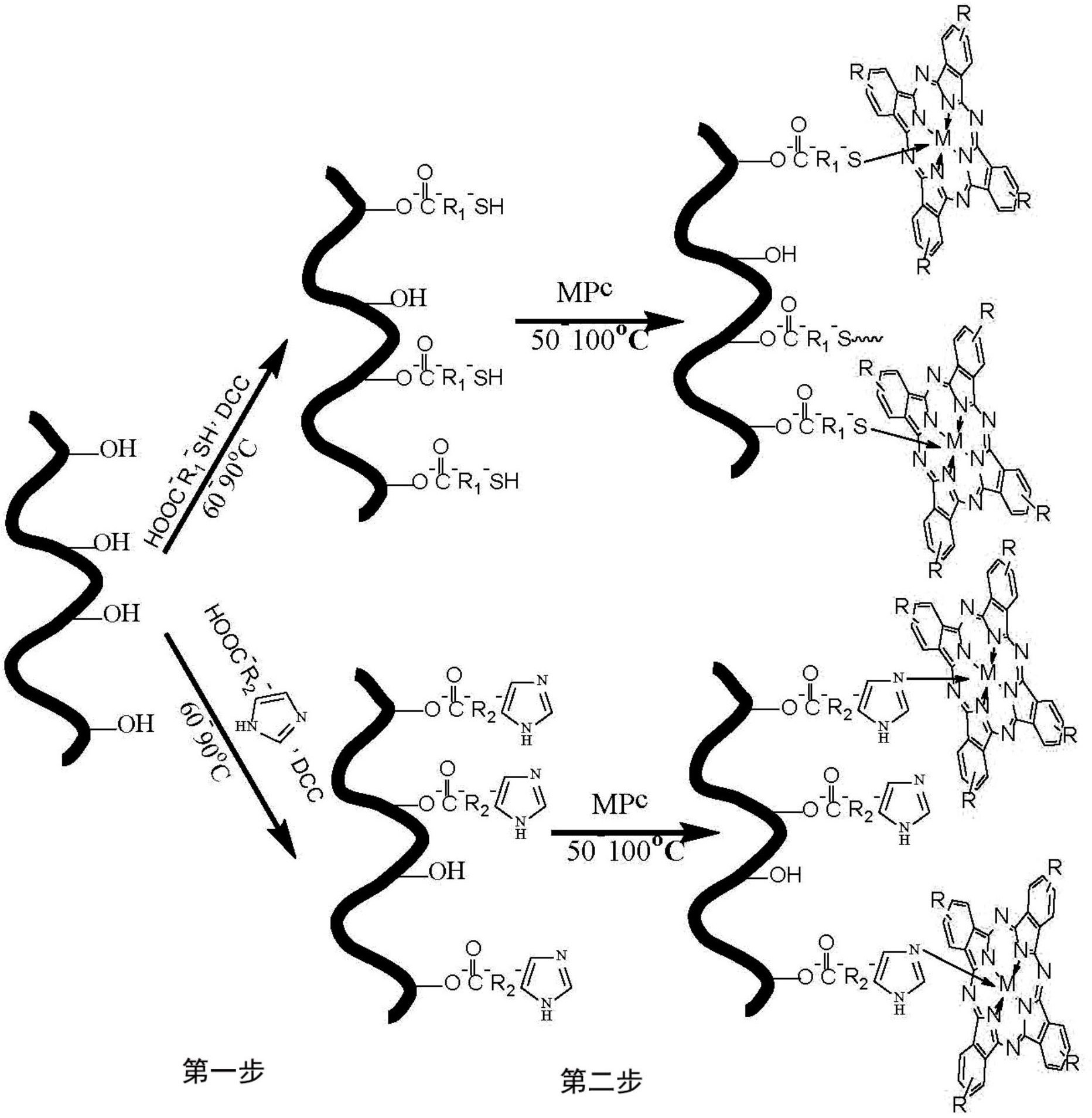

选用含有-OH基团的纤维和羧基硫醇为原料，在反应温度为60-90℃的条件下，加入羧基硫醇、纤维素纤维及缩合剂，搅拌反应2-48小时，接着将纤维取出烘干，放置于50-100℃的金属酞菁溶液中回流2-12小时，取出负载有金属酞菁的纤维素纤维，用溶剂反复洗涤纤维至溶液无色，最后80-100℃烘干制得纤维素基仿生催化纤维。

5.一种如权利要求1或2或3所述的纤维素基仿生催化纤维的制备方法，其特征在于：

选用含有-OH基团的纤维和羧基咪唑为原料，在反应温度为60-90℃的条件下，加入羧基咪唑、纤维素纤维及缩合剂，搅拌反应2-48小时，接着将纤维取出烘干，放置于50-100℃的金属酞菁溶液中回流2-12小时，取出负载有金属酞菁的纤维素纤维，用溶剂反复洗涤纤维至溶液无色，最后80-100℃烘干制得纤维素基仿生催化纤维。

6.根据权利要求4或5所述的纤维素基仿生催化纤维的制备方法，其特征在于所用的缩合剂是二环己基碳二亚胺(DCC)。

7.根据权利要求4或5所述的纤维素基仿生催化纤维的制备方法，其特征在于所用的溶剂是二甲基亚砜、四氢呋喃、N，N-二甲基甲酰胺、N，N-二甲基乙酰胺或N-甲基吡咯烷酮。
