专利号: 2015100069618
申请人: 石家庄旭特压缩机有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

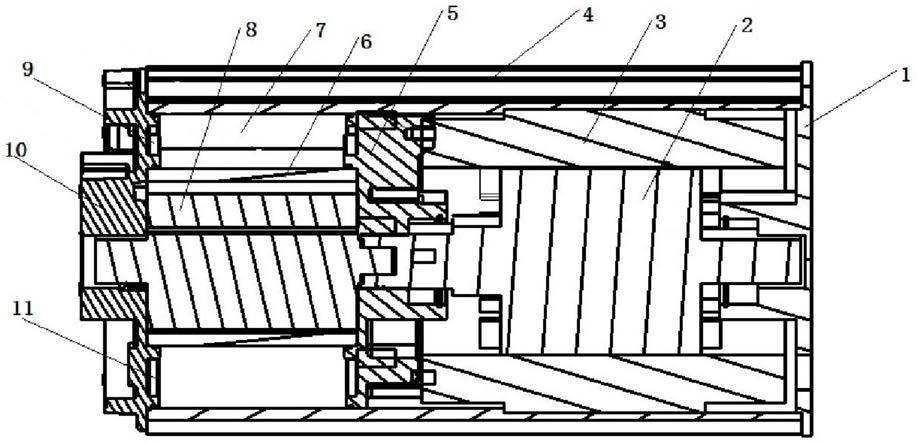

1.一种滑片式空气压缩机,其特征在于:包括筒状壳体(4)、密封固定于壳体(4) 内中部的封盖(5)、固定安装在壳体(4) 两端的压缩机端盖(10) 和电机端盖(1)、安装在壳体(4)内封盖(5)两侧的电动机组件和压缩机组件,所述电机组件包括安装在壳体(4)内壁上的电机定子(2) 和与其同轴安装的电机转子(3),所述电机转子(3) 主轴一端穿过封盖(5)中部通孔设置,所述压缩机组件包括安装在壳体(4) 内壁上的压缩机定子(7) 和与其偏心设置的压缩机转子(8),压缩机转子(8) 为轴状结构,其一端与电机转子(3) 的主轴端部一体式连接,其另外一端与压缩机端盖(10) 轴承连接,所述压缩机转子(8) 侧壁上设有滑片(6),所述压缩机端盖(10) 上设有进气口(11) 和出气口(9),所述进气口(11) 和出气口(9)相对于压缩机端盖(10) 的回转轴线对称设置。2.根据权利要求1 所述的滑片式空气压缩机,其特征在于:所述电机定子(2) 为线圈绕组。3.根据权利要求2 所述的滑片式空气压缩机,其特征在于:所述壳体(4) 内壁中部设有固定环,所述封盖(5) 套装在壳体(4) 内、且借助于螺栓与固定环连接。4.根据权利要求3 所述的滑片式空气压缩机,其特征在于:所述电机端盖(1) 和压缩机端盖(10) 均借助于螺栓固定在壳体(4) 两端,所述电机转子(3) 主轴两端分别借助于轴承与电机端盖(1) 和封盖(5) 连接,所述电机转子(3) 主轴与压缩机转子(8) 一体式连接。
