专利号: 2015100213483
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于Zigbee技术的无线智能路灯控制系统,用于实施对路灯的控制和实时信息监测,其特征在于,所述路灯控制系统包括单灯控制器、智能网关和上位机;所述单灯控制器控制路灯的明暗程度,实时检测路灯所在支路的电参变化,对所述智能网关发送下来的指令进行处理,及时上传智能网关所需数据;所述智能网关控制总线上的开关,所述总线与各路灯所在支路连接,实时检测所述总线上的电参变化,与各个单灯控制器上报汇总的数据进行比对,对所述上位机发送下来的指令进行处理,及时上传上位机所需数据;所述上位机提供傻瓜式操作界面,对实际参数进行隐藏,并通过数据库接口查询并显示历史相关数据;所述上位机发送各种指令或获得智能网关报告的数据。

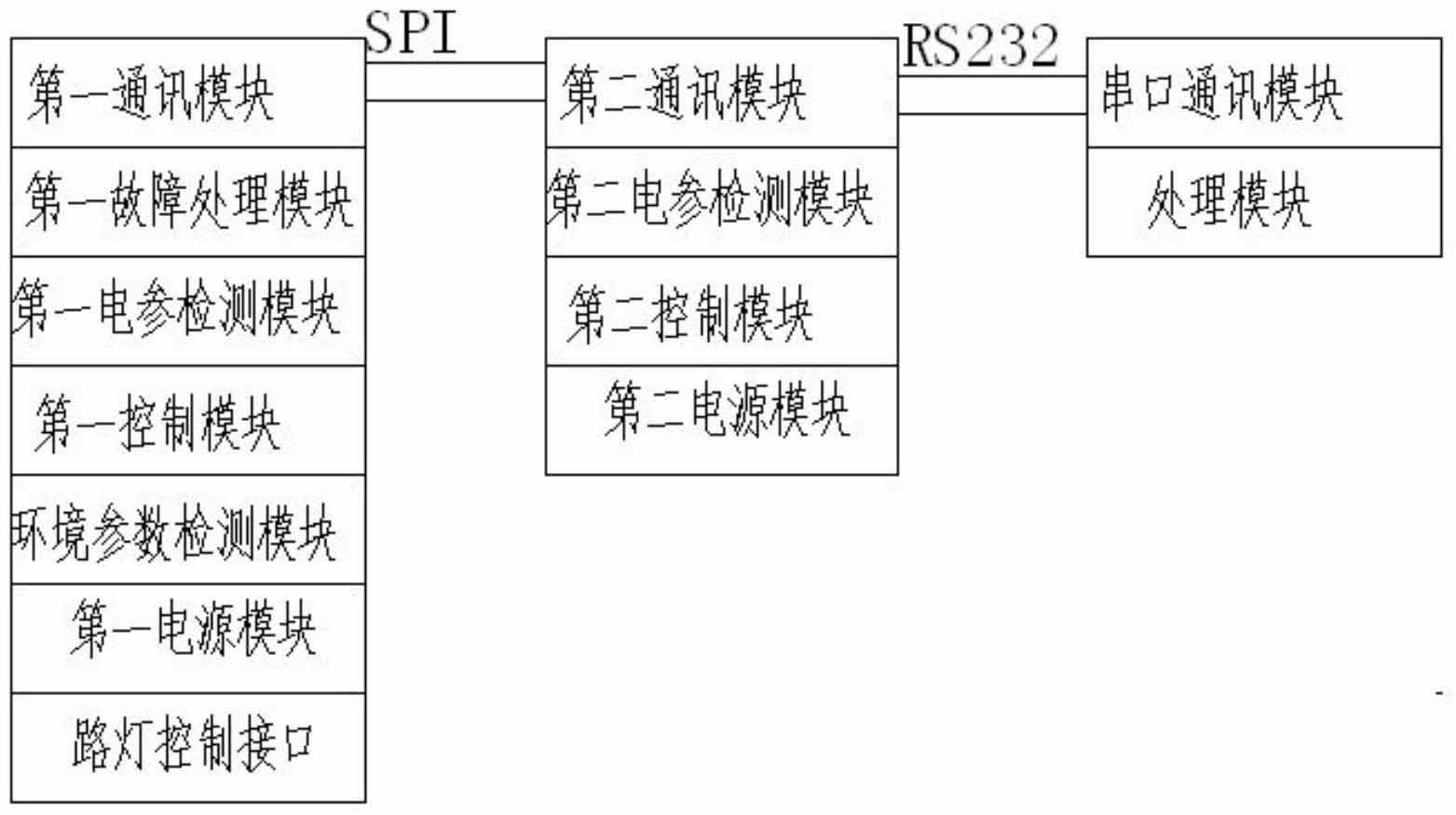

2.根据权利要求1所述的基于Zigbee技术的无线智能路灯控制系统,其特征在于,所述单灯控制器包括第一电源模块、第一电参检测模块、第一控制模块、路灯控制接口、第一通讯模块、第一故障处理模块和环境参数监控模块。

3.根据权利要求2所述的基于Zigbee技术的无线智能路灯控制系统,其特征在于,所述第一电源模块采用变压整流稳压电源,所述第一电源模块由变压器、1N4007组成的整流桥、电解电容及B0505电源隔离模块组成;所述第一电参检测模块由ADE7753及外围辅助电路组成,所述第一控制模块采用单片机CC2530,所述路灯控制接口由微型继电器组成,所述第一通讯模块采用自带Zigbee协议栈的CC2530单片机外接天线实现,所述环境参数监控模块采用光敏继电器。

4.根据权利要求2所述的基于Zigbee技术的无线智能路灯控制系统,其特征在于,每个所述路灯控制接口至少控制2盏路灯,且每盏路灯灯泡的功率均相同。

5.根据权利要求1所述的基于Zigbee技术的无线智能路灯控制系统,其特征在于,所述智能网关包含第二电源模块、第二电参检测模块、第二控制模块、第二通讯模块。

6.根据权利要求5所述的基于Zigbee技术的无线智能路灯控制系统,其特征在于,所述第二电源模块采用变压整流稳压电源,所述第二电源模块由变压器、1N4007组成的整流桥、电解电容及B0505电源隔离模块组成;所述第二电参检测模块由ADE7753及外围辅助电路组成;所述第二控制模块采用单片机CC2530;所述第二通讯模块由自带Zigbee协议栈的CC2530单片机与MAX232进行编程实现。

7.根据权利要求1所述的基于Zigbee技术的无线智能路灯控制系统,其特征在于,所述上位机包括串口通讯模块和处理模块。

8.根据权利要求7所述的基于Zigbee技术的无线智能路灯控制系统,其特征在于,所述处理模块提供UI界面,具有查询功能及报警提示功能,对实际参数进行隐藏,并能通过所述数据库模块查询并显示历史相关数据,所述上位机通过所述串口通讯模块与所述智能网关通讯,发送各种指令或获得各智能网关报告的数据。
