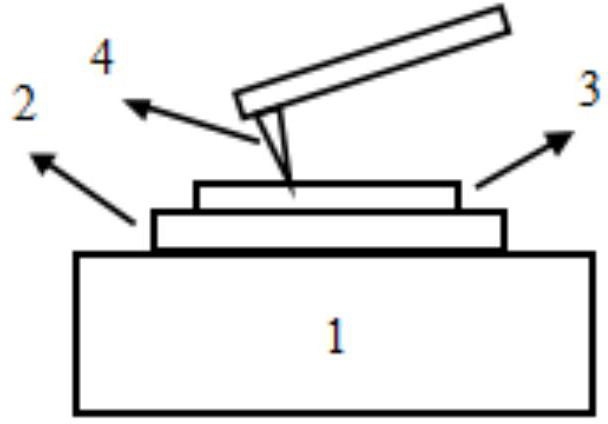

1.一种磁力显微镜探针磁性污染的清洗方法，其特征包括下列步骤：(1)将BOPP薄膜即普通型双向拉伸聚丙烯薄膜放入去离子水中，对BOPP薄膜进行超声清洗，将清洗好的BOPP薄膜固定在强磁铁上；

(2)对BOPP薄膜表面进行成像，选取一处平坦区域作为目标区域，将针尖移动到目标区域；

(3)驱动针尖压入BOPP薄膜中，并使针尖在薄膜中停留；在驱动针尖压入BOPP薄膜时，首先操纵磁力显微镜在轻敲模式下扫描图像，然后选择表面平坦的目标区域，将磁力显微镜操作模式换为接触模式，同时给针尖提供向下的压力，控制针尖压入BOPP薄膜50-100nm，使针尖在薄膜中停留4-6s稳定后，抬起探针；

(4)驱动探针退针离开薄膜，重复针尖压入和退针动作。

2.根据权利要求1所述的一种磁力显微镜探针磁性污染的清洗方法，其特征在于：所述BOPP薄膜为普通型双向拉伸聚丙烯薄膜，厚度为20-40μm。

3.根据权利要求1所述的一种磁力显微镜探针磁性污染的清洗方法，其特征在于：所述强磁铁为钕铁硼磁铁。

4.根据权利要求1或3所述的一种磁力显微镜探针磁性污染的清洗方法，其特征在于：所述强磁铁为直径10mm，厚度2mm的圆形薄片。

5.根据权利要求1所述的一种磁力显微镜探针磁性污染的清洗方法，其特征在于：所述步骤(1)中对BOPP薄膜进行超声清洗时，采用大功率240-320W超声3-5次，每次超声5-

10min。

6.根据权利要求1所述的一种磁力显微镜探针磁性污染的清洗方法，其特征在于：所述步骤(2)、(3)中选择表面平坦的目标区域范围为(1-5μm)×(1-5μm)。
