专利号: 2015100230807
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

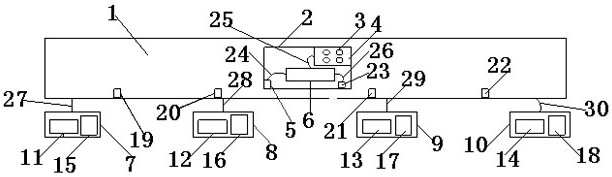

1.一种节能电梯模拟控制系统,其特征在于,包括有设在跑道(1)上的小车(2);小车(2)上安装单片机(6)作为整个系统的控制芯片,电磁传感装置A(4)通过导线B(25)与单片机(6)相连;红外传感装置A(5)通过导线A(24)与单片机(6)相连;电磁传感装置B(23)通过导线C(26)与单片机(6)相连;

所述的跑道(1)上安置的4与红外传感装置A(5)相互作用的红外传感装置B(19)、红外传感装置C(20)、红外传感装置D(21)、红外传感装置E(22);红外传感装置B(19)通过连接装置A(27)与设在跑道(1)侧面的人机交互模块A(7)相连、红外传感装置C(20)通过连接装置B(28)与设在跑道(1)侧面的人机交互模块B(8)相连、红外传感装置D(21)通过连接装置C(29)与设在跑道(1)侧面的人机交互模块C(9)相连、红外传感装置E(22)通过连接装置D(30)与设在跑道(1)侧面的人机交互模块D(10)相连;

所述的人机交互模块A(7)上设有显示模块A(15)与相连的无线键盘模块A(11);

人机交互模块B(8)上设有显示模块B(16)与相连的无线键盘模块B(12);人机交互模块C(9)上设有显示模块C(17)与相连的无线键盘模块C(13);人机交互模块D(10)设有显示模块D(18)与相连的无线键盘模块D(14)。

2.根据权利要求1所述的一种节能电梯模拟控制系统,其特征在于,所述的电磁传感装置A(4)内设有多对电磁传感器(3)。

3.一种节能电梯模拟控制系统的控制方法,其特征在于,包括以下步骤:

步骤1),采用小车(2)模拟电梯中的轿厢运行,小车在跑道(1)上前后运动对应电梯轿厢的上下运动,停止代表轿厢的停止,在跑道1的侧面间隔设有红外传感装置B(19)、红外传感装置C(20)、红外传感装置D(21)、红外传感装置E(22),红外传感装置B(19)、红外传感装置C(20)、红外传感装置D(21)、红外传感装置E(22)所处的位置代表相应楼层的位置;在每个楼层设有人机交互模块;

步骤2),通过人机交互模块上的无线键盘模块输入指令,该指令传入单片机中,显示模块显示当前轿厢位置,单片机控制小车运行至相应楼层;

步骤3),用电磁传感装置A(4)内设的电磁传感器(3)检测电梯轿厢的空载与满载,一对电磁传感器(3)代表一个人,若所有的电磁传感器(3)检测到信号,则认为电梯满载,反之,若存在装置没有检测到信号,则电梯还可以载人;

步骤4)用红外传感装置A(5)检测楼层,具体为:红外传感装置A(5)与设在跑道侧面的红外传感装置B(19)、红外传感装置C(20)、红外传感装置D(21)、红外传感装置E(22)进行数据交换,红外传感装置B(19)、红外传感装置C(20)、红外传感装置D(21)、红外传感装置E(22)设置的相应位置代表相应的楼层,红外传感装置A(5)将获得的数据传给单片机,确定轿厢当前位置;

步骤5),电磁传感装置B(23)根据单片机的指令检测待入乘客的存在与否,若检测到磁铁,则表示有人存在,小车运行该楼层时打开门,反之,则认为无人存在,运行到该楼层不进行任何操作。
