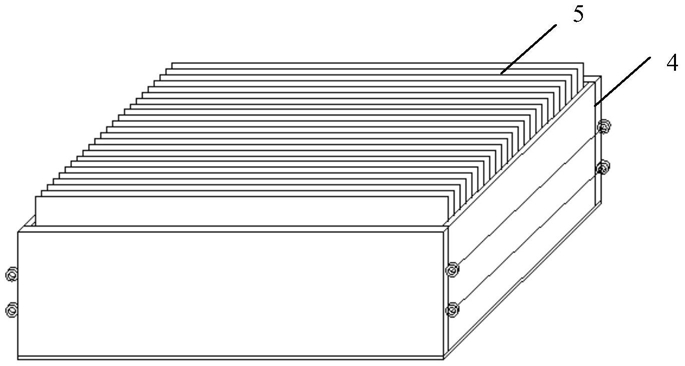

1.一种用于复合岩层相似模拟的类岩石试样的制备及取样方法，其特征在于，包括以下步骤：a.组装模具，并制备至少两种不同材质的模拟复合岩层的相似材料，所述组装模具由方形底板、经螺栓固定围在方形底板周边的挡板构成的箱体（4），箱体（4）的两侧挡板内间隔对称开有多个可插装隔板（5）的凹槽；

b.根据实验需要，在箱体（4）两侧挡板内的凹槽中插装至少一块隔板（5），将配制好的不同相材质的似材料交替浇筑到隔层中，边浇筑边手动捣实，再用振动机进行捣实，之后将浇筑的相似材料表面抹平；

c.待浇筑材料初凝后，将隔板（5）抽出，让多层浇筑材料自然接触凝结为一体；

d.待多层浇筑材料自然接触凝结24小时后，拆除模具，将已成型的类岩石试块（1）放入水中养护21天，以达到预定的强度；

e.将养护好的类岩石试块（1）自然晾干，固定在特制的钻取平台（3）上，根据类岩石试样（1）的实验要求，调整钻取平台（3）的角度，通过岩样取样机（2）竖直向下对类岩石试块（1）进行取样，得到不同岩层角度的复合岩层相似模拟试样；所述调整平台的角度为

0-75°。

2.根据权利要求1所述的用于复合岩层相似模拟的类岩石试样的制备及取样方法，其特征在于：所述的相似材料在浇筑前，先在模具内涂抹机油，并在插装的隔板（5）上贴一层保鲜膜，以便抽取时能顺利从未凝固的相似材料中脱离。

3.根据权利要求1所述的用于复合岩层相似模拟的类岩石试样的制备及取样方法，其特征在于：所述的隔板为1～25块。

4.根据权利要求1所述的用于复合岩层相似模拟的类岩石试样的制备及取样方法，其特征在于：所述两侧挡板上的凹槽宽度为1mm，槽深为0.5mm，隔板（5）的厚度为0.8mm。
