专利号: 2015100266194
申请人: 上海粤江实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

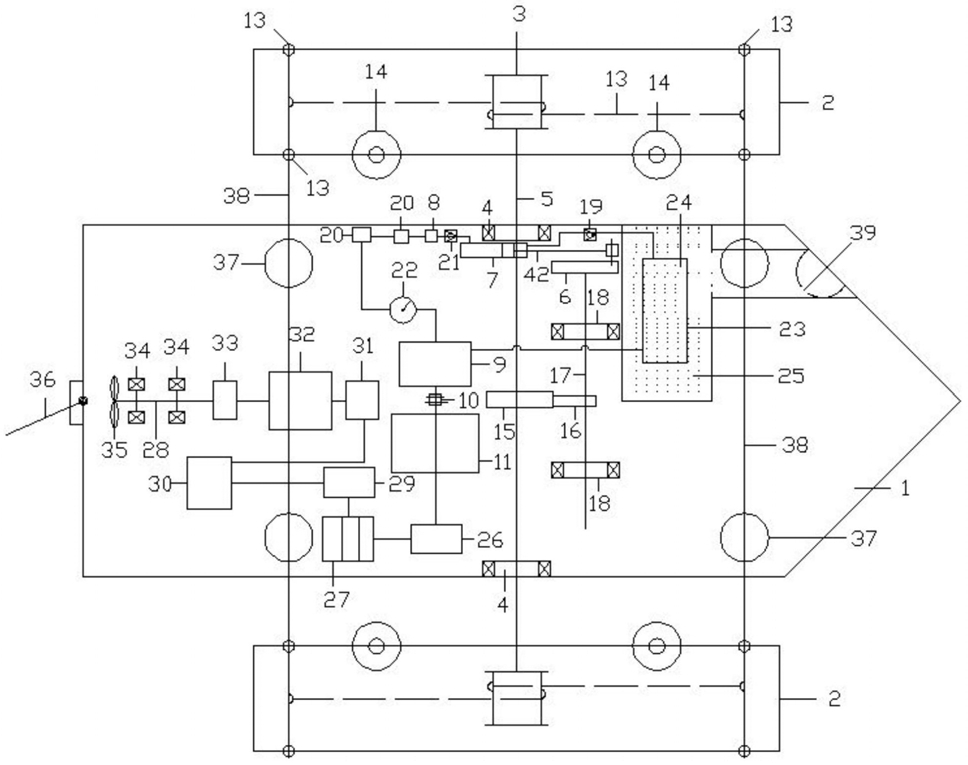

1.一种海洋波浪能驱动船,其特征在于:所述海洋波浪能驱动船包括船体、摆动箱和索铬,所述船体上设有主轴承座、传动主轴、齿轮、从动系统、液压系统、发电机和驱动系统,所述主轴承座固定在船体两侧上,所述传动主轴套在主轴承座中,所述齿轮固定在传动主轴上,所述从动系统是通过齿轮与传动主轴连接,所述液压系统位于发电机与从动系统之间,所述液压系统是通过发电机与驱动系统连接,所述摆动箱位于船体两侧,所述索铬为圆柱结构,固定在传动主轴两端,与传动主轴同轴,所述摆动箱上设有第一绳索,所述第一绳索一端固定在摆动箱前端,另一端绕过索铬固定在摆动箱后端,所述摆动箱内灌装有液体物。

2.按照权利要求1所述的一种海洋波浪能驱动船,其特征在于:所述液体物的液位为整个摆动箱内部空间的一半左右。

3.按照权利要求1所述的一种海洋波浪能驱动船,其特征在于:所述船体上还设有冷却箱和舵,所述冷却箱位于船体头部下方,其侧面设有缺口,所述舵位于船体尾端。

4.按照权利要求1所述的一种海洋波浪能驱动船,其特征在于:所述从动系统包括从动齿轮、传动轴、轴承座和偏心轮,所述从动齿轮固定在传动轴上,并与齿轮紧贴吻合连接,所述传动轴是通过偏心轮与液压系统连接,所述传动轴套在轴承座中,所述偏心轮固定在传动轴的一端上。

5.按照权利要求1所述的一种海洋波浪能驱动船,其特征在于:所述液压系统包括液压泵、液压油箱、液压油、管道、第一单向阀、流量控制器、第二单向阀、蓄能器、压力表、液压马达和联轴器,所述液压泵通过偏心轮与传动轴连接,所述液压油箱位于冷却箱内,并通过第一单向阀与液压泵连接,所述液压油灌装在液压油箱内,所述流量控制器一端通过第二单向阀与液压泵连接,另一端通过蓄能器、压力表和管道与液压马达连接,所述液压马达通过联轴器与发电机连接。

6.按照权利要求1所述的一种海洋波浪能驱动船,其特征在于:所述驱动系统包括电器元件、电动机、变速箱、尾轴、尾轴承座和推进器,所述电动机通过电器元件与发电机连接,所述变速箱位于电动机与推进器之间,并其固定在尾轴一端上,所述尾轴套在尾轴承座中,所述尾轴承座固定在船体尾部内。

7.按照权利要求6所述的一种海洋波浪能驱动船,其特征在于:所述电器元件包括充电器、蓄电池组、逆变器、配电箱和补偿器,所述发电机发出的电能依次经过所述充电器、蓄电池组、逆变器、配电箱和补偿器供电动机运转。

8.按照权利要求1至7之一所述的一种海洋波浪能驱动船,其特征在于:所述摆动箱上还设有橡胶轮和第二绳索,所述橡胶轮位于船体侧面与摆动箱侧面之间,所述第二绳索固定在摆动箱上。

9.按照权利要求8所述的一种海洋波浪能驱动船,其特征在于:所述海洋波浪能驱动船还包括立柱和横梁,所述立柱固定在船体上,所述横梁固定在立柱顶端,并通过第二绳索与摆动箱连接。
