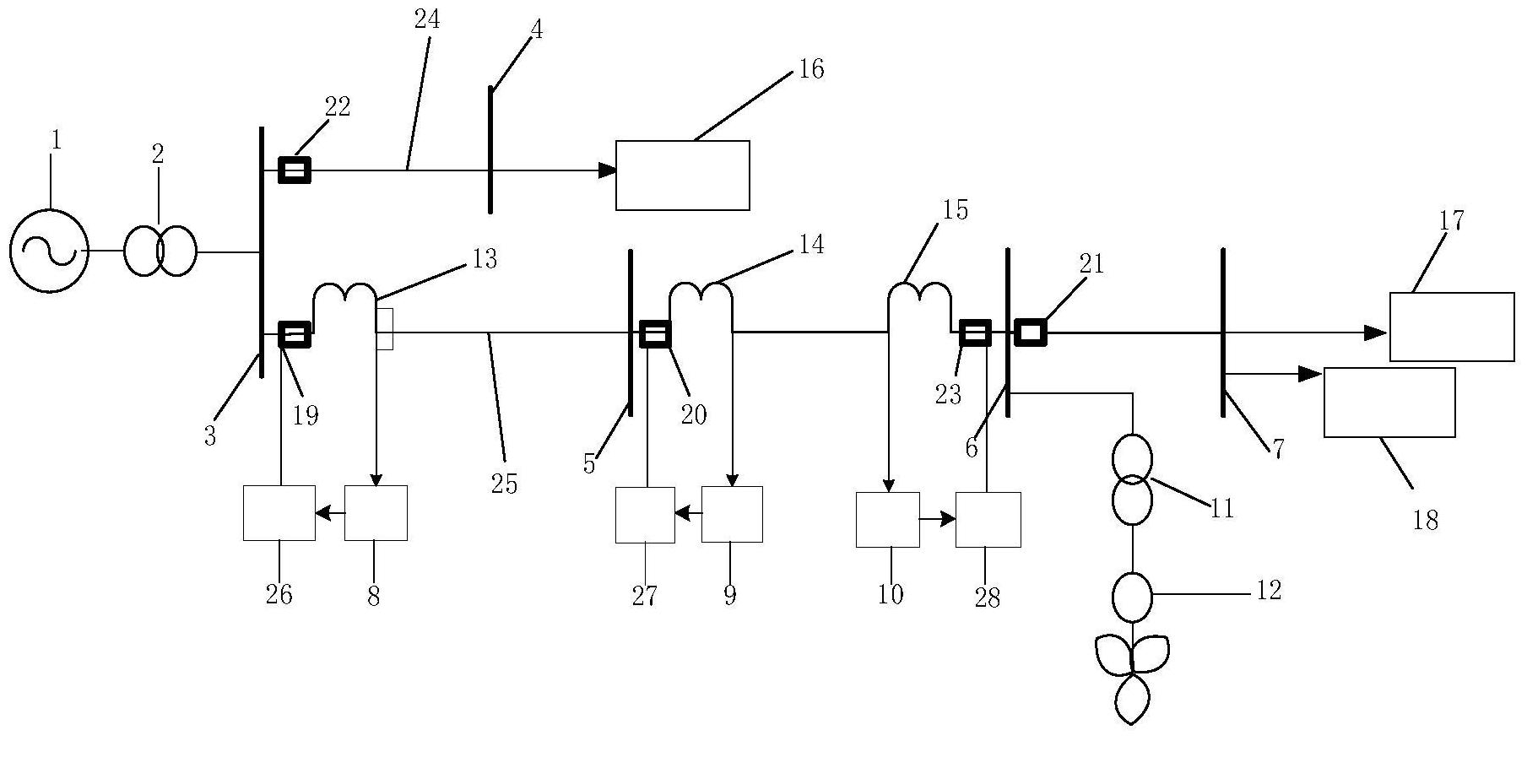

1.一种基于电流频率差的含DFIG的配电网的方向保护方法，其特征在于，采用的保护系统结构包括电源(1)，其通过降压变压器(2)连接到第一母线(3)处，从第一母线(3)处引出第一馈线(24)和第二馈线(25)；在第一馈线(24)上设置有第二母线(4)，在第二馈线(25)上依次平行设置有第三母线(5)、第四母线(6)、第五母线(7)，DFIG(12)通过升压变压器(11)接入到第四母线(6)上；在第一母线(3)的出口处第二馈线(25)上设置有第一断路器(19)和检测第一断路器(19)处电流值的第一电流互感器(13)，第一断路器(19)与第一断路器动作控制器(26)相连接，第一电流互感器(13)和第一断路器动作控制器(26)均与第一可编程处理器(8)连接；在第三母线(5)出口处设置有第二断路器(20)和检测第二断路器(20)处电流值的第二电流互感器(14)，第二断路器(20)与第二断路器动作控制器(27)相连接，第二电流互感器(14)和第二断路器动作控制器(27)均与第二可编程处理器(9)连接；在第四母线(6)出口处设置有第三断路器(21)，在的第一母线(3)的出口处第一馈线(24)上设置有第四断路器(22)，在第四母线(6)反向出口处设置有分布式风电接口出口断路器(23)和检测分布式风电接口出口断路器(23)处电流值的第三电流互感器(15)，分布式风电接口出口断路器(23)与第三断路器动作控制器(28)相连接，第三电流互感器(15)和第三断路器动作控制器(28)均与第三可编程处理器(10)连接；

其方向保护的方法，按照以下步骤实施：

步骤1：采用PSCAD仿真实验模拟配电网第一母线(3)与第三母线(5)之间发生的不同类型的故障，将得到的故障电流暂态数据导入matlab程序，通过Prony算法计算出不同故障下第一断路器(19)处、第二断路器(20)处与分布式风电接口出口断路器(23)处电流的主频率，将配电网正常工作时与发生故障时第一断路器(19)处、第二断路器(20)处与分布式风电接口出口断路器(23)处电流的主频率对比，得到电流频率差值判断标准值Hset＝

2Hz；

步骤2：通过第一电流互感器(13)、第二电流互感器(14)、第三电流互感器(15)分别采集第一断路器(19)、第二断路器(20)、分布式风电接口出口断路器(23)处的电流值，并将测得的电流值分别传递到第一可编程处理器(8)，第二可编程处理器(9)，第三可编程处理器(10)，进行数据处理，具体过程为：

2.1，首先采用Prony算法计算得出第一断路器(19)、第二断路器(20)、分布式风电接口出口断路器(23)处的电流值对应的电流主频率值，分别记为f1、f2、f3；

2.2，然后分别计算f1、f2、f3与配电网正常工作时的电流主频率50Hz的差值，将差值的绝对值与Hset进行比较，判断故障方向；

步骤3：第一可编程处理器(8)，第二可编程处理器(9)，第三可编程处理器(10)根据步骤2的故障方向的判断结果分别发出调控指令至第一断路器动作控制器(26)、第二断路器动作控制器(27)、第三断路器动作控制器(28)来控制第一断路器(19)、第二断路器(20)、分布式风电接口出口断路器(23)动作方式，实现了含DFIG的配电网的方向保护。

2.根据权利要求1所述的一种基于电流频率差的含DFIG的配电网的方向保护方法，其特征在于，步骤1和步骤2中的采用Prony算法计算第一断路器(19)处、第二断路器(20)处与分布式风电接口出口断路器(23)处电流的主频率的方法为：Prony算法的原理为：

bm＝Am exp(jθm) (1)

zm＝exp[(αm+j2πfm)Δt]

式中：n—分解的正弦分量个数；p—Prony模型的阶数；N—采样数据点的个数；Am—振幅；αm—阻尼因子；fm—振荡频率；θm—相位；Δt—采样间隔；

利用上述原理计算电流主频率的具体过程为：

(1)定义：

式中：x*(.)为x(.)的共轭复数；

(2)利用仿真试验得到的故障电流暂态数据，结合公式(2)，构造矩阵

(3)用SVD-TLS方法确定R的自回归参数a1,...,ap；

(4)求解多项式

1+a1z-1+...+apz-p＝0 (4)

得根zi(i＝1,...,p)；

(5)计算频率fi

其中i＝1,...,p。

3.根据权利要求1所述的一种基于电流频率差的含DFIG的配电网的方向保护方法，其特征在于，步骤2.2中判断故障方向的具体步骤为：当风速大于11m/s或小于10.5m/s时，故障方向判断方法如下：

(1)因为|f1-50|

(2)当|f2-50|≥Hset时，判断故障发生在第二断路器(20)的上游；当|f2-50|＜Hset，判断为故障发生在第二断路器(20)的下游；

(3)当|f3-50|≥Hset时，判断故障发生在分布式风电接口出口断路器(23)的上游；当|f3-50|＜Hset，判断故障发生在分布式风电接口出口断路器(23)的下游；

当风速为10.5～11m/s之间时，故障方向判断方法如下：

此时，上述方向判别方法失效，利用传统电流方向判别方法判断故障方向。

4.根据权利要求1所述的一种基于电流频率差的含DFIG的配电网的方向保护方法，其特征在于，步骤3的具体步骤为：(1)由于第一断路器(19)判断故障发生在其下游，如果故障位置位于速断保护范围之内，则无时限跳闸，如果在定时限速断保护范围之内，则经过延时跳闸来切除故障；

(2)当故障位于第二断路器(20)的上游时，通过第二断路器动作控制器(27)闭锁第二断路器(20)，防止保护误动作，当故障位于第二断路器(20)下游时，如果在速断保护范围内，则无时限跳闸，如在定时限速断保护范围之内，则经过延时跳闸来切除故障；

(3)当故障位于分布式风电接口出口断路器(23)的上游时，第三断路器动作控制器(28)触发保护动作信号，使分布式风电接口出口断路器(23)切断故障点与DFIG的连接，使故障快速隔离；当故障位于分布式风电接口出口断路保护器(23)的下游时，通过第三控制器(28)闭锁分布式风电接口出口断路保护器(23)，防止保护误动作。
