专利号: 2015100286959
申请人: 浙江理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 纸品制作;纸的加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

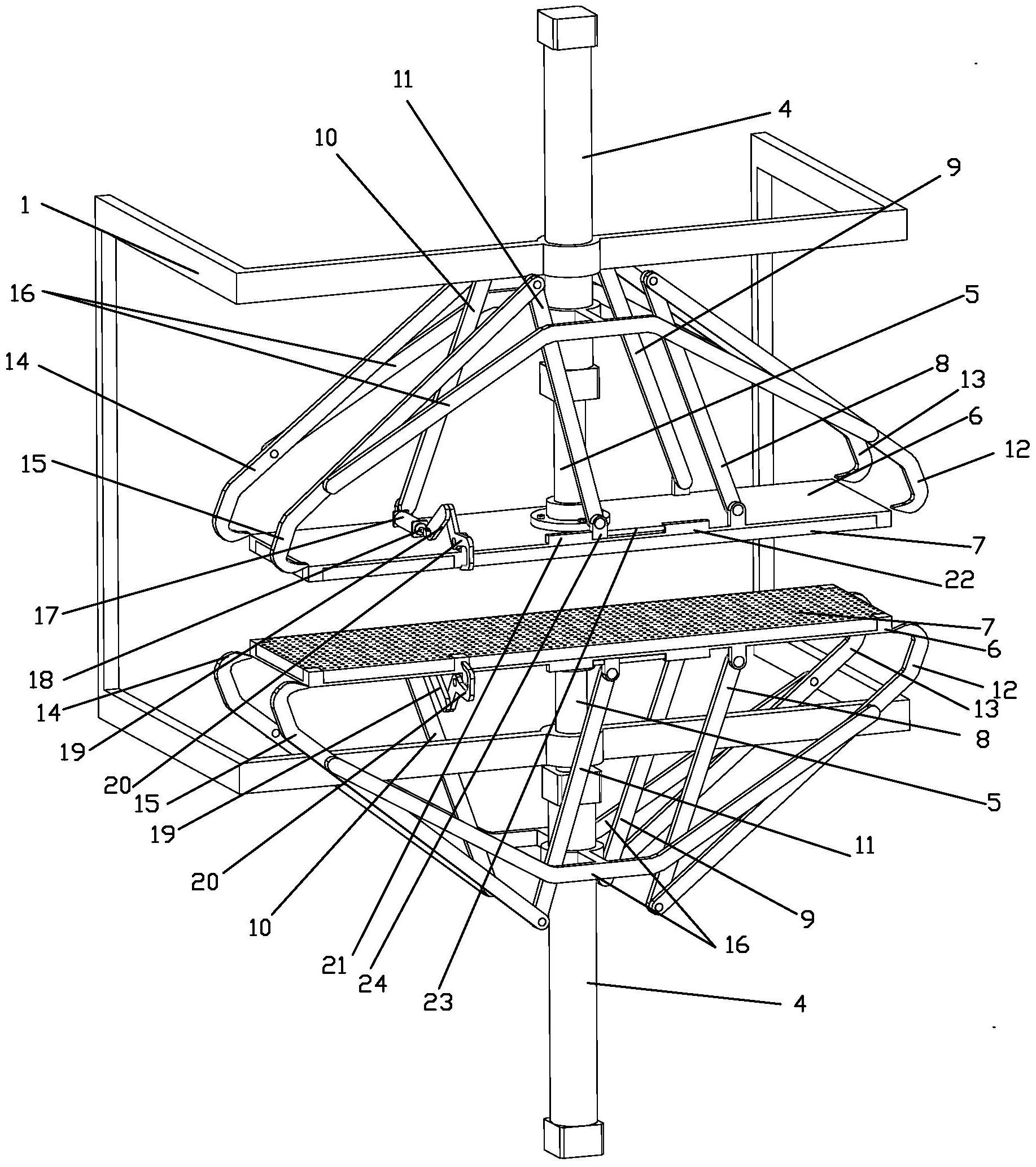

1.一种水泥袋折叠机上的水泥袋开口、折叠装置,包括机架(1),其特征在于,所述的机架(1)上安装水泥袋开口、折叠装置;所述的水泥袋开口、折叠装置包括上开口装置、下开口装置和折叠装置;所述的上开口装置和下开口装置均包括开口气缸(4),所述的开口气缸(4)与开口推杆(5)移动副连接,所述的开口推杆(5)与开口吸盘安装板(6)固连,所述的开口吸盘安装板(6)上安装有真空吸盘(7);所述的开口吸盘安装板(6)分别与第一连杆(8)、第二连杆(9)、第三连杆(10)的一端转动副连接;所述的开口吸盘安装板(6)上固定安装有第一电磁铁(21)和第二电磁铁(22),所述的第一电磁铁(21)的铁芯(23)和第二电磁铁(22)的铁芯(23)固定相连成一体,所述的铁芯(23)上固定安装有滑块(24),所述的滑块(24)与第四连杆(11)的一端转动副连接;所述的第一连杆(8)的另一端与第一夹持连杆(12)的一端转动副连接,所述的第二连杆(9)的另一端与第二夹持连杆(13)的一端转动副连接,所述的第三连杆(10)的另一端与第三夹持连杆(14)的一端转动副连接,所述的第四连杆(11)的另一端与第四夹持连杆(15)的一端转动副连接;所述的开口气缸(4)上固定安装有支架(16),所述第一夹持连杆(12)、第二夹持连杆(13)、第三夹持连杆(14)和第四夹持连杆(15)的中部分别与支架(16)的末端转动副连接;所述的第一夹持连杆(12)、第二夹持连杆(13)、第三夹持连杆(14)和第四夹持连杆(15)分别与开口吸盘安装板(6)夹持相连;所述的开口吸盘安装板(6)上固定安装有辅助夹持气缸(17),所述的辅助夹持气缸(17)与辅助夹持气缸推杆(18)移动副连接,所述的辅助夹持气缸推杆(18)与第五连杆(19)转动副连接,所述的第五连杆(19)与辅助夹(20)转动副连接;所述的辅助夹(20)与开口吸盘安装板(6)夹持相连;所述的上开口装置中的开口气缸(4)固定安装在机架(1)上,所述的下开口装置中的开口推杆(5)固定安装在机架(1)上。

2.如权利要求1所述的一种水泥袋折叠机上的水泥袋开口、折叠装置,其特征在于:所述的下开口装置中的真空吸盘(7)一侧的机架(1)上安装有折叠装置,所述的折叠装置包括折叠板导轨(39)和边角折叠气缸(43),所述的折叠板导轨(39)与折叠板(40)移动副连接;

所述的折叠板(40)与折叠板推杆(41)固连,所述的折叠板推杆(41)与折叠板气缸(42)移动副连接,所述的折叠板气缸(42)与机架(1)固连;所述的机架(1)与边角折叠气缸(43)转动副连接,所述的边角折叠气缸(43)与边角折叠推杆(44)移动副连接,所述的边角折叠推杆(44)末端与边角折叠摆杆(45)的一端转动副连接,所述的边角折叠摆杆(45)中部与机架(1)转动副连接。
