专利号: 2015100296931
申请人: 佛山市智海星空科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

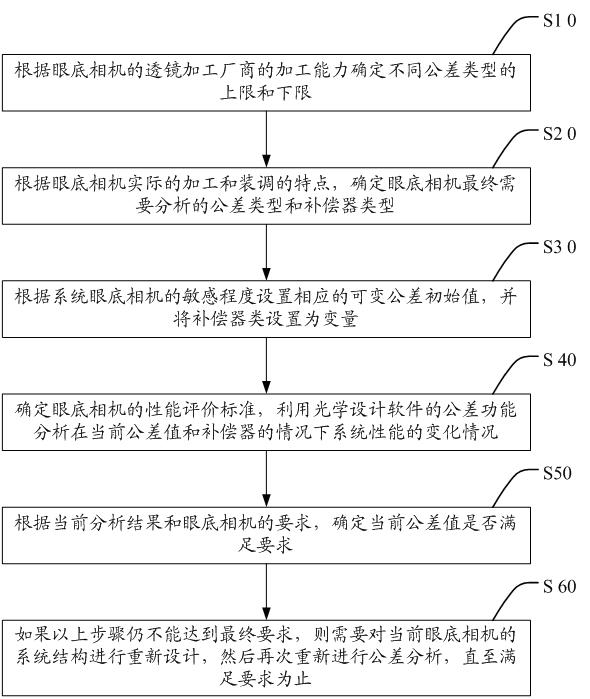

1.一种眼底相机的公差分析方法,其特征在于,包括以下步骤:

A、根据眼底相机的透镜加工厂商的加工能力,确定不同公差类型的上限和下限;

B、根据眼底相机实际的加工和装调的特点,确定眼底相机最终需要分析的公差类型和补偿器类型,用于补偿由元件公差引起的系统性能下降;

C、根据系统眼底相机的敏感程度设置相应的可变公差初始值,并将补偿器类型设置为变量,初始公差值的确定依据系统性能对参数变化的敏感程度;

D、确定眼底相机的性能评价标准,利用光学设计软件的公差功能分析在当前公差值和补偿器的情况下系统性能的变化情况;

E、根据当前分析结果和眼底相机的要求,确定当前公差值是否满足要求,如果满足,公差分析完成;如果不能满足,则需要对公差进行分析,加严敏感的公差参数,放宽非敏感参数,然后重复步骤D,直至达到最终要求;

F、如果以上步骤仍不能达到最终要求,则需要对当前眼底相机的结构进行重新设计,然后再次重新进行公差分析,直至满足要求为止。

2.根据权利要求1所述的眼底相机的公差分析方法,其特征在于,所述公差包括:曲率公差、局部光圈公差、厚度公差、折射率公差、色散率公差、光楔公差和桶形倾斜公差。

3.根据权利要求1所述的眼底相机的公差分析方法,其特征在于,所述步骤D包括:在CODE V中利用TOR 互公差分析功能进行公差分析,通过不断的调整,最终确定的厚度公差、套样板公差、光楔公差、不规则度公差的公差分配如下表所示:其中,透镜的排列顺序为从接目物镜到成像物镜依次是透镜 1 到透镜 10;DLT表示厚度公差,DLF表示套样板公差,TRX表示X方向的光楔公差,TRY表示Y方向的光楔公差,CYD和CYN表示表面不规则公差。

4.根据权利要求3所述的眼底相机的公差分析方法,其特征在于,所述步骤D还包括:在CODE V中利用TOR 互公差分析功能进行公差分析,通过不断的调整,最终确定的公差类型为桶形公差、偏心公差、折射率公差和色散率公差,如下表所示:上表对透镜的加工公差和装调的偏心、倾斜等公差进行了分配,其中BTX表示X方向的桶形倾斜公差,BTY表示Y方向的桶形倾斜公差,DSX表示X方向的装调偏心公差,DSY表示Y方向的装调偏心公差,DLN表示折射率公差,DLV表示色散率公差。

5.根据权利要求4所述的眼底相机的公差分析方法,其特征在于,所述步骤D中,设置像面的轴向位移作为补偿器,最大补偿量为0.1 mm。
