1.一种聚合物稳定的金属纳米粒子水溶胶催化α -蒎烯加氢制备顺式蒎烷的方法，其特征在于催化剂是以Ρ123(聚氧乙烯-聚氧丙烯-聚氧乙烯三嵌段共聚物)为稳定剂，在水介质中通过加氢还原法制备出的钌纳米粒子水溶胶，在温和条件下直接高效催化α -蒎稀加氛，尚选择性、尚稳定性的制备顺式派烧。

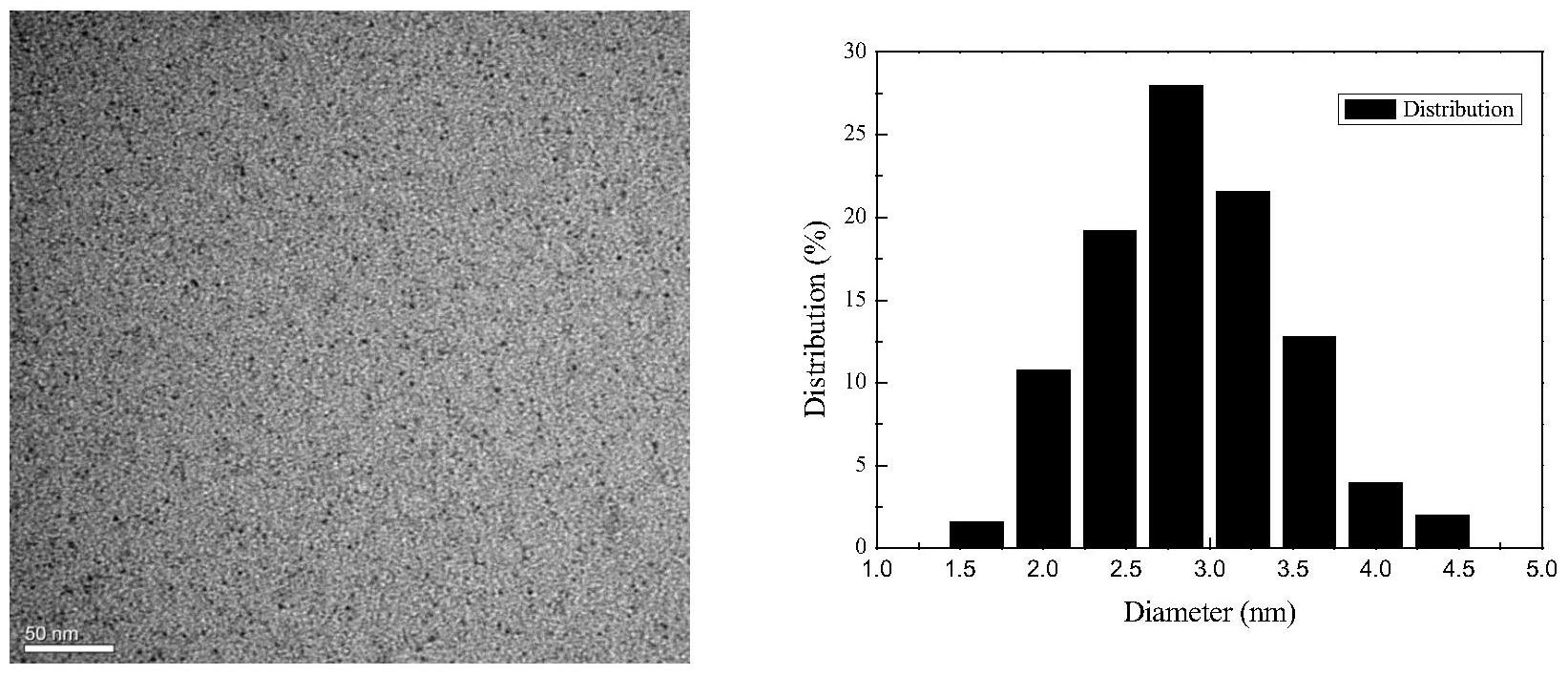

2.—种权利要求1所述的Ρ123聚合物稳定的金属钌纳米粒子水溶胶催化剂的制备方法，其特征在于制备过程如下: 在不锈钢反应釜中加入Ρ123及去离子水，室温搅拌均匀。再加入一定量的RuCl3.3Η20，充分搅拌后先用仏将釜内空气置换4次，之后充入0.5MPa H2，60°C反应lh，得到P123稳定的黑色钌纳米粒子水溶胶催化剂。

3.—种权利要求1或2所述的P123聚合物稳定的金属钌纳米粒子水溶胶催化剂，在无有机溶剂，原料α -蒎烯与钌纳米粒子水溶胶催化剂的摩尔比为200，反应温度40°C，反应时间2h，氢气压力0.7MPa的温和反应条件下，直接加氢制备顺式蒎烷。
