专利号: 2015100312544
申请人: 陈大伟
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

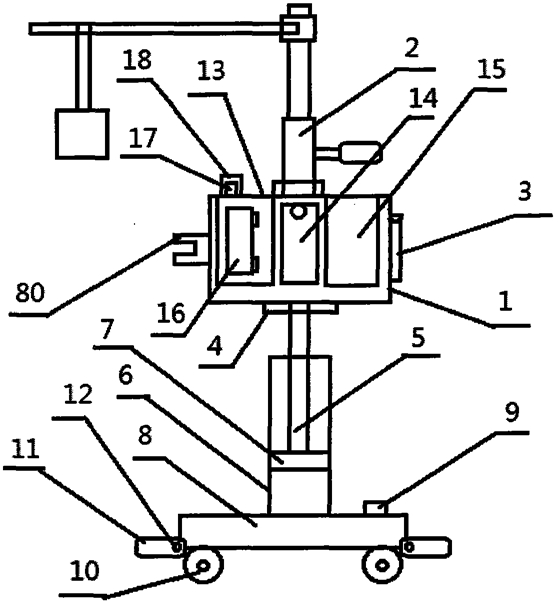

1.一种肿瘤内科冷冻药物双用介入治疗器,包括多功能组合箱(1)、治疗盒支撑装置(2)和开关操作板(3),其特征在于:

多功能组合箱(1)下侧设有组合箱承托盘(4),组合箱承托盘(4)下侧设有组合箱升降推动柱(5),组合箱升降推动柱(5)下侧设有组合箱升降压力泵(6),组合箱升降压力泵(6)内设有推动活塞(7),组合箱升降压力泵(6)下侧设有防倾倒加固底盘(8),防倾倒加固底盘(8)右侧设有脚踏式压力泵开关(9),防倾倒加固底盘(8)左下侧设有组合箱万向轮(10),组合箱万向轮(10)左侧设有固定防滑器(11),固定防滑器(11)上设有防滑器旋转螺栓(12),多功能组合箱(1)内设有电源盒(13),电源盒(13)右侧设有治疗盒存放仓(14),治疗盒存放仓(14)右侧设有治疗盒清洗消毒仓(15),电源盒(13)内设有充电电池(16),电源盒(13)上侧设有充电接口(17),充电接口(17)上设有充电接口防尘盖(18);

治疗盒支撑装置(2)位于多功能组合箱(1)上侧,治疗盒支撑装置(2)通过固定旋转环(19)和多功能组合箱(1)连接,治疗盒支撑装置(2)右侧设有装置旋转把手(20),装置旋转把手(20)上设有软体握柄(21),治疗盒支撑装置(2)上侧设有升降立柱(22),升降立柱(22)上设有立柱固定螺栓(23),升降立柱(22)上侧设有立柱嵌套环(24),立柱嵌套环(24)上侧设有防脱落保护盖(25),立柱嵌套环(24)左侧设有滑动横梁(26),滑动横梁(26)上设有治疗盒推送器(27),治疗盒推送器(27)通过推送器固定螺栓(28)与滑动横梁(26)连接,治疗盒推送器(27)内设有内置活塞(29),内置活塞(29)下侧设有治疗盒推送杆(30),治疗盒推送杆(30)下侧设有治疗盒连接盘(31),治疗盒连接盘(31)上设有治疗盒电源插槽(32),治疗盒存放仓(14)上设有治疗盒防尘门(33),治疗盒防尘门(33)通过防尘门活页(34)与治疗盒存放仓(14)连接,治疗盒防尘门(33)右侧设有防尘门固定锁(35),治疗盒存放仓(14)内设有治疗盒悬挂插槽(36),治疗盒悬挂插槽(36)上设有肿瘤治疗盒(37),治疗盒清洗消毒仓(15)上设有消毒仓保护盖(38),消毒仓保护盖(38)通过保护盖活页(39)与治疗盒清洗消毒仓(15)连接,消毒仓保护盖(38)右侧设有保护盖固定锁(40);

肿瘤治疗盒(37)上侧设有连接盘嵌套环(41),连接盘嵌套环(41)左侧设有治疗盒电源插块(42),肿瘤治疗盒(37)内设有介入针推送泵(43),介入针推送泵(43)内设有介入针推送活塞(44),介入针推送活塞(44)下侧设有一次性介入治疗针(45),介入针推送泵(43)下侧设有治疗针推送通道(46),介入针推送活塞(44)上侧设有双通连接头(47),双通连接头(47)左侧设有肿瘤药物输送管(48),肿瘤药物输送管(48)下侧设有单向阀(49),单向阀(49)下侧设有药物仓(50),药物仓(50)内设有压力气囊(51),压力气囊(51)下侧设有肿瘤药物存放盒(52),肿瘤药物存放盒(52)右下侧设有液体感应芯片(53),药物仓(50)左侧设有药物补充口(54,)药物补充口(54)上侧设有药物补充提醒灯(55),双通连接头(47)右侧设有制冷氮通道管(56),制冷氮通道管(56)上设有氮气检测芯片(57),氮气检测芯片(57)右侧设有蜂鸣器(58),制冷氮通道管(56)下侧设有冷冻仓(59),冷冻仓5(9)内设有氮气存放盒6(0),氮气存放盒(60)上侧设有拆卸环(61),制冷氮通道管通(56)过拆卸环(61)与氮气存放盒(60)连接,冷冻仓(59)右侧设有密封推拉门(62),密封推拉门(62)通过推拉门插槽(63)与冷冻仓(59)连接,密封推拉门(62)上设有推拉门把手(64),肿瘤治疗盒(37)右上侧设有治疗盒挂钩(65);

治疗盒清洗消毒仓(15)内设有烘干电扇(66),烘干电扇(66)右侧设有出风口(67),出风口(67)上侧设有杀菌灯(68),治疗盒清洗消毒仓(15)下侧设有清洗药液循环仓(69),清洗药液循环仓(69)内设有清洗药液盒(70),清洗药液盒(70)右侧设有废液回收盒(71),清洗药液盒(70)左侧设有药液推送泵(72),清洗药液盒(72)上侧设有药物循环口(73),废液回收盒(71)右侧设有废液排放通道(74),废液排放通道(74)右侧设有排放通道封盖(75);

开关操作板(3)位于多功能组合箱(1)右侧,开关操作板(3)左上侧设有药物冷冻治疗开关(76),药物冷冻治疗开关(76)下侧设有介入针推送开关(77),开关操作板(3)右上侧设有清洗烘干开关(78),清洗烘干开关(78)下侧设有推送器升降开关(79)。

2.根据权利要求1所述的肿瘤内科冷冻药物双用介入治疗器,其特征在于:所述多功能组合箱(1)左侧设有床位固定架子(80)。

3.根据权利要求1所述的肿瘤内科冷冻药物双用介入治疗器,其特征在于:所述治疗盒存放仓(14)内设有紫外线消毒灯(81)。

4.根据权利要求1所述的肿瘤内科冷冻药物双用介入治疗器,其特征在于:所述肿瘤治疗盒(37)下侧设有人体垫环(82)。

5.根据权利要求1所述的肿瘤内科冷冻药物双用介入治疗器,其特征在于:所述药物补充口(54)左侧设有补充口防尘封盖(83)。

6.根据权利要求1所述的肿瘤内科冷冻药物双用介入治疗器,其特征在于:所述氮气存放盒(60)下侧设有存放盒固定底盘(84)。

7.根据权利要求1所述的肿瘤内科冷冻药物双用介入治疗器,其特征在于:所述药物循环口(73)上侧设有防倒流单向阀(85)。

8.根据权利要求1-7任一项所述的肿瘤内科冷冻药物双用介入治疗器,其特征在于:

所述药物冷冻治疗开关(76)右侧设有开关名称标签盒(86)。
