专利号: 2015100358232
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

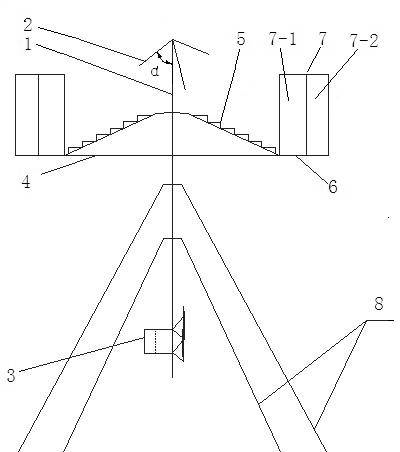

1.一种河道污染物去除装置,其特征是:包括一个竖直空心管(1),竖直空心管(1)上段位于河道的水面之上、下段伸入河道的水面下;竖直空心管(1)的顶部开口密封,有2~4个折弯空心管(2)的一端均伸入竖直空心管(1)的密封顶部开口内并固定连接竖直空心管(1),折弯空心管(2)自伸出竖直空心管(1)顶部开口处向下折弯一定角度,折弯空心管(2)下方是在水面之上且通过轴承连接竖直空心管(1)的锥形筒(4),锥形筒(4)外侧表面上设置台阶(5),台阶(5)的外表面上固定有磷酸银催化剂;锥形筒(4)的下边缘向外水平延伸有一平台(6),平台(6)上表面外边沿处固定设有第一叶片(7);在水面下的竖直空心管(1)的下段上固定设有第二叶片(3);在第二叶片(3)和锥形筒(4)之间的竖直空心管(1)通过轴承连接支架(8)的上端,支架(8)的下端被固定在河底。

2.根据权利要求1所述的河道污染物去除装置,其特征是:所述2~4个折弯空心管(2)沿竖直空心管(1)的圆周方向均匀布置。

3.根据权利要求1所述的河道污染物去除装置,其特征是:竖直空心管(1)与折弯空心管之间的夹角为50~60°。

4.根据权利要求1所述的河道污染物去除装置,其特征是:有3个第一叶片(7)沿竖直空心管(1)的圆周方向均匀布置,每个第一叶片(7)均由1块固定板(7-1)和1块转动板(7-2)组成,固定板(7-1)的底壁固定连接平台(6)的上表面,固定板(7-1)的外侧壁与平台(6)的外沿平齐,固定板(7-1)的外侧壁与转动板(7-2)的内侧壁之间可旋转连接,转动板(7-2)可绕固定板(7-1)的外侧壁作单向旋转运动,转动角度在0~75°之间。

5.根据权利要求1所述的河道污染物去除装置,其特征是:锥形筒(4)的上端是小端,下端是大端;台阶(5)由锥形筒(4)的上端小端部位连续地设置至大端部位,台阶(5)面逐渐地下移至大端部位。

6.根据权利要求1所述的河道污染物去除装置,其特征是:有3个第二叶片(3)沿竖直空心管(1)的圆周方向均匀布置,每个第二叶片(3)均由1块固定板(3-1)和1块转动板(3-2)组成,固定板(3-1)的内侧固定连接于竖直空心管(1)的管壁上,固定板(3-1)的外侧与转动板(3-2)的内侧之间可旋转连接,转动板(3-2)可绕固定板(3-1)的外侧边作单向旋转运动,转动角度在0~75°之间。
