1.一种稀土离子掺杂的Ca4Y6(SiO4)6O微晶玻璃，其特征在于摩尔百分比组成为：SiO2：

30～50％，H3BO3：5～10％，Y2O3：10～20％，Al2O3：5～10％，Na2CO3：5～10％，K2CO3：5～

3+ 2+

12％，CaCO3：5～12％，KF：0.5～1.5％，Re：0.05～5％；其中Re为Re 或Re 中的至少一种。

3+

2.根据权利要求1所述的稀土离子掺杂Ca4Y6(SiO4)6O微晶玻璃，其特征在于Re 为

3+ 3+ 3+ 3+ 3+ 3+ 3+

Tb 、Yb 、Ce 、Tm 、Dy 、Ho 、Nd 中的任意一种。

2+

3.根据权利要求1所述的稀土离子掺杂Ca4Y6(SiO4)6O微晶玻璃，其特征在于Re 为

2+

Mn 。

4.一种如权利要求1所述的稀土离子掺杂Ca4Y6(SiO4)6O微晶玻璃的制备方法，其特征在于包括下列具体步骤：(1)SiO2-H3BO3-Y2O3-Al2O3-Na2CO3-K2CO3-CaCO3-KF-Re系玻璃基体的熔制：按以下摩尔百分比的配方：SiO2：30～50％，H3BO3：5～10％，Y2O3：10～20％，Al2O3：

5～10％，Na2CO3：5～10％，K2CO3：5～12％，CaCO3：5～12％，KF：0.5～1.5％，Re：

0.05～5％，称量分析纯原料，将原料混合均匀后倒进石英坩锅或铂金坩锅中熔化，熔化温度1400～1500℃，保温1～2小时，将玻璃熔体倒入铸铁模内，然后置于马弗炉中进行退火，于玻璃转变温度Tg温度保温1-4小时后，关闭马弗炉电源自动降温至室温，取出玻璃，用于微晶化热处理；

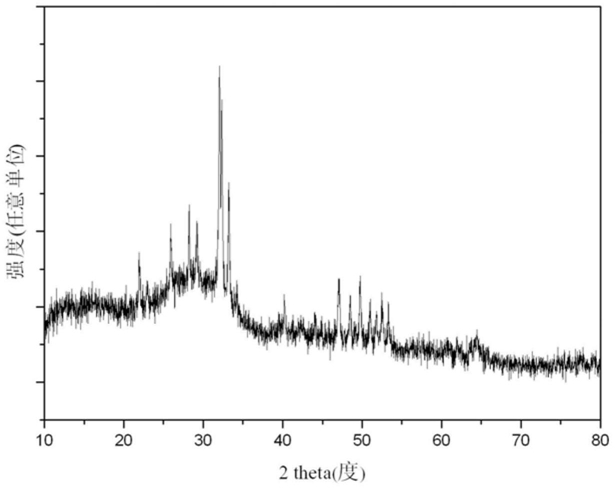

(2)Ca4Y6(SiO4)6O微晶玻璃制备：根据玻璃的热分析测试数据，将制得的玻璃在其第一析晶峰附近于马弗炉炉中热处理

1～4小时，然后关闭马弗炉电源自动降至室温，得到透明的稀土离子掺杂的Ca4Y6(SiO4)6O微晶玻璃样品。
