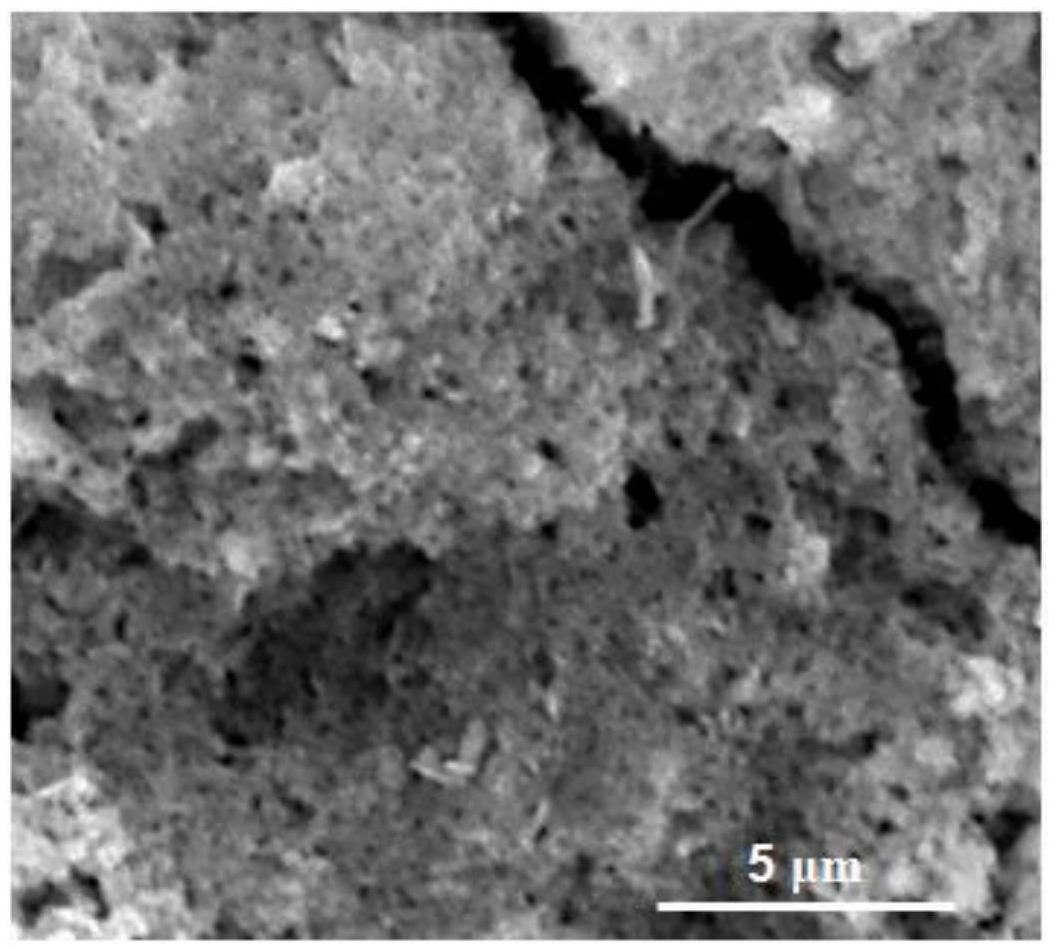

1.一种氮掺杂石墨烯与四氧化三钴空心纳米球复合材料，其特征在于，所述复合材料包括氮掺杂石墨烯基质，和附着于所述氮掺杂石墨烯基质上的四氧化三钴空心球。

2.一种制备如权利要求1所述的氮掺杂石墨烯与四氧化三钴空心纳米球复合材料的方法，其特征在于，包括以下步骤：

1)氧化石墨分散液的制备：以石墨为原料制备氧化石墨，并将制得的氧化石墨超声分散于水中，配制成氧化石墨分散液备用；

2)含氮前驱体的制备：将三聚氰胺与甲醛按物质的量之比为1:2～5溶于水中，在

50-90℃下加热，搅拌，得到透明的含氮前驱体三聚氰胺树脂溶液；

3)将所述氧化石墨分散液与所述三聚氰胺树脂溶液按体积比8～12：1混匀，并按每克氧化石墨投入10～20mmol钴盐的比例加入所述钴盐，搅拌或超声，使其形成均匀分散液；其中，所述钴盐为氯化钴、醋酸钴、硫酸钴或硝酸钴中的一种或两种以上任意比例的混合物；

4)水热处理：将所述混合分散液于120～180℃下反应8～15小时，分离沉淀、洗涤、干燥，得到固体粉末；

5)热解：将所述固体粉末在氮气保护下热解，得到氮掺杂石墨烯/钴复合材料；

6)氧化处理：将所述氮掺杂石墨烯/钴复合材料在空气中氧化处理，即得所述氮掺杂石墨烯与四氧化三钴空心纳米球复合材料。

3.根据权利要求2所述的氮掺杂石墨烯与四氧化三钴空心纳米球复合材料的制备方法，其特征在于，步骤1)所述氧化石墨的具体制备方法为：将石墨与硝酸钠以质量比2～

4:1加入浓硫酸中，搅拌下加入2～5倍于所述石墨质量的高锰酸钾，混合均匀，用冰水浴控制温度低于20℃搅拌0.5～3h，然后升高温度至32～38℃反应1～4h，缓慢滴加35～

50倍石墨质量的去离子水，充分搅拌均匀，待体系温度下降时加入双氧水终止反应，抽滤、洗涤、干燥后即得氧化石墨。

4.根据权利要求2所述的氮掺杂石墨烯与四氧化三钴空心纳米球复合材料的制备方法，其特征在于，步骤5)中，所述热解温度为450-650℃，热解时间为1～2小时。

5.根据权利要求2所述的氮掺杂石墨烯与四氧化三钴空心纳米球复合材料的制备方法，其特征在于，步骤6)中，所述氧化处理温度为150～300℃，氧化时间为1～2小时。

6.如权利要求1所述的氮掺杂石墨烯与四氧化三钴空心纳米球复合材料的应用。

7.根据权利要求6所述的氮掺杂石墨烯与四氧化三钴空心纳米球复合材料的应用，其特征在于，所述复合材料用作电极材料。

8.根据权利要求7所述的氮掺杂石墨烯与四氧化三钴空心纳米球复合材料的应用，其特征在于，所述电极材料用于锂离子电池、钠离子电池或超级电容器。

9.根据权利要求6所述的氮掺杂石墨烯与四氧化三钴空心纳米球复合材料的应用，其特征在于，所述复合材料用作催化剂。

10.根据权利要求9所述的氮掺杂石墨烯与四氧化三钴空心纳米球复合材料的应用，其特征在于，所述催化剂为氧还原电催化剂，用于燃料电池或金属-空气电池；所述催化剂或用于精细化学品合成、电化学传感器和生物传感器。
