1.一种分离稀土元素的方法，其特征在于：所述方法的具体步骤如下：

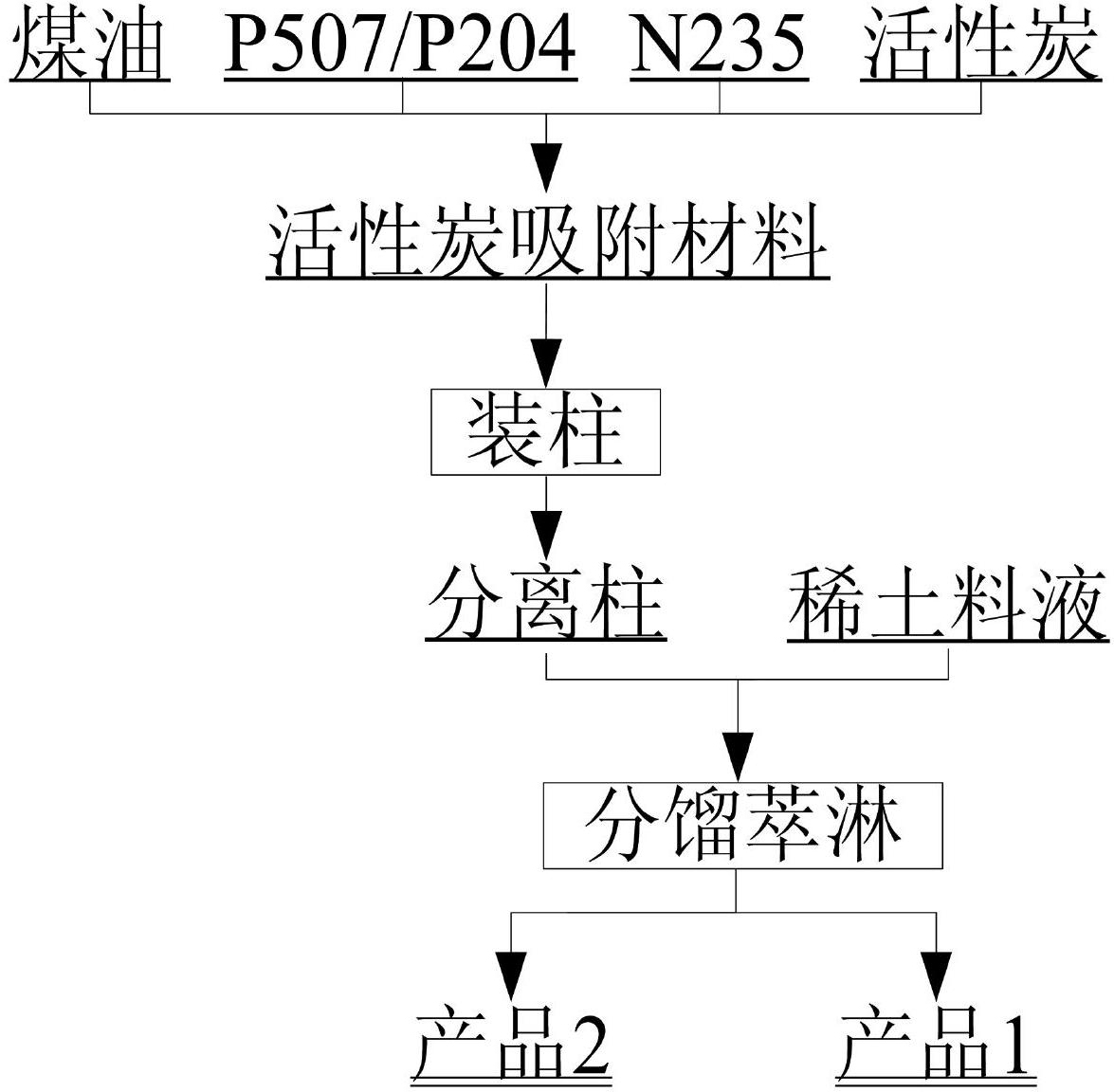

(1)活性炭吸附材料的制备：

将酸性磷类萃取剂、胺类萃取剂与磺化煤油按体积比为1:0.3～5:0～8的比例混合形成有机相，将有机相与粒度为5～500目的活性炭按质量比为0.1～5:1的比例混合均匀形成活性炭吸附材料；

(2)装柱：

将步骤(1)所得到的活性炭吸附材料用湿法装柱法装入柱径为1～300cm、高径比为

1～80:1的离子交换柱；

(3)柱分离：

步骤(2)装柱得到的离子交换柱进行多柱串联得到分离柱，串联方式如图2，分离柱按照柱子连接区段分为萃取柱(F)、洗涤柱(W)和反萃柱(H)，柱走向是沿萃取柱(F)、洗涤柱(W)和反萃柱(H)方向；第一萃取柱(F1)与第n洗涤柱(Wn)连接，第一洗涤柱(W1)与第n-1反萃柱(Hn)连接；用pH值为3～5的稀土料液以0.1～20cm·min 的流速从第一萃取-1柱(F1)处流经分离柱，用浓度为0.1～6mol/L的盐酸以0.1～20cm·min 的流速从第一反萃柱(H1)处流经分离柱，从第n反萃柱(Hn)处流出的反萃液以洗液的形式以0.1～-1

20cm·min 的流速从第一洗涤柱(W1)流经分离柱；经过时间 后，其中：Dmax为单根柱子稀土吸附饱和量，MF为料液质量流量，fA为料液易萃组分摩尔分数，λ为过萃系数，第一萃取柱(F1)进入洗涤段，第一洗涤柱(W1)进入反萃段；在第n萃取柱(Fn)处得到稀土难萃组分，在第n反萃柱(Hn)处得到稀土易萃组分；

(4)柱洗涤：

使用后的含酸分离柱用蒸馏水洗涤至洗出液pH值大于3，得到空白柱；

(5)柱循环：

洗涤后的空白柱再循环步骤(3)～(4)实现采用分馏萃淋工艺分离稀土元素。

2.如权利要求1所述的一种分离稀土元素的方法，其特征在于：步骤(1)中，所述的磷类萃取剂为二(2-乙基己基磷酸)或2-乙基己基磷酸单2-乙基己基酯；所述的胺类萃取剂为三烷基叔胺。

3.如权利要求1所述的一种分离稀土元素的方法，其特征在于：步骤(1)中，所述的有机相为酸性磷类萃取剂、胺类萃取剂与磺化煤油按体积比为1:0.3～5:0～8的比例混合所形成的有机相，所述活性炭的粒度为5～500目，有机相与活性炭质量比为0.1～5:1。

4.如权利要求1所述的一种分离稀土元素的方法，其特征在于：步骤(2)中，所述的离子交换柱柱径为1～300cm、高径比为1～80:1。

5.如权利要求1所述的一种分离稀土元素的方法，其特征在于：步骤(4)中，所述的稀土料液的pH值为3～5。

6.如权利要求1所述的一种分离稀土元素的方法，其特征在于：步骤(3)中，多柱串联采用分馏萃淋工艺实现稀土元素的分离；在第一萃取柱(F1)进料液，由第n反萃柱(Hn)分流以洗液的形式流经第一洗涤柱(W1)柱，在第一反萃柱(H1)进反萃酸；经过时间后，其中：Dmax为单根柱子稀土吸附饱和量，MF为料液质量流量，fA为料液易萃组分摩尔分数，λ为过萃系数，第一萃取柱(F1)进入洗涤段成为第n洗涤柱(Wn)，第一洗涤柱(W1)柱进入反萃段成为第n反萃柱(Hn)，在第n萃取柱(Fn)、第n反萃柱(Hn)处分别得到稀土难萃组分、稀土易萃组分。

7.如权利要求1-6任一项所述的一种分离稀土元素的方法，其特征在于：分馏萃淋工艺技术方案中所述离子交换柱用搅拌槽替代。
