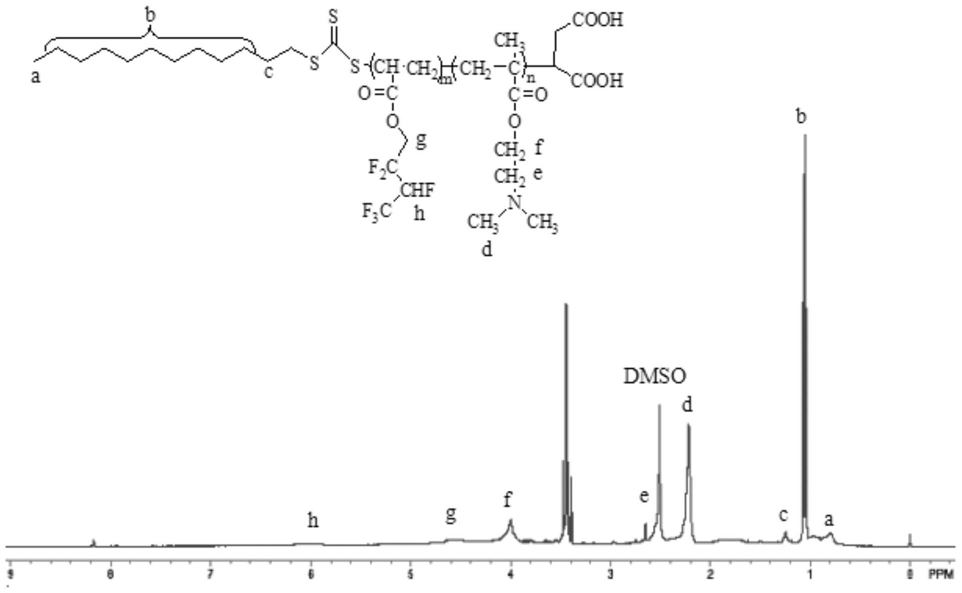

1.一种阳离子型含氟两亲性嵌段共聚物胶束的制备方法，其特征在于，具体包括以下步骤：步骤1：采用RAFT聚合技术制备聚甲基丙烯酸N,N二甲氨基乙酯大分子RAFT试剂；

步骤2：将步骤1得到的聚甲基丙烯酸N,N二甲氨基乙酯大分子RAFT试剂与去离子水、丙烯酸六氟丁酯按照质量比为1.5︰1500～11250︰75～450混合，得到混合液；

步骤3：将步骤2得到的混合液除氧后加热升温至65℃～75℃，然后滴加引发剂水溶液，滴加完毕后保持无氧环境反应3～4.5h，得到阳离子型含氟两亲性嵌段共聚物胶束。

2.如权利要求1所述的一种阳离子型含氟两亲性嵌段共聚物胶束的制备方法，其特征在于，所述步骤1具体为：步骤1.1：室温下，将偶氮二异丁腈︰甲基丙烯酸N,N二甲氨基乙酯︰1,4-二氧六环︰RAFT试剂按照质量比4︰350︰630～1470︰21加入到反应器中，搅拌均匀，得到含甲基丙烯酸N,N二甲氨基乙酯的混合物；

步骤1.2：向步骤1.1得到的含甲基丙烯酸N,N二甲氨基乙酯的混合物中通氩气20～

30min，然后加热将温度升至60℃～80℃，在氩气保护下反应6～10h，得到聚甲基丙烯酸N,N二甲氨基乙酯大分子RAFT试剂。

3.如权利要求2所述的一种阳离子型含氟两亲性嵌段共聚物胶束的制备方法，其特征在于，所述步骤1.1中RAFT试剂为2-{[(十二烷基硫基)硫代甲酰基]硫烷基}琥珀酸、

2-(乙氧基羰基)异丙酯、二硫代苯甲酸异丙苯酯中的任意一种。

4.如权利要求1或2所述的一种阳离子型含氟两亲性嵌段共聚物胶束的制备方法，其特征在于，所述步骤1中的聚甲基丙烯酸N,N二甲氨基乙酯大分子RAFT试剂的相对分子质

3 3

量为1.7×10～5.9×10 、分子量分布为1.03～1.54。

5.如权利要求1所述的一种阳离子型含氟两亲性嵌段共聚物胶束的制备方法，其特征在于，所述步骤3中的引发剂水溶液为偶氮二异丁基脒盐酸盐水溶液。

6.如权利要求1或5所述的一种阳离子型含氟两亲性嵌段共聚物胶束的制备方法，其特征在于，所述步骤3中的引发剂水溶液的浓度为0.2～1mol/L，引发剂与聚甲基丙烯酸N,N二甲氨基乙酯大分子RAFT试剂的摩尔比为1:1。

7.如权利要求6所述的一种阳离子型含氟两亲性嵌段共聚物胶束的制备方法，其特征在于，所述步骤3中引发剂水溶液的滴加时间为10～30min。

8.如权利要求1所述的一种阳离子型含氟两亲性嵌段共聚物胶束的制备方法，其特征在于，所述步骤3得到的阳离子型含氟两亲性嵌段共聚物胶束的平均粒径为15～200nm、Zeta电位为+33.0mv～+36.3mv。
