专利号: 2015100502182
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

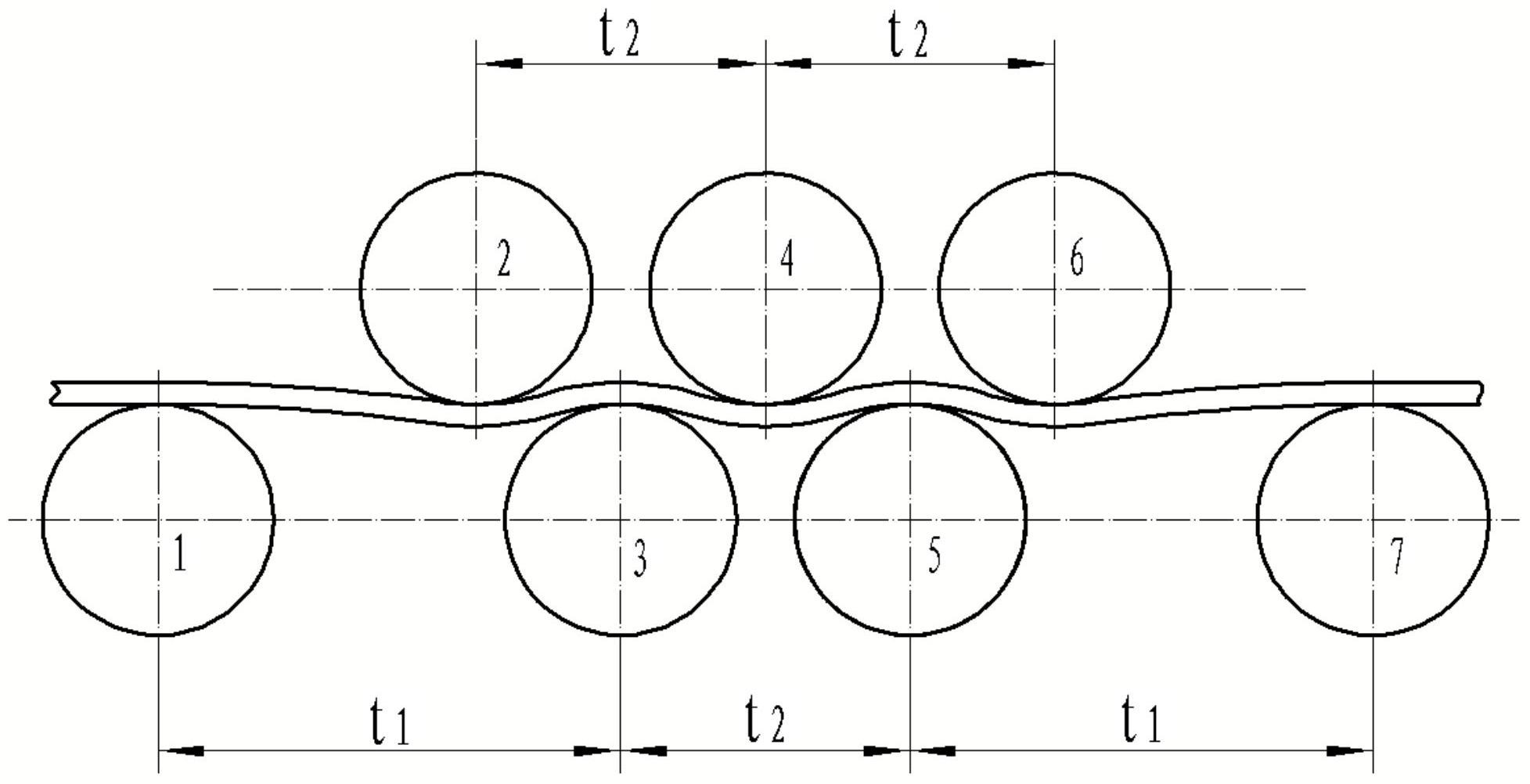

1.一种七辊厚板矫直机辊缝调整方法,其特征在于:以下l1、l2、l4、l6、l7分别对应是1号导辊、2号工作辊、4号工作辊、6号工作辊和7号导辊的调整量,3号工作辊和5号工作辊是固定的,不作调整,

其中,xh——板厚影响系数;

xσ——强度影响系数;

t1——导辊辊距,t1=600mm;

t2——中间各辊辊距,t2=520mm;

σs——钢板屈服强度,300MPa—700MPa;

h——钢板板厚,30mm-75mm;

E——钢板弹性模量,根据钢板材料的不同,E可取不同的值;

ξ3——考虑大变形程度的系数,ξ3为2.5;

——3号工作辊的弹复曲率;

所述3号工作辊的弹复曲率 可由方程:

通过迭代的方法求得;

其中,σs——钢板屈服强度,300MPa—700MPa;

h——钢板板厚,30mm-75mm;

E——钢板弹性模量,根据钢板材料的不同,E可取不同的值;

——钢板原始曲率,取

η——钢板材料强化系数,根据钢板材料的不同,η可取不同的值;

所述板厚影响系数xh,根据实际需要矫直的钢板厚度,其具体取值可从板厚影响系数xh取值曲线中读出;

所述强度影响系数xσ,根据实际需要矫直的钢板的屈服强度,其具体取值可从强度影响系数xσ取值曲线中读出。
