专利号: 2015100502799
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

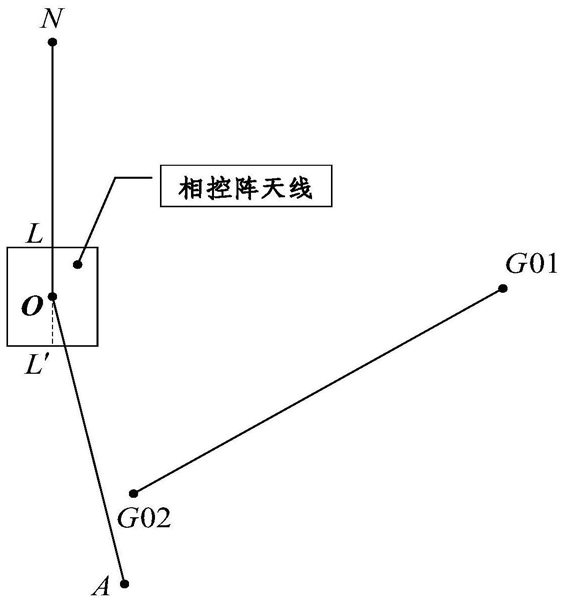

1.一种基于陀螺定向的标校相控阵天线北方向的测量方法,其特征在于,包括以下步骤:第一步,在相控阵天线四周空旷处选取地面点A,该点A与相控阵天线中心点O通视;

在A点安置陀螺全站仪,使得该陀螺全站仪照准O点并测得测线AO的方位角αAO;

第二步,根据正反方位角相差180度的基本原理,利用式1计算得到测线OA的方位角;

若αAO>180°则式1中正负号取“-”,若αAO<180°则式1中正负号取“+”;

αOA=αAO±180° (式1)

其中,αAO表示测线AO的方位角;αOA表示测线OA的方位角;

第三步,在相控阵天线中心点O安置一全站仪,并旋转所述全站仪照准部,使全站仪正镜照准地面点A点;配置全站仪水平度盘,使全站仪水平度盘读数为αOA;

第四步,旋转所述全站仪照准部,使全站仪照准方向的水平度盘读数为0°00′00″,此时全站仪照准方向即为正北方向,在该正北方向线上选取任意点N作为标校基准点;

第五步,将所述全站仪安置于N点,并旋转全站仪照准部,使全站仪照准相控阵天线中心点O,以O点为圆心水平旋转相控阵天线,使相控阵天线主轴位于视线方向上,即完成了相控阵天线正北方向标校测量。

2.如权利要求1所述的基于陀螺定向的间接标校相控阵天线北方向的测量方法,其特征在于,所述第一步中,点O与点A的水平距离大于20m。
