专利号: 2015100525606
申请人: 安徽机电职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

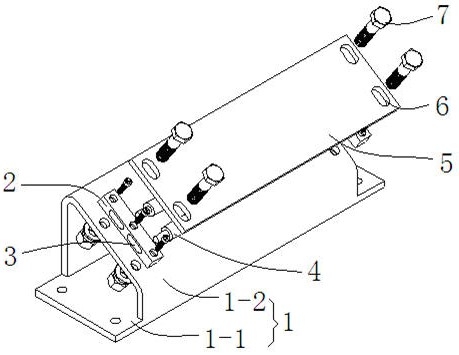

1.一种电动叉车碰撞保护装置,包括底座,其特征在于:所述的底座由底板及上端面倒置的U形板构成,倒置的U形板的顶板为倾斜板,倾斜板上端面左右两端对称安装有安装座,每个安装座上设有两个间隔分布的限位孔,左右两个相对应的限位孔内均活动安装有滚动轴,安装座上设有沿着倾斜板倾斜方向上下活动的上部滑板,滚动轴外壁与倾斜板上端面及上部滑板下端面相贴合。

2.根据权利要求1所述的电动叉车碰撞保护装置,其特征在于:所述的滚动轴两端的轴头与限位孔相配合,轴头之间的轴杆部分与倾斜板上端面及上部滑板下端面相接触。

3.根据权利要求2所述的电动叉车碰撞保护装置,其特征在于:所述的滚动轴的轴头轴径一般为10mm,轴杆部分轴径一般为20mm。

4.根据权利要求1所述的电动叉车碰撞保护装置,其特征在于:所述的安装座为条形块体,条形块体沿着倒置的U形板的顶板倾斜方向安装,条形块体上设置的限位孔为条形孔,条形孔沿着条形块体长度方向间隔设置。

5.根据权利要求4所述的电动叉车碰撞保护装置,其特征在于:所述的安装座的高度小于滚动轴轴杆部分的外径,一般为19mm。

6.根据权利要求1所述的电动叉车碰撞保护装置,其特征在于:所述的上部滑板各拐角处对称设有活动安装孔,活动安装孔内贯穿有半螺纹螺栓,半螺纹螺栓的螺纹段伸入到倒置的U形板的顶板内固定,半螺纹螺栓的光杆部分位于活动安装孔内,半螺纹螺栓的光杆顶端根部与上部滑板下端面设有间隙。

7.根据权利要求6所述的电动叉车碰撞保护装置,其特征在于:所述的活动安装孔沿着倒置的U形板顶板倾斜方向间隔设置,活动安装孔宽度大于半螺纹螺栓光杆部分外径。

8.根据权利要求6所述的电动叉车碰撞保护装置,其特征在于:所述的间隙一般为

0.5~1.5mm。
