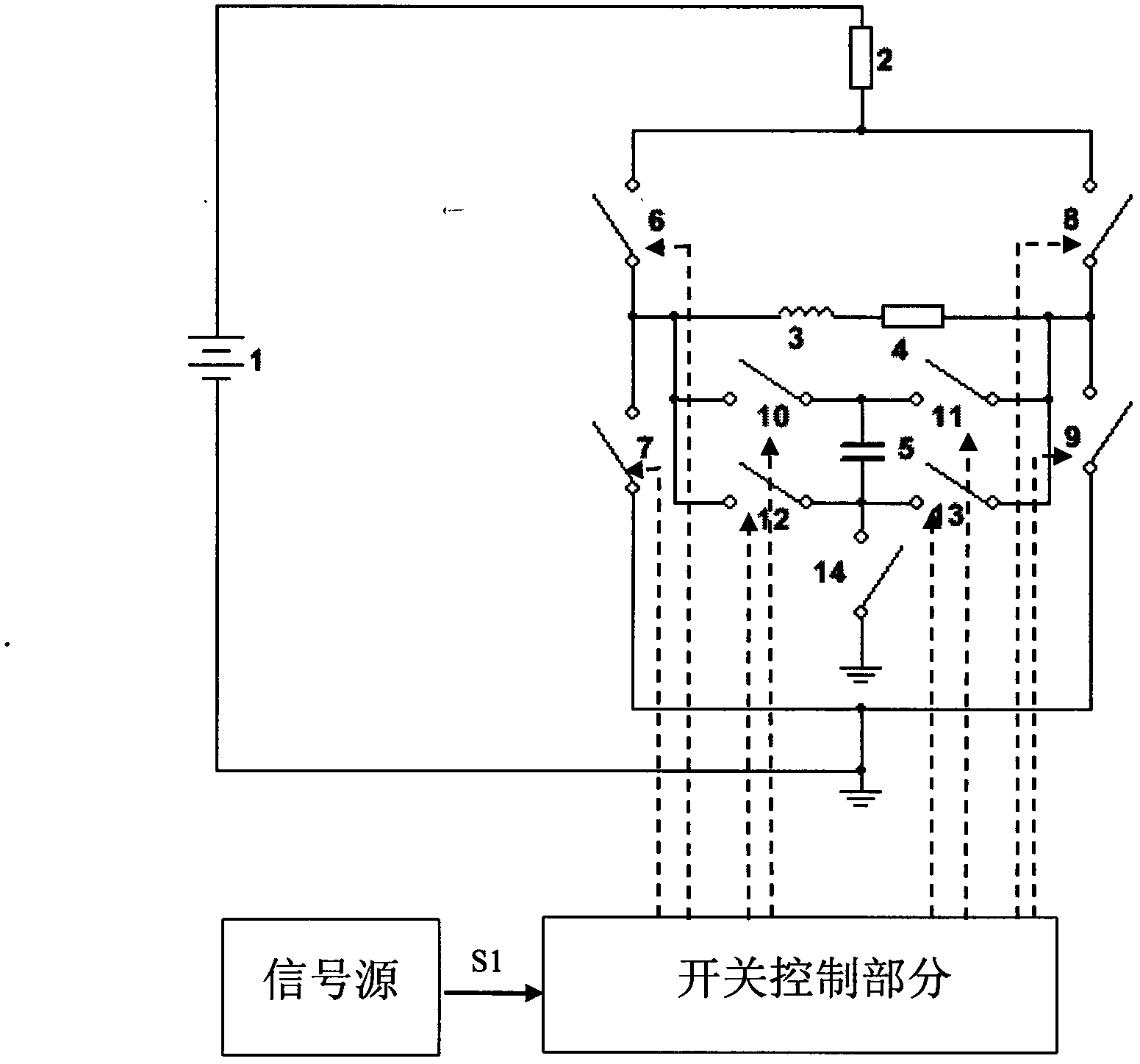

1.一种基于开关时序控制和RLC振荡产生磁场的节能控制电路，其特征在于：所述基于开关时序控制和RLC振荡产生磁场的节能控制电路，包括直流电源，用于提供稳压电源；

可调电阻，用于调节通过线圈的电流大小；线圈，主要用于产生磁场；电容器，用于存储线圈断电所释放的能量，以及用于和带阻抗线圈形成RLC振荡。

所述可调电阻，用于根据所需磁场强度调整通过所述线圈的电流大小；

开关6、7、8、9，用于根据所述开关的ON/OFF组合，生成通过所述线圈3产生磁场的电流波形；

开关10、11、12、13、14，用于根据所述开关的ON/OFF组合，产生所述RLC振荡；

所述开关控制部分根据信号源产生的所述同步信号S1同步控制开关状态的定时转换。

2.如权利要求书1所述的基于开关时序控制和RLC衰减振荡产生磁场的节能控制电路，其特征在于，所述信号源产生PWM波信号(S1)经过开关控制部分控制所述开关的状态，完成开关的时序控制。

3.如权利要求书1、2所述的磁场节能控制电路，其特征在于，通过开关时序控制，所述双H桥电路开关6、9断开开关7、8闭合或者开关6、9闭合开关7、8断开，使通过所述线圈

3的电流换向，从而使所述线圈产生的磁场换向，产生不同类型的磁场。

4.如权利要求书3所述的磁场节能控制电路，其特征在于，当主电路断电，所述开关6、

7、8、9断开，同时所述开关11、12、14闭合或者开关10、13、14闭合，在所述RLC振荡电路中，经过1/4振荡周期时间，断开所述开关10、11、12、13、14中所闭合的开关，所述线圈3断电时所释放的能量将会以电能的形式存储到电容器中。

5.如权利要求书4所述的磁场节能控制电路，其特征在于，当所述电容器中存储的电能被再利用时，闭合所述开关9、10、13、14，所述开关6、7、8、11、12保持断开；或者闭合所述开关7、11、12、14，所述开关6、8、9、10、13保持断开，形成所述RLC振荡，经过1/4振荡周期时间，断开所述开关10、13、14或者断开所述开关11、12、14，所述电容器中所存储的电能经过所述RLC振荡释放到线圈中从而产生磁场。
