专利号: 2015100551386
申请人: 陈永胜
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

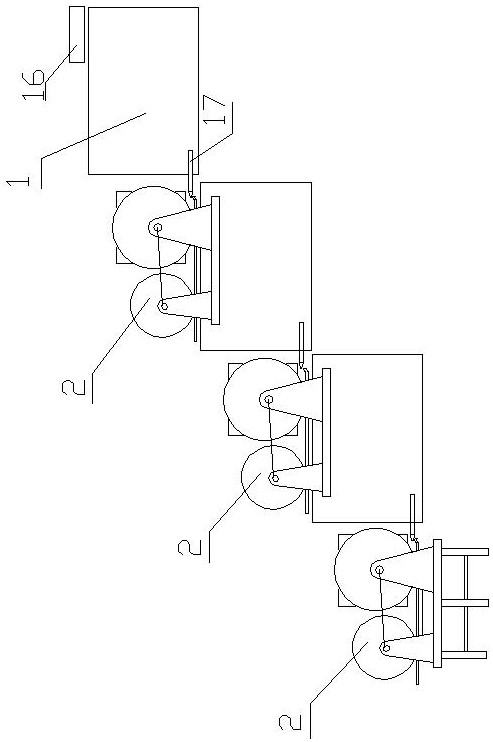

1.一种阶梯式蓄水发电站,其特征在于,其包括进水池(1)和若干个发电单元(2),所述若干个发电单元(2)从上至下呈阶梯式分布在所述进水池(1)下方,所述发电单元(2)包括蓄水池(3),发电水轮和与所述发电水轮相连接的发电机(6),所述发电水轮位于所述蓄水池(3)的池口上方,所述蓄水池(3)的池底设有出水管(15),所述出水管(15)的管口朝向下一个发电单元(2)中的发电水轮的底部;所述进水池(1)的池底设有喷水管(17),所述喷水管(17)的管口朝向其相邻的发电单元(2)中的发电水轮的底部。

2.如权利要求1所述的一种阶梯式蓄水发电站,其特征在于,在所述一个发电单元(2)中,所述发电水轮位于所述蓄水池(3)一侧,且高于所述蓄水池(3)的池口,所述发电水轮的下方承接有一水槽(14),所述水槽(14)的末端位于所述蓄水池(3)上方,所述发电机(6)架设于所述蓄水池(3)的池口上方,并与所述发电水轮相对应。

3.如权利要求2所述的一种阶梯式蓄水发电站,其特征在于,在所述一个发电单元(2)中,所述的发电水轮有两个,包括并排设置的主发电水轮(4)和次发电水轮(5),所述主发电水轮(4)的轴心穿接有一主动轴(7),所述主动轴(7)的一端连接所述发电机(6),主动轴(7)的另一端设有第一驱动齿轮(9),所述次发电水轮(5)的轴心穿接有一次动轴(10),所述次动轴(10)的一端设有与所述第一驱动齿轮(9)相对应的第二驱动齿轮(11),所述第一驱动齿轮(9)和第二驱动齿轮(11)之间设有一联动轴(12),所述联动轴(12)的两端均设有与所述第一驱动齿轮(9)和第二驱动齿轮(11)相适配的联动齿轮(13);所述水槽(14)承接在所述主发电水轮(4)和次发电水轮(5)的下方。

4.如权利要求1或2或3所述的一种阶梯式蓄水发电站,其特征在于,所述进水池(1)的上方设有一进水管(16)。

5.如权利要求4所述的一种阶梯式蓄水发电站,其特征在于,所述喷水管(17)和出水管(15)的管口均套接有喷头(18)。

6.如权利要求1所述的一种阶梯式蓄水发电站,其特征在于,所述的喷水管(17)、出水管(15)和进水管(16)均设有开关。
