专利号: 2015100556604
申请人: 攀枝花学院
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

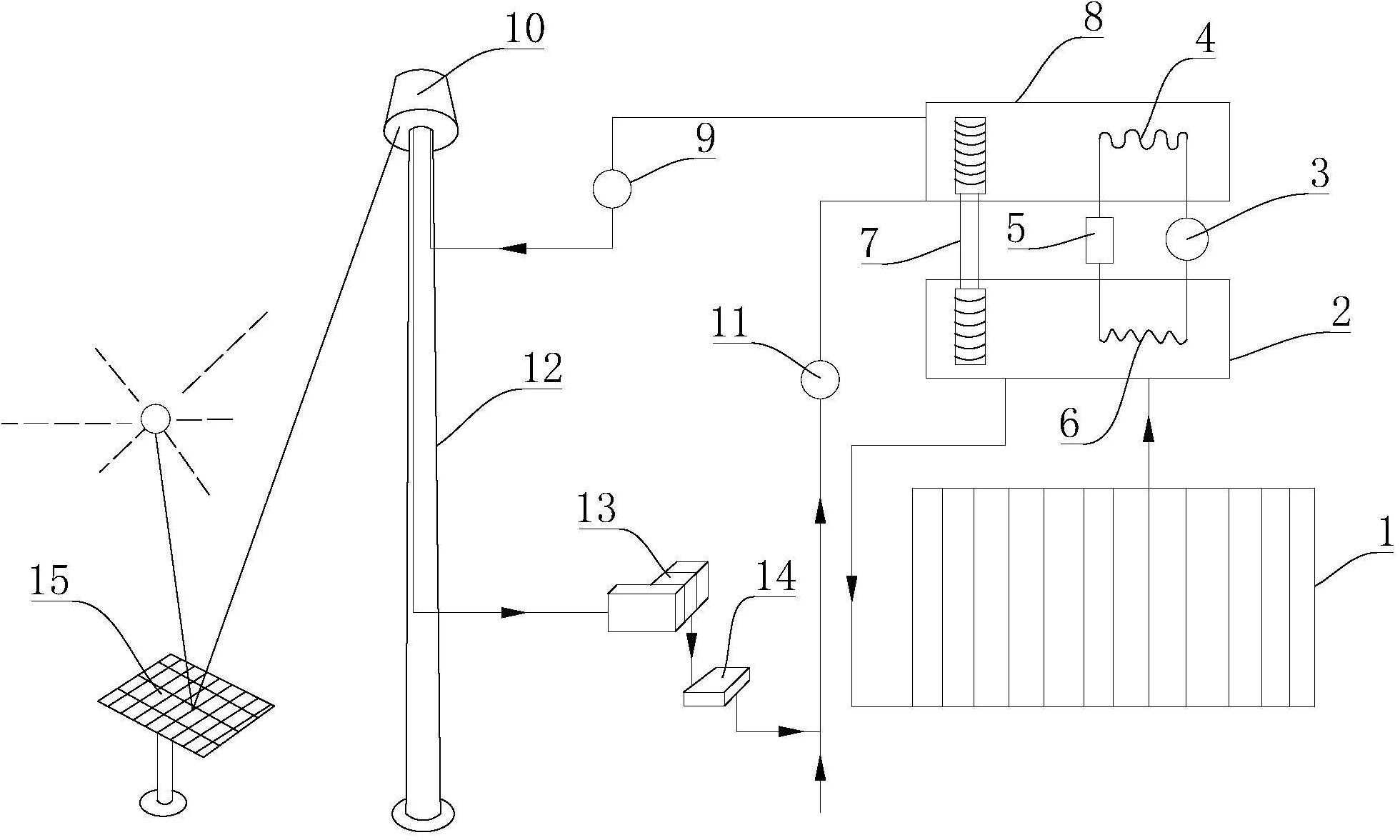

1.塔式太阳能高低温互补发电系统,其特征在于:包括高温发电系统和低温补偿系统,所述高温发电系统包括高塔(12)、设置在高塔(12)顶端的太阳能接收器(10)、汽轮发电机(13)、凝汽器(14)和定日镜(15),所述定日镜(15)将太阳光反射到所述太阳能接收器(10)上,所述太阳能接收器(10)将接收到的太阳光转变为高温热能;所述低温补偿系统包括太阳能低温集热器(1)、热泵、蒸汽发生器(8)和蒸汽增压泵(9);所述太阳能低温集热器(1)或所述太阳能低温集热器(1)与所述热泵共同作用为所述蒸汽发生器(8)提供热能生产低温蒸汽,所述蒸汽增压泵(9)用于压送低温蒸汽,所述太阳能接收器(10)将所述低温蒸汽加热为过热蒸汽,所述过热蒸汽进入所述汽轮发电机(13)做功发电,所述凝汽器(14)与所述汽轮发电机(13)连接;所述太阳能低温集热器(1)与储热箱(2)连接,所述太阳能低温集热器(1)和所述储热箱(2)之间通过传热介质构成一个循环回路;所述热泵与热管(7)并联在所述储热箱(2)与所述蒸汽发生器(8)之间;所述热泵包括压缩机(3)、冷凝器(4)、节流器(5)和热泵蒸发器(6),所述压缩机(3)、冷凝器(4)、节流器(5)和热泵蒸发器(6)串联构成一个循环回路;所述热管(7)包括蒸发段和冷凝段;所述热泵蒸发器(6)和所述热管(7)的蒸发段设置在所述储热箱(2)内,所述冷凝器(4)和所述热管(7)的冷凝段设置在所述蒸汽发生器(8)内。

2.如权利要求1所述的塔式太阳能高低温互补发电系统,其特征在于:所述太阳能低温集热器(1)为平板集热器或真空管集热器。

3.如权利要求1所述的塔式太阳能高低温互补发电系统,其特征在于:所述凝汽器(14)的出水端通过水泵(11)连接到蒸汽发生器(8)。

4.如权利要求1所述的塔式太阳能高低温互补发电系统,其特征在于:还包括第一储能罐(16)、第二储能罐(17)、第一换热器(18)、第二换热器(19)、第一介质输送泵(20)、第三介质输送泵(21)和第二介质输送泵(22);所述第二换热器(19)设置在蒸汽发生器(8);所述第一储能罐(16)的一端与太阳能接收器(10)连接,另一端通过三通管分别与第一介质输送泵(20)一端、第二介质输送泵(22)的一端连接,所述第二介质输送泵(22)的另一端与第二换热器(19)的一端连接,所述第一介质输送泵(20)的另一端与第一换热器(18)的一端连接,所述第一换热器(18)的另一端通过三通管分别与第二储能罐(17)的一端、所述第二换热器(19)的另一端连接,所述第二储能罐(17)的另一端通过第三介质输送泵(21)与太阳能接收器(10)连接;第一换热器(18)的一端还与蒸汽增压泵(9)连接,另一端还与汽轮发电机(13)连接。

5.如权利要求4所述的塔式太阳能高低温互补发电系统,其特征在于:所述凝汽器(14)的出水端通过水泵(11)连接到蒸汽发生器(8)。

6.如权利要求1所述的塔式太阳能高低温互补发电系统,其特征在于:所述传热介质为导热油或空气。

7.如权利要求4所述的塔式太阳能高低温互补发电系统,其特征在于:所述传热介质为导热油或空气。

8.如权利要求1所述的塔式太阳能高低温互补发电系统,其特征在于:所述太阳能接收器(10)的受光面在底面,所述底面为向上凹进去的黑体空腔,所述定日镜(15)将太阳光反射到所述太阳能接收器(10)的黑体空腔。

9.塔式太阳能高低温互补发电系统,其特征在于:包括高温发电系统和低温补偿系统,所述高温发电系统包括高塔(12)、设置在高塔(12)顶端的太阳能接收器(10)、汽轮发电机(13)、凝汽器(14)和定日镜(15),所述定日镜(15)将太阳光反射到所述太阳能接收器(10)上,所述太阳能接收器(10)将接收到的太阳光转变为高温热能;所述低温补偿系统包括太阳能低温集热器(1)、热泵、蒸汽发生器(8)和蒸汽增压泵(9);所述太阳能低温集热器(1)或所述太阳能低温集热器(1)与所述热泵共同作用为所述蒸汽发生器(8)提供热能生产低温蒸汽,所述蒸汽增压泵(9)用于压送低温蒸汽,所述太阳能接收器(10)将所述低温蒸汽加热为过热蒸汽,所述过热蒸汽进入所述汽轮发电机(13)做功发电,所述凝汽器(14)与所述汽轮发电机(13)连接;还包括第一储能罐(16)、第二储能罐(17)、第一换热器(18)、第二换热器(19)、第一介质输送泵(20)、第三介质输送泵(21)和第二介质输送泵(22);所述第二换热器(19)设置在蒸汽发生器(8);所述第一储能罐(16)的一端与太阳能接收器(10)连接,另一端通过三通管分别与第一介质输送泵(20)一端、第二介质输送泵(22)的一端连接,所述第二介质输送泵(22)的另一端与第二换热器(19)的一端连接,所述第一介质输送泵(20)的另一端与第一换热器(18)的一端连接,所述第一换热器(18)的另一端通过三通管分别与第二储能罐(17)的一端、所述第二换热器(19)的另一端连接,所述第二储能罐(17)的另一端通过第三介质输送泵(21)与太阳能接收器(10)连接;第一换热器(18)的一端还与蒸汽增压泵(9)连接,另一端还与汽轮发电机(13)连接。

10.如权利要求9所述的塔式太阳能高低温互补发电系统,其特征在于:所述凝汽器(14)的出水端通过水泵(11)连接到蒸汽发生器(8)。
