专利号: 2015100590408
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

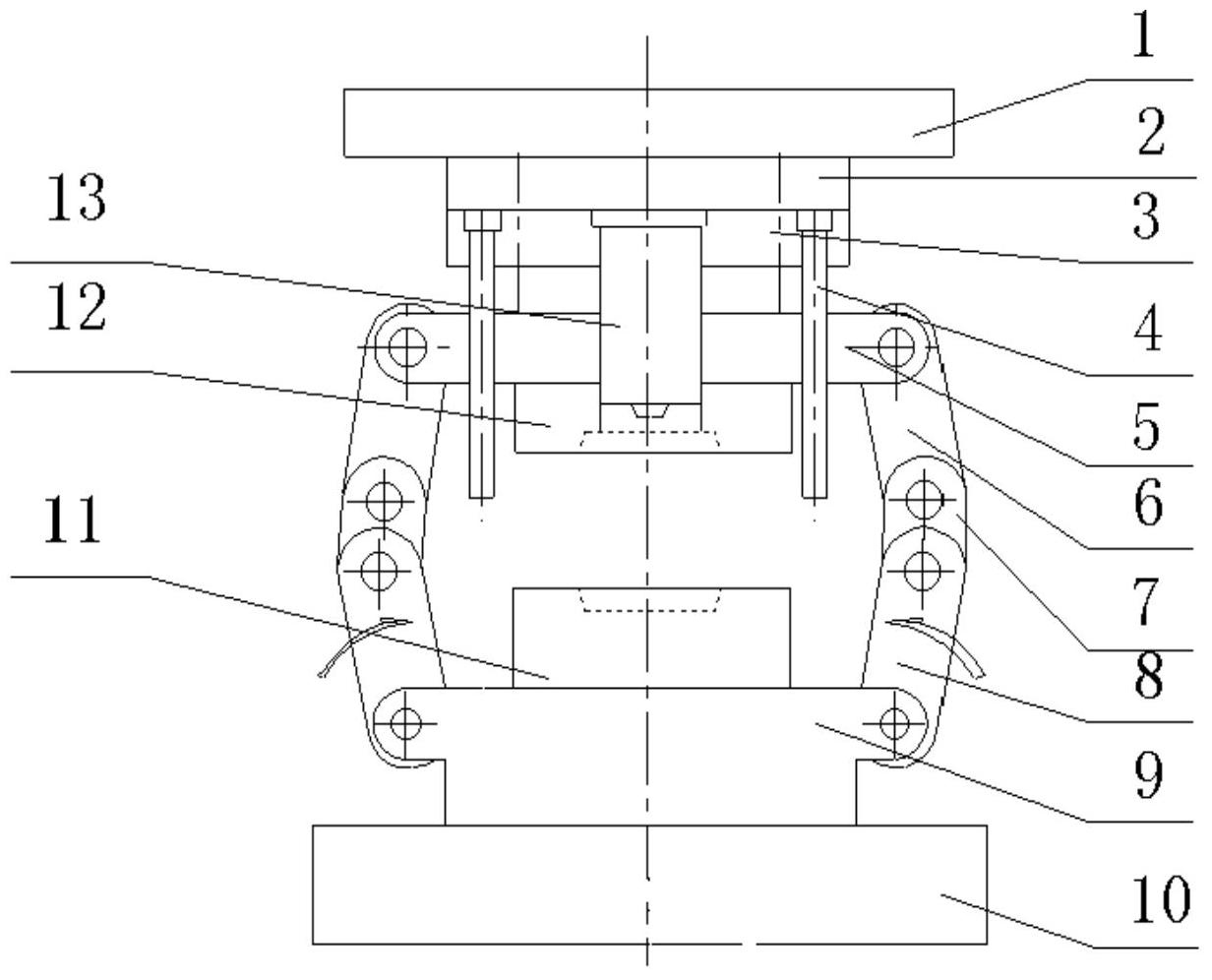

1.一种闭塞锻造成形模具,其特征在于所述模具包括刚性模座、浮动凹模、锁紧连杆机构;所述刚性模座包括上模座(1)、上垫板(2)、上固定板(3)、下凹模座(9)、凹模导柱(4)、下模座(10)、下凹模(11)以及凸模13,所述凸模(13)由所述上固定板(3)以及所述上垫板(2)固定在所述上模座(I)上;所述浮动凹模包括上凹模(12)、上凹模座(5);所述锁紧连杆机构左右对称设置在所述成形模具两侧,所述锁紧连杆机构由上摆杆(6)、中间连杆(7)以及下摆杆(8)组成,所述上摆杆¢)的一端连接所述上凹模座(5),所述上摆杆(6)的另一端连接所述中间连杆(7),所述下摆杆(8)的一端连接所述中间连杆(7),所述下摆杆(8)的另一端与所述下凹模座(9)连接;所述锁紧连杆机构的各个连杆长度在开口度最大时满足式(I) =LfLfL3=HAHfA,所述锁紧连杆机构的各个连杆长度在合模时满足式⑵^!+L2-L3= H^H2,所述锁紧连杆机构的各个连杆长度同时要满足式⑶所述式(I)-式(3)中: L1+上摆杆的长度; L2+下摆杆的长度; L3—中间连杆的长度; H1—上凹模铰链中心至分型面的距离; H2—下凹模铰链中心至分型面的距离; Λ—上、下凹模最大开口度。
