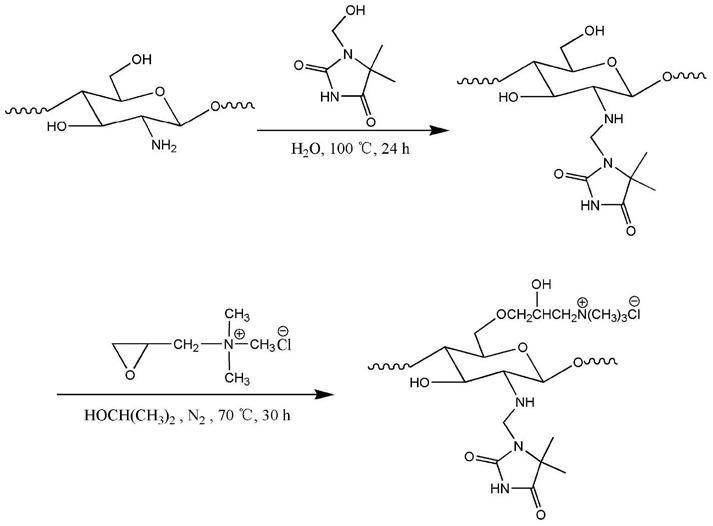

1.一种季铵化卤胺改性壳聚糖的制备方法，其特征在于具体步骤如下：(1)将羟甲基海因与壳聚糖混合于水中，在80～100℃的温度下反应24～30h，反应结束后冷却至室温，减压过滤，将所得固体干燥；

(2)然后将干燥后的固体与2,3-环氧丙基三甲基氯化铵混合于异丙醇溶液中，于60～

80℃反应24～32h，反应结束后冷却至室温，减压过滤，将所得固体干燥，即得季铵化卤胺改性壳聚糖。

2.一种层层自组装制备抗菌棉织物的制备方法，其特征在于具体步骤如下：(1)将待整理的棉织物浸渍于去离子水中15～60min，使得棉织物表面带有负电荷，然后将此棉织物浸入聚阳离子电解质整理液中5～15min，然后用去离子水洗去未经离子键结合的聚阳离子电解质，烘干；

(2)再将此织物浸入聚阴离子电解质整理液中5～15min，然后用去离子水洗去未经离子键结合的聚阴离子电解质，烘干，至此已将一层聚电解质薄膜涂层到织物表面；

(3)随后依次在聚阳离子电解质整理液和聚阴离子电解质整理液中重复上述操作，根据需要决定织物表面涂膜的层数；

所述聚阳离子电解质整理液的制备方法为：向2wt％的醋酸水溶液中加入终浓度为

2wt％的季铵化卤胺改性壳聚糖，机械搅拌，得到均一的液体即为聚阳离子电解质整理液；

所述聚阴离子电解质整理液的制备方法为：向去离子水中加入终浓度为2wt％的聚

2-丙烯酰胺基-2-甲基丙磺酸钠，机械搅拌，得到均一的液体，用氢氧化钠水溶液调节pH至中性，即为聚阴离子电解质整理液；

所述聚2-丙烯酰胺基-2-甲基丙磺酸钠的制备方法为：将终浓度为2wt％的2-丙烯酰胺基-2-甲基丙磺酸单体加入到水溶液中，机械搅拌至固体全部溶解；用氢氧化钠水溶液调节pH至中性，然后在65～75℃的条件下反应3～6h；反应结束后减压蒸馏除去水溶液，得到黄色粘稠物质，即得。

3.根据权利要求1所述的季铵化卤胺改性壳聚糖的制备方法，其特征在于：步骤(1)中所述壳聚糖与羟甲基海因的摩尔比为1:1；

步骤(2)中步骤(1)所得固体产物与2,3-环氧丙基三甲基氯化铵的摩尔比是1:3～

1:5。
