1.一种镍微纳米粒子的制备方法，其特征在于，制备方法包括：称取磺胺喹噁啉钠溶于溶剂中，得到磺胺喹噁啉钠盐溶液；

称取镍盐溶于水中，得到镍盐水溶液；

将所制备的镍盐水溶液加入到磺胺喹噁啉钠盐溶液中，在20～80℃下超声反应12～

24h，其中初始Ni2+与磺胺喹噁啉的物质的量之比为1:0.5～3；反应结束后，静置陈化12～

24h；

将陈化后的产物离心分离，留下沉淀物，分别用去离子水和乙醇洗涤所述沉淀物，超声分散，干燥，即获得磺胺喹噁啉镍微纳米粒子；

所述镍盐选自硫酸镍、氯化镍、醋酸镍中的一种或几种；

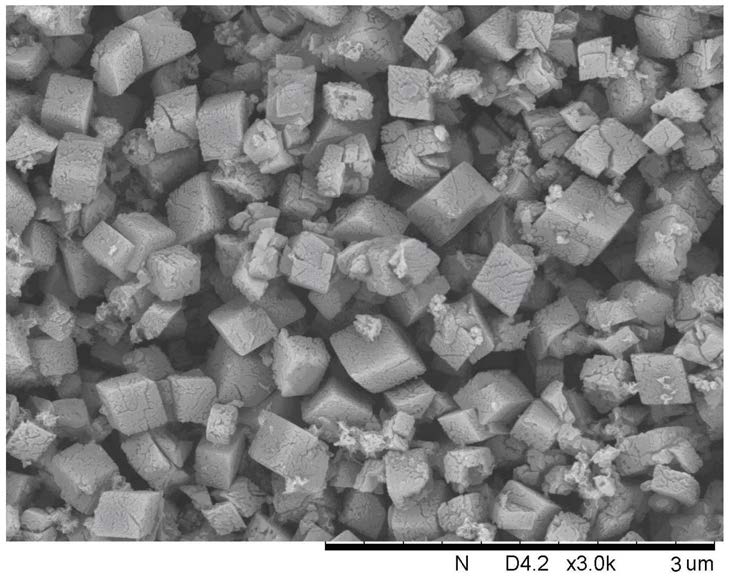

所述镍微纳米粒子的粒径为300～800nm。

2.根据权利要求1所述的制备方法制得的镍微纳米粒子，其特征在于，所述镍微纳米粒子为颗粒状，用于催化C-C偶联反应。
