1.一种负载氧化铜纳米线的超大孔材料，其特征在于，制备方法包括：取市售天然大孔材料，切片处理，分别在过氧化氢、乙醇和水中于20～60℃下浸泡2～

10h，烘干；

将烘干后的大孔材料在1～5mmol/L的乙酸铜的乙醇溶液中浸泡5～24h，烘干后将上述大孔材料置于马弗炉中于240～300℃下恒温0.5～3h；

将0.05～1mol/L铜盐水溶液滴加到0.5～2mol/L的碱溶液中，并快速搅拌1～10h，得到悬浊液，铜离子与碱的摩尔比为1:4～20；

将上述悬浊液、预处理后的大孔材料转移到具有聚四氟乙烯内衬的高压反应釜内，密封，在90～180℃下反应6～24h，自然冷却至室温；

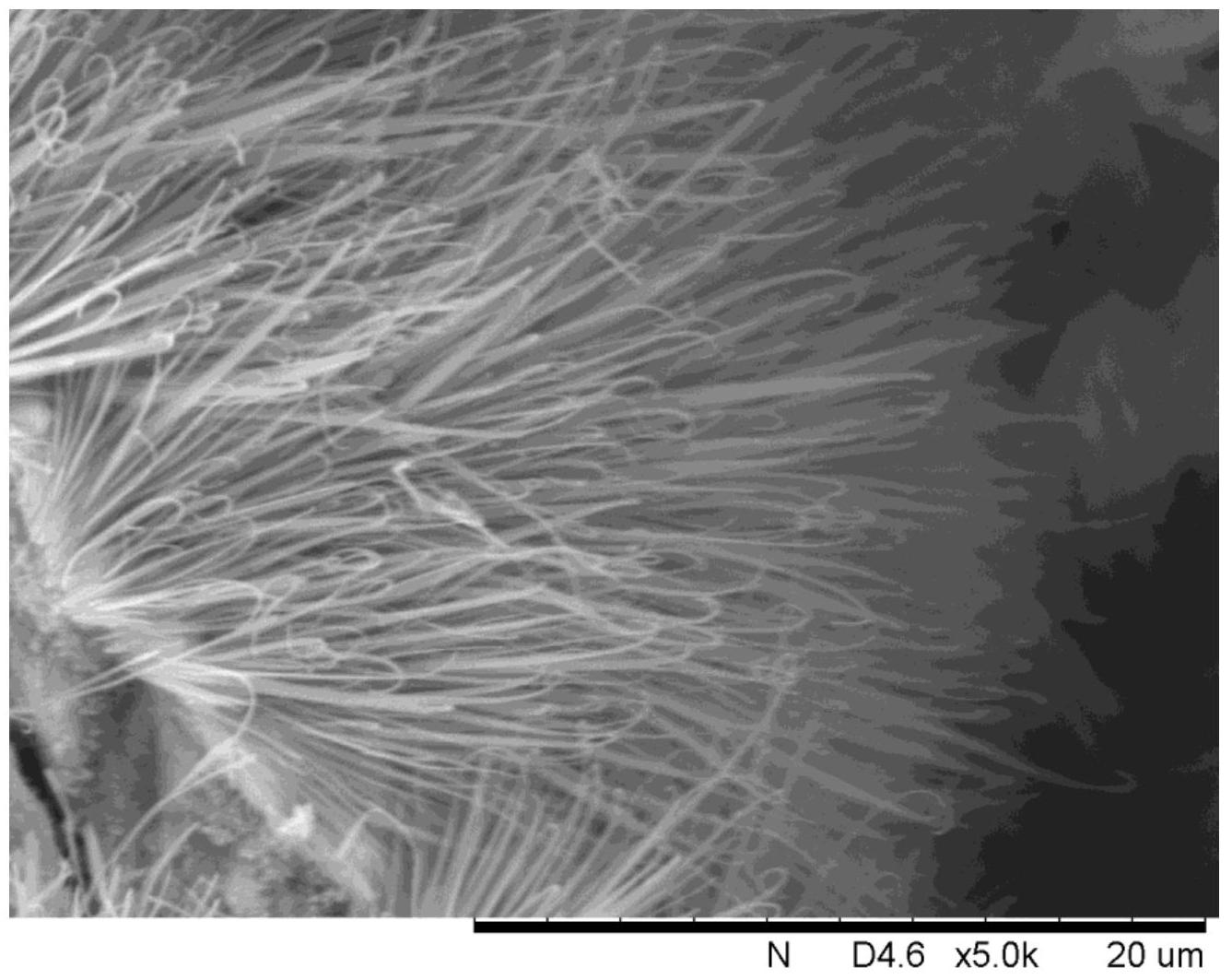

将上述得到的材料分别用乙醇和水于20～60℃下浸泡1～6h，自然冷却至室温，干燥，即得到负载氧化铜纳米线的超大孔材料；

所述铜盐为氯化铜、乙酸铜、硝酸铜、硫酸铜中的一种；

所述碱溶液为碳酸钠溶液、碳酸氢钠溶液、碳酸钾溶液、碳酸氢钾溶液中的一种。

2.根据权利要求1所述的负载氧化铜纳米线的超大孔材料，其特征在于，所述的天然大孔材料为藤壶壳。
