专利号: 2015100617913
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

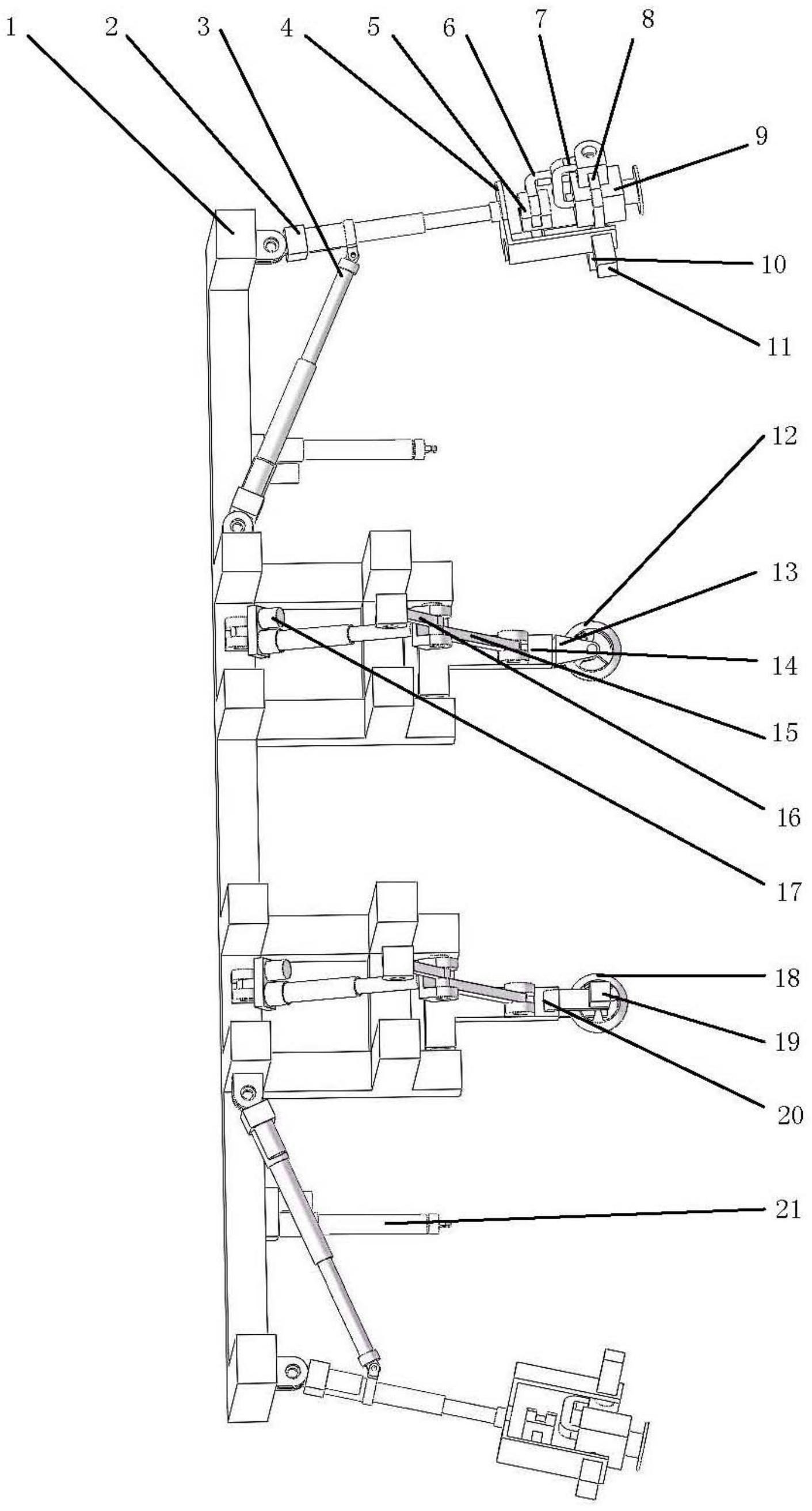

1.一种轮足混合式四足机器人,其特征在于:包括整机基座(1)、行走足、滚轮足和支撑液压推杆(21),所述行走足布置在整机基座(1)的前后两端,且每端各分布两个,每个行走足的结构相同;所述滚轮足布置在整机基座(1)中间位置的两侧,且每侧各分布两个,一侧的两个为驱动轮滚轮足,另一侧的两个为从动轮滚轮足;所述整机基座(1)左右两侧均设有均匀分布的两个支撑液压推杆(21);

所述行走足包括第一液压推杆(2)、第二液压推杆(3)、动平台基座(4)、动平台(9)和两个运动链;所述第一液压推杆(2)的基座通过转动副铰链连接整机基座(1),第一液压推杆(2)的活塞杆固接动平台基座(4);第二液压推杆(3)的基座通过转动副铰链连接整机基座(1),第二液压推杆(3)的活塞杆通过转动副铰链连接第一液压推杆(2);所述动平台基座(4)通过两个运动链连接动平台(9);所述两个运动链均由电机、驱动杆和连杆构成,两个运动链的电机在空间布置上互相垂直,电机的转动轴与驱动杆的一端连接,驱动杆的另一端通过转动副铰链连接连杆的一端;其中一个运动链的连杆另一端通过转动副铰链连接动平台(9)的侧面,另一个运动链的连杆另一端固接动平台(9)的顶面;

所述从动轮滚轮足包括从动轮(12)、从动轮撑板(13)、从动轮支架(14)、第一连杆(15)、第一最短杆(16)和第三液压推杆(17);所述从动轮(12)的轮轴通过转动副铰链连从动轮撑板(13),所述从动轮撑板(13)的顶端通过转动副铰链连接从动轮支架(14),所述从动轮支架(14)通过转动副铰链连接整机基座(1);所述第一连杆(15)的一端通过转动副铰链连接从动轮支架(14),另一端通过转动副铰链与第一最短杆(16)、第三液压推杆(17)的活塞杆构成复合铰链;所述第一最短杆(16)的另一端通过转动副铰链连接整机基座(1),第三液压推杆(17)的基座通过转动副铰链连接整机基座(1);

所述驱动轮滚轮足包括驱动轮电机(19)、驱动轮(18)、驱动轮支架(20)、第二连杆、第二最短杆和第四液压推杆;所述驱动轮(18)的轮轴通过转动副铰链连驱动轮支架(20)的下端,所述驱动轮电机(19)的转动轴固接驱动轮(18)的轮轴,驱动轮电机(19)布置在驱动轮支架(20)内侧;所述驱动轮支架(20)通过转动副铰链连接整机基座(1);所述第二连杆的一端通过转动副铰链连接驱动轮支架(20),另一端通过转动副铰链与第二最短杆、第四液压推杆的活塞杆构成复合铰链;所述第二最短杆的另一端通过转动副铰链连接整机基座(1),第四液压推杆的基座通过转动副铰链连接整机基座(1)。

2.根据权利要求1所述的一种轮足混合式四足机器人,其特征在于:所述两个运动链分别为第一运动链和第二运动链,所述第一运动链包括第一运动链电机(10)、第一运动链驱动杆(5)和第一运动链连杆(6),所述第二运动链包括第二运动链电机(11)、第二运动链驱动杆(8)和第二运动链连杆(7);所述第一运动链电机(10)的转动轴和第一运动链驱动杆(5)的一端固接,第一运动链驱动杆(5)的另一端通过转动副铰链连接第一运动链连杆(6)的一端,第一运动链连杆(6)的另一端通过转动副铰链连接动平台(9)的侧面;所述第二运动链电机(11)的转动轴与第二运动链驱动杆(8)的一端固接,第二运动链驱动杆(8)的另一端通过转动副铰链连接第二运动链连杆(7)的另一端,第二运动链连杆(7)的另一端固接动平台(9)的顶面。
