专利号: 2015100672446
申请人: 扬州工业职业技术学院
专利类型:发明专利
专利状态:无效专利
专利领域: 信号装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

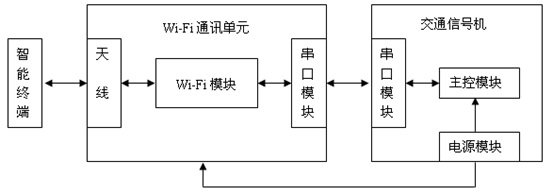

1.交通信号机控制系统的控制方法,其特征是,交通信号机控制系统包括若干个交通信号机、与所述交通信号机一一对应的Wi-Fi通讯单元、安装有控制软件的智能移动终端;

所述智能移动终端和所述交通信号机通过Wi-Fi通讯单元进行点对点的无线连接,实现双向数据通信;所述交通信号机把当前工作状态和工作参数传送给所述移动终端,所述智能移动终端通过控制软件向所述交通信号机发送控制命令,交通信号机根据控制命令修改工作状态和工作参数;所述交通信号机上设有主控模块、电源模块、串口模块,电源模块向所述Wi-Fi通讯单元和交通信号机供电,主控模块获取交通信号机的工作状态和工作参数,并对交通信号机的工作状态和工作参数进行调控;所述主控模块与所述交通信号机的串口模块以二进制数据形式传送数据,所述控制方法包括以下步骤:(1)所述智能移动终端自动搜索并识别所述Wi-Fi通讯单元发出的信号;智能移动终端与Wi-Fi通讯单元建立点对点的无线连接,智能移动终端根据Wi-Fi通讯单元的设备名绑定对应的交通信号机;

(2)连接成功后,交通信号机的主控模块将交通信号机当前的工作状态和工作参数以二进制数据形式传送给交通信号机的串口模块;交通信号机的串口模块与Wi-Fi通讯单元的串口模块按串口通信协议将数据传送给Wi-Fi模块;Wi-Fi模块按Wi-Fi通讯协议对数据进行处理后,传送给Wi-Fi通讯单元的天线,以无线信号的形式向周围空间发送;

(3)智能移动终端通过无线网络接收Wi-Fi通讯单元发送的数据,在智能移动终端的屏幕上显示交通信号机当前工作状态和工作参数;

(4)使用智能移动终端控制软件向交通信号机发出“申请控制权限”,交通信号机应答后,智能移动终端获得控制权限,使用智能移动终端控制道路路口的交通信号机;智能移动终端发出的控制命令经无线网络传送给Wi-Fi通讯单元天线,天线将接收到的指令数据传送给Wi-Fi模块,Wi-Fi模块对指令数据进行处理后传送给Wi-Fi通讯单元串口模块,然后经Wi-Fi通讯单元串口模块传送给交通信号机的串口模块,交通信号机的串口模块将接收到的控制命令数据传送给交通信号机主控模块,主控模块按照指令的要求做出相应的控制;

移动终端退出控制后,交通信号机恢复原来的参数运行;

所述智能移动终端与Wi-Fi通讯单元按IEEE 802.11标准协议进行通信;所述 Wi-Fi通讯单元与所述交通信号机通过对应的串口模块按串口通信协议进行通信;

所述Wi-Fi通讯单元包括Wi-Fi模块、串口模块和天线,天线用于接收、发送Wi-Fi模块或智能移动终端传送的数据, Wi-Fi模块用于接收、处理、发送Wi-Fi通讯单元串口模块或天线传送的数据;

所述智能移动终端为手机或电脑;

所述智能移动终端上安装的控制软件具有用户身份识别功能,通过输入“用户名”和“密码”进行身份识别,身份识别成功后进入控制软件操作界面。
